特性

• 三端 3.3V、3.6V、5V 和 12V
• 输出电流：7.5A、5A 或 3A
• 可在低至 1V 的压差条件下运作
• 在多种电流水平条件下提供了保证压差电压
• 电压调整率：0.015%
• 负载调整率：0.1%
• 进行了全面的热限制功能测试
• 可提供可调版本



产品详情和应用

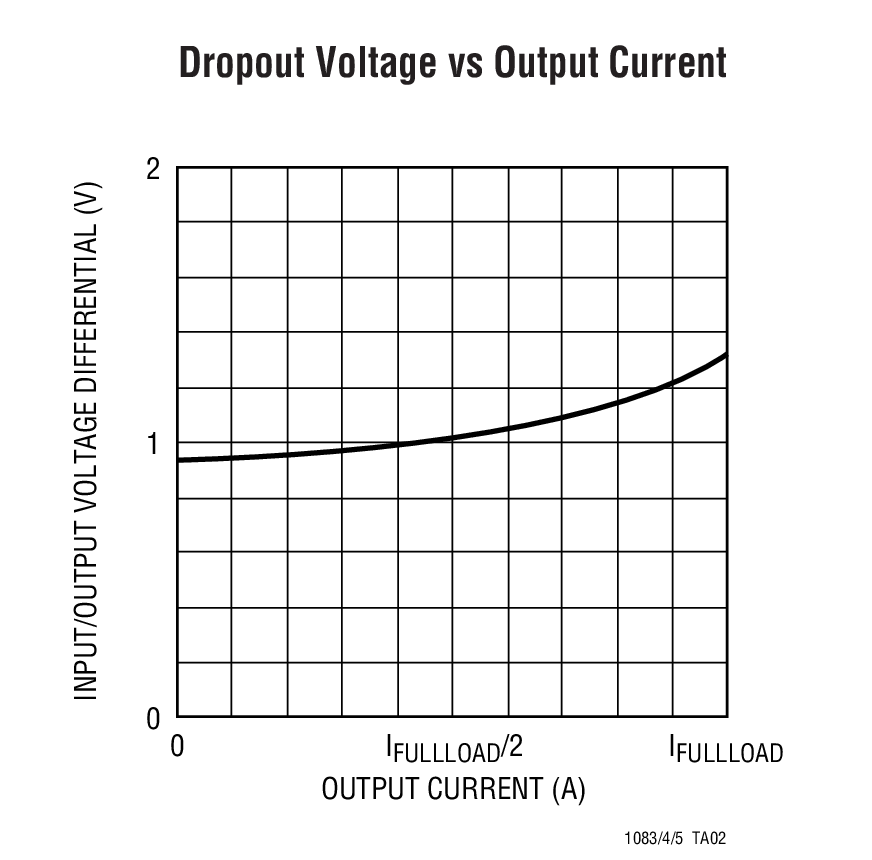

LT^®1083 系列正可调稳压器专为以高于现有器件的效率来提供 3A、5A  和 7.5A 输出电流而设计。所有的内部电路均为能够在低至 1V 的输入至输出差分电压条件下运作而设计，并且把压差电压作为负载电流的一个函数拟订了全面的规格。压差在最大输出电流条件下保证为 1.5V (最大值)，并在负载电流下降时有所减小。片内修整把输出电压准确度调节至 1%。对电流限值也进行了修整，从而较大限度地减小了过载条件下稳压器和电源电路上承受的应力。

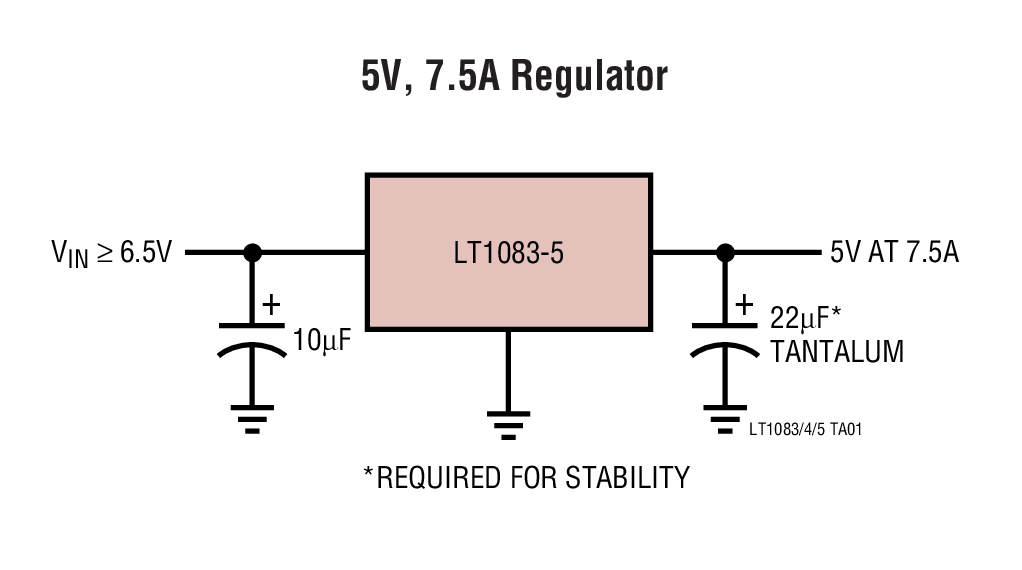

LT1083 系列器件的引脚与老式三端稳压器兼容。在这些新型器件上需要布设一个 10μF 输出电容器；然而，在大多数稳压器设计中通常已包括该电容器。

与 PNP 稳压器 (它有多达 10% 的输出电流被作为静态电流而消耗掉) 的不同，LT1083 的静态电流将流入负载，从而提升了效率。

• 高效率线性稳压器
• 用于开关电源的后置稳压器
• 恒定电流稳压器
• 电池充电器

  器件型号      输出电流 *
  LT1083           7.5A
  LT1084           5.0A
  LT1085           3.0A

  * 对于一个 1.5A 的低压差稳压器，请参考 LT1086 数据表。
