ADI亚德诺 ADPL40505A 产品介绍

2026-03-09 0次

特性

1.7V 至 5.5V 输入电源范围
0.8V 至 5.0V 输出电压范围
最大输出电流：500mA
500mA 负载下最大压降为 120mV (3.6V 输入)
低功耗模式下空载供电电流为 20μA
正常模式下供电电流为 350μA
关断供电电流小于 1μA
45μV_RMS 输出噪声，10Hz 至 100kHz
在 10kHz、250mA 负载电流和 300mV 输入和输出电压差下，PSRR 为 60dB

直流精度在负载、线路和温度变化范围内为±2%
输出端主动放电电阻为 800Ω
在输出电容最小有效值为 2μF 时保持稳定
可编程软启动率
过流和过温保护
反向电流保护
电源正常输出
2mm x 2mm，8 引脚 TDFN 封装
工作温度范围为 -40°C 至 +125°C

产品详情和应用

ADPL40505A 是一款 5.5V P 沟道金属氧化物半导体 (PMOS) 低压差 (LDO) 线性稳压器，可提供高达 500mA 的负载电流。ADPL40505A 具有低功耗工作模式，从电源消耗的静态电流非常低。

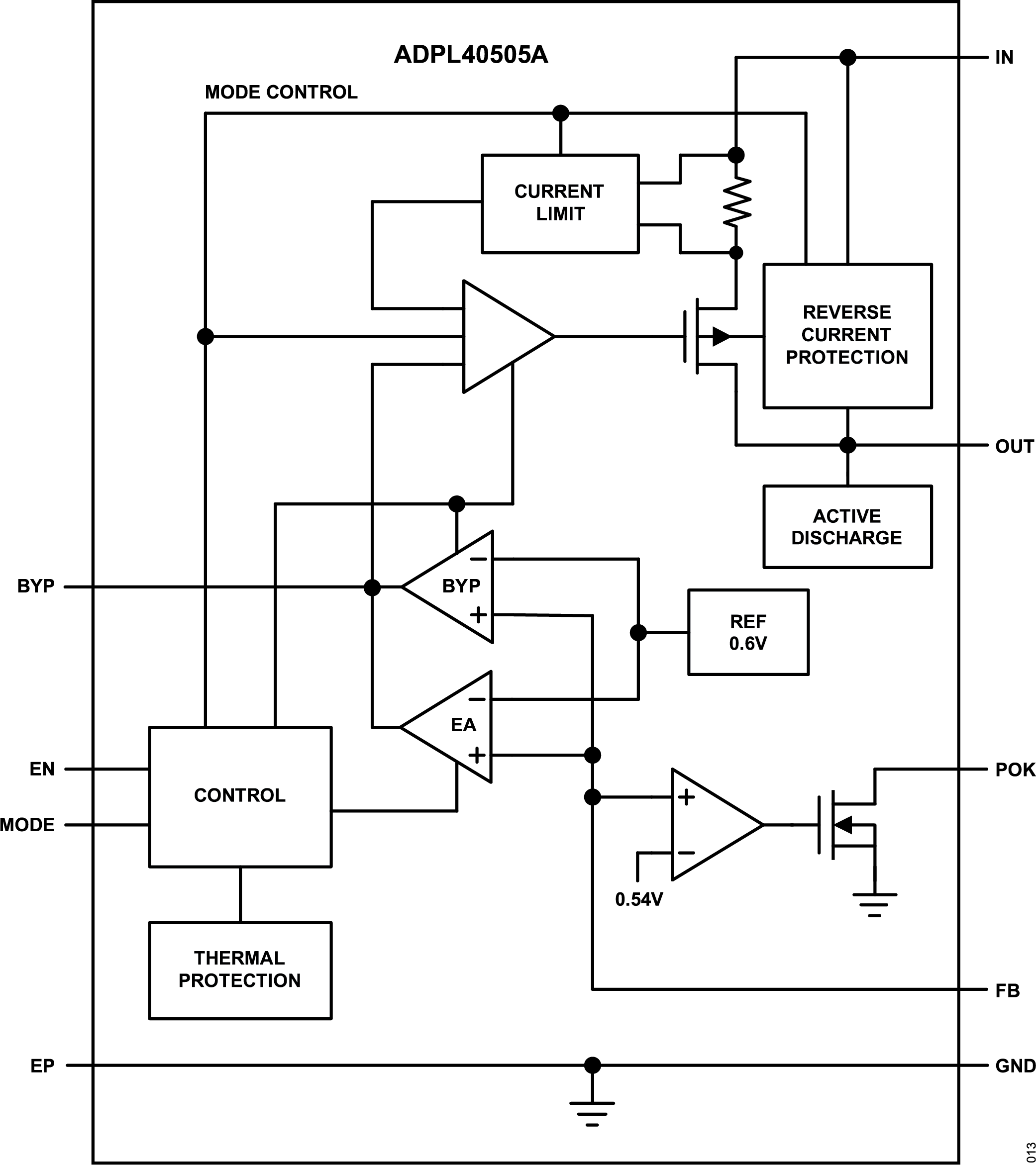

该稳压器内部电路具有可编程浪涌电流限制、输出过流限制、反向电流限制和过热保护功能，可全面防止损坏。ADPL40505A 具有 800Ω 主动放电功能，可快速释放输出电容器中的电荷。

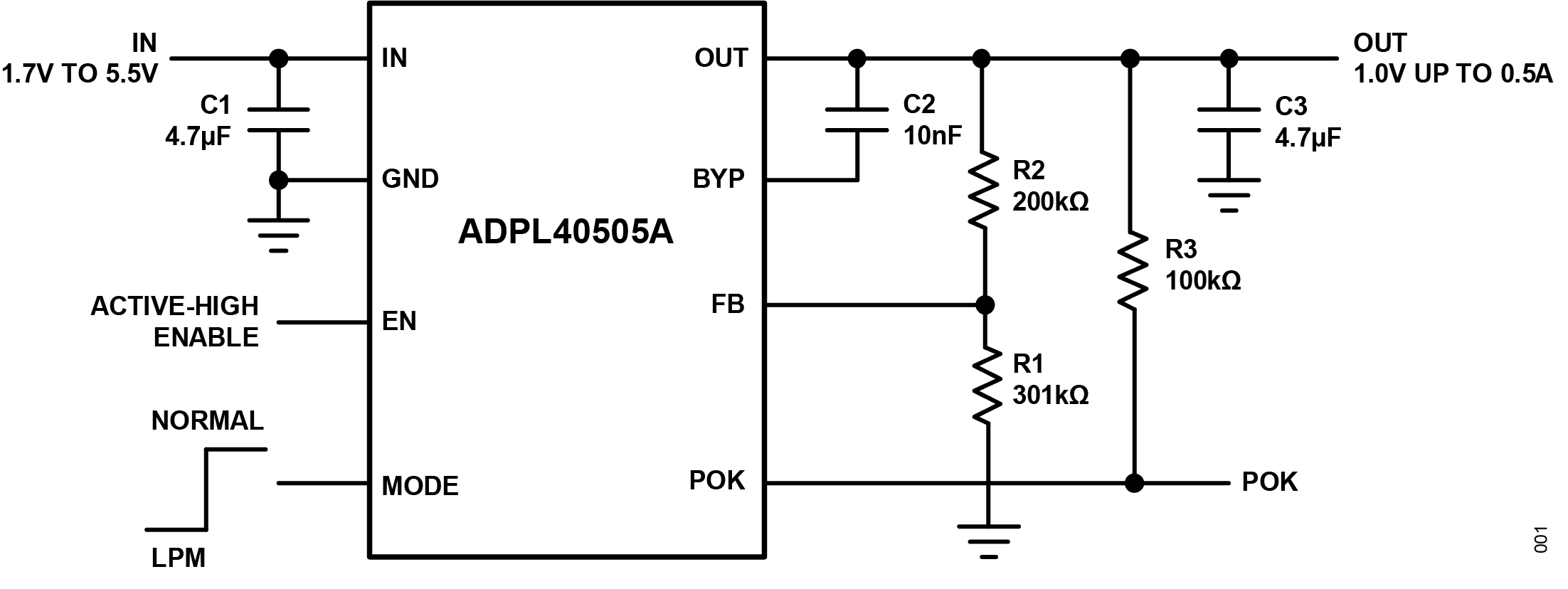

ADPL40505A 通过使用两个外部反馈电阻，可在 0.8V 至 5.0V 的范围内调节输出电压，从而提供更高的灵活性。

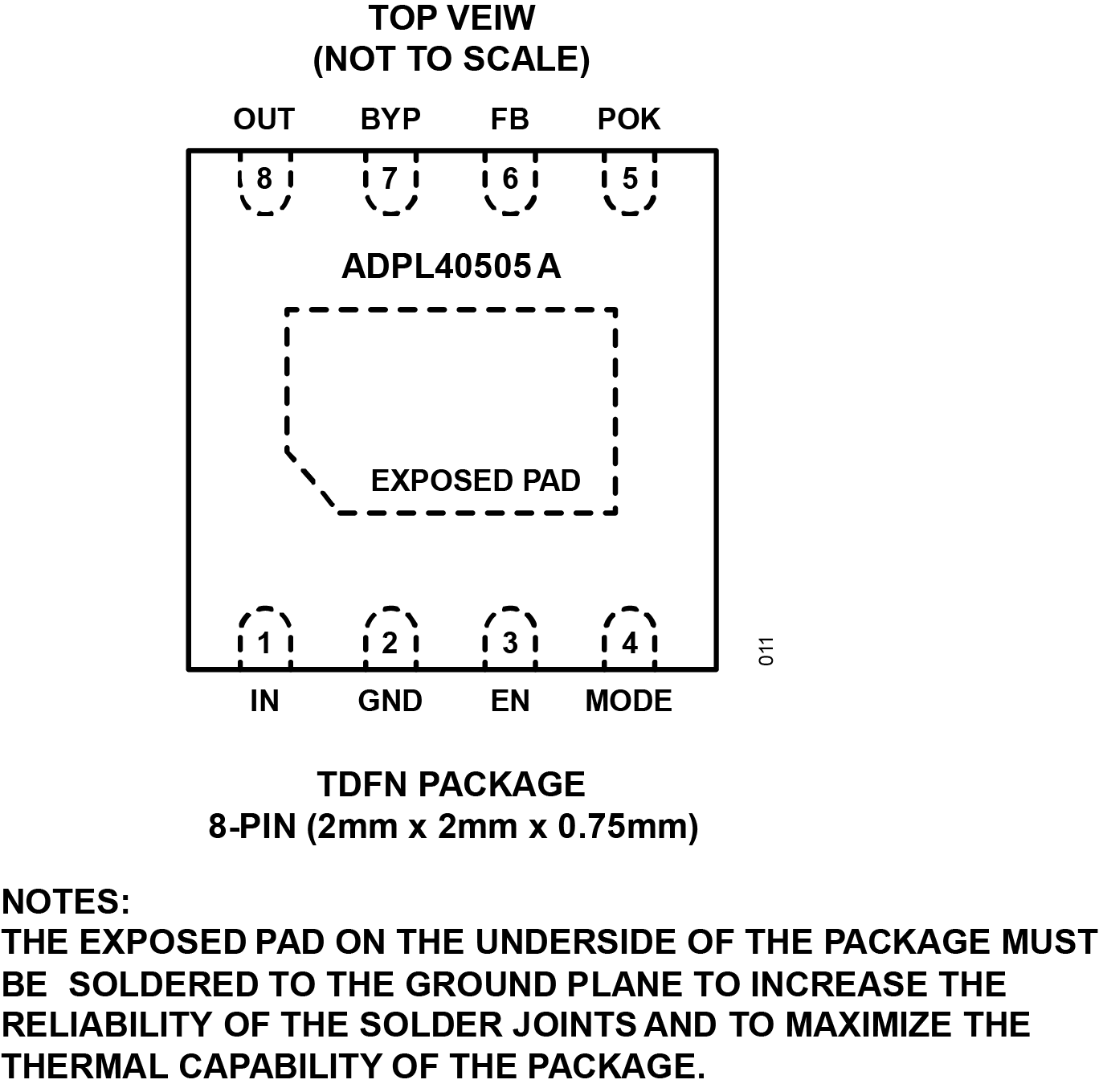

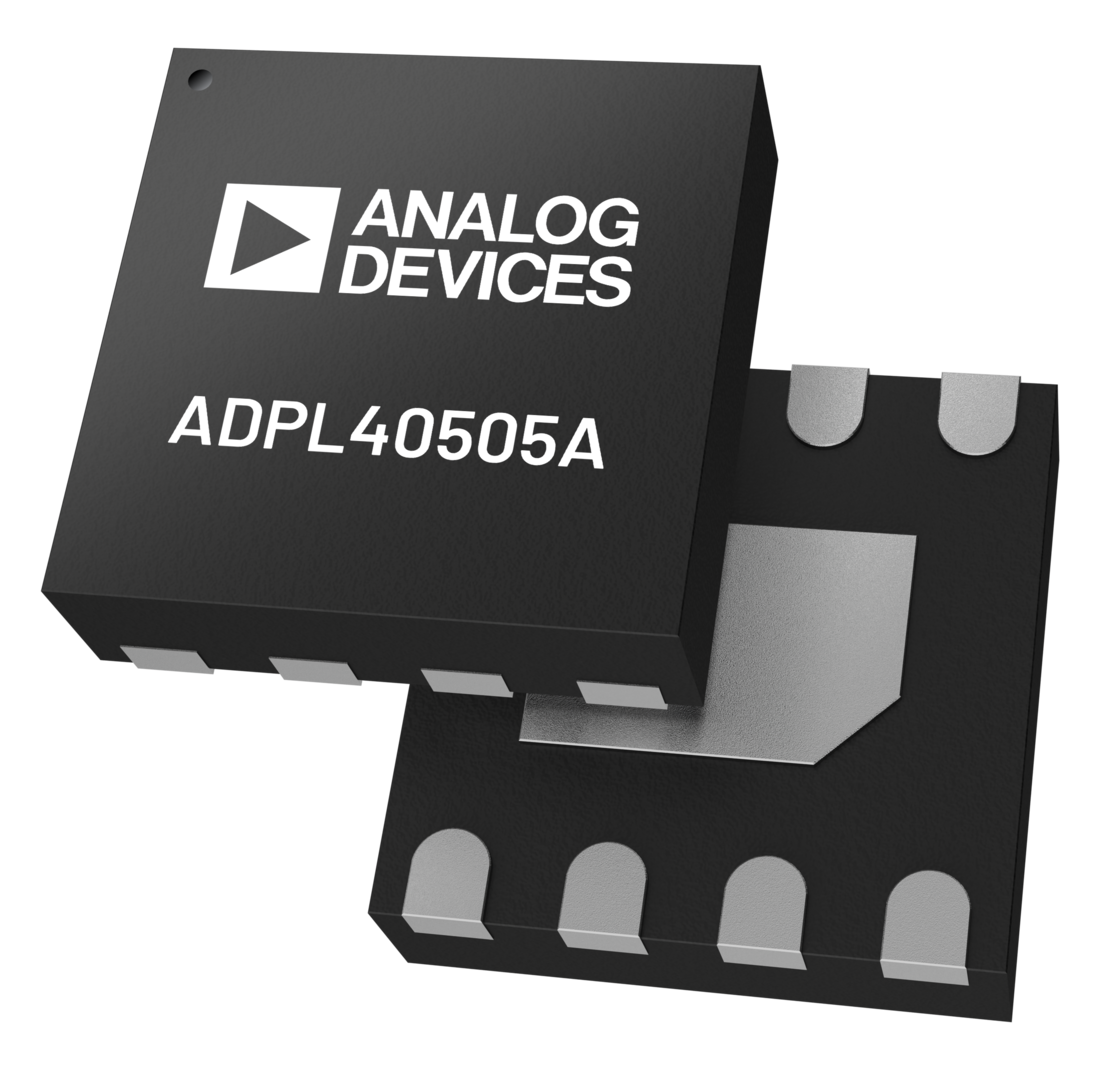

ADPL40505A 采用 8 引脚 2mm x 2mm 薄型双扁平无引脚 (TDFN) 封装。
