特性

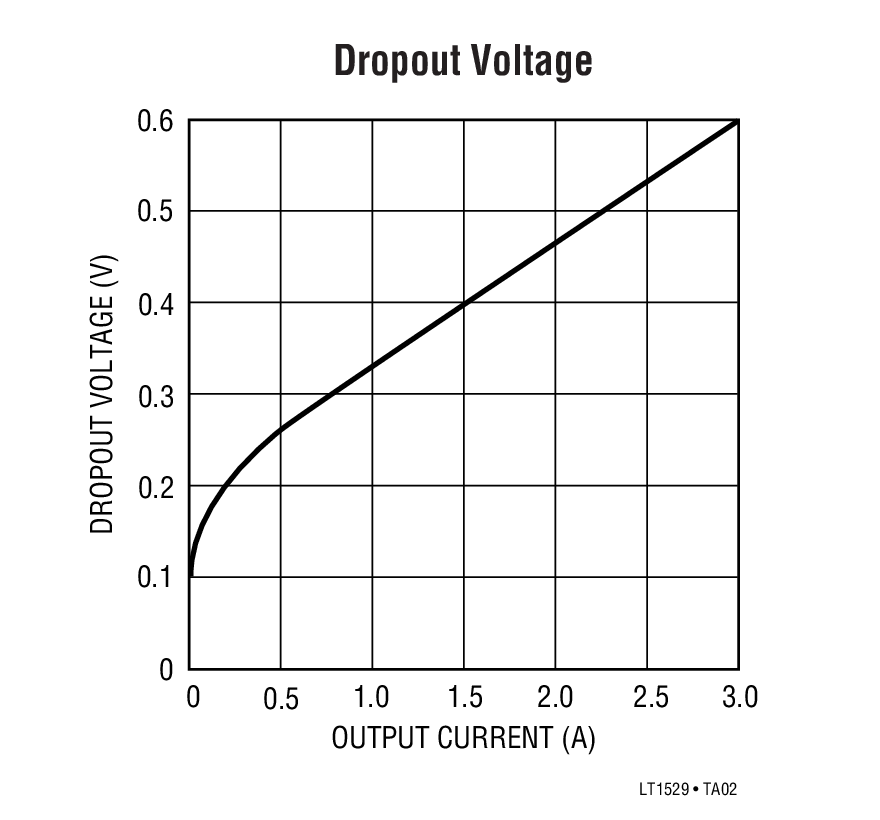

• 压差电压：0.6V (在 I_OUT = 3A)
• 输出电流：3A
• 静态电流：50μA
• 无需保护二极管
• 可调输出范围：3.8V 至 14V
• 3.3V 和 5V固定输出电压
• 在压差条件下静态电流处于受控状态
• 停机 I_Q = 16μA
• 可在采用 22μF 输出电容器时保持稳定
• 反向电池保护
• 无反向电流
• 热限制



产品详情和应用

LT^®1529 / LT1529-3.3 / LT1529-5 是 3A 低压差稳压器，具有微功率静态电流和停机功能。这些器件能提供 3A 的输出电流和一个 0.6V 的压差电压。专为在电池供电型系统中使用而设计的低静态电流 (工作时为 50μA，而在停机模式中则为 16μA) 使其成为此类应用的理想选择。静态电流处于良好受控状态；与其他许多低压差 PNP 稳压器不同，这些器件的静态电流在压差情况下不会增大。

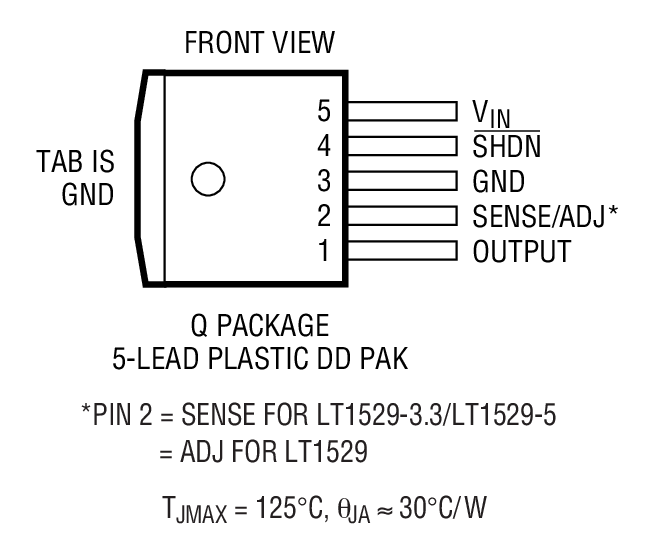

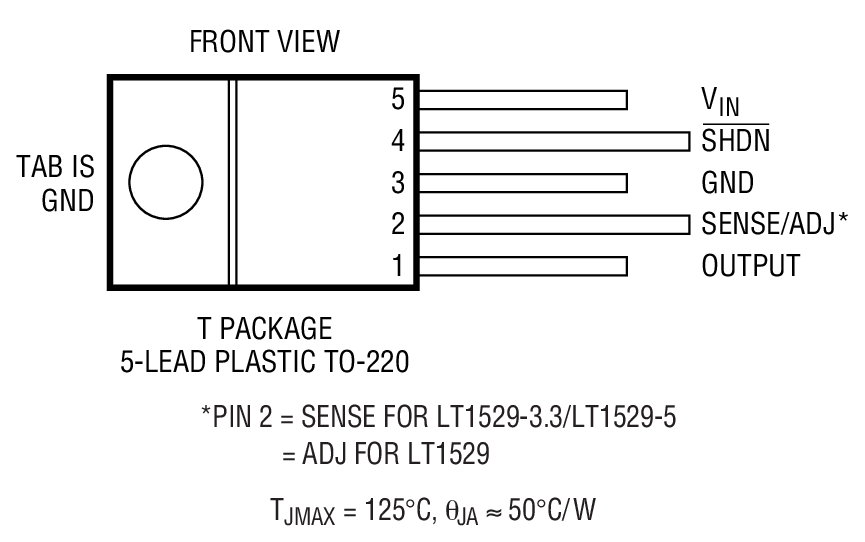

LT1529 / LT1529-3.3 / LT1529-5 的其他特点包括在采用非常小输出电容器的情况下正常运作之能力。这三款器件可在输出端上采用 22μF 电容器时保持稳定，而大多数较旧器件为实现稳定性则需要使用高达 100μF 的电容器。可以采用小的陶瓷电容器，因而改善了可制造性。另外，还可以把输入连接至低于输出电压的电压 (包括负电压)，并且不会产生从输出端流至输入端的反向电流。这使得 LT1529 / LT1529-3.3 / LT1529-5 非常适用于备份电源场合，在此类场合中输出被保持于高电平，而输入则处于地电位或反转状态。在这些情况下，将仅有 16μA 电流从 OUTPUT 引脚流至地。这些器件采用 5 引脚 TO-220 封装和 5 引脚 DD 封装。

• 高效率稳压器
• 用于电池供电型系统的稳压器
• 用于开关电源的后置稳压器
• 5V 至 3.3V 逻辑稳压器
