特性

• 宽输入电压范围：3V 至 80V
• 低静态电流：46μA

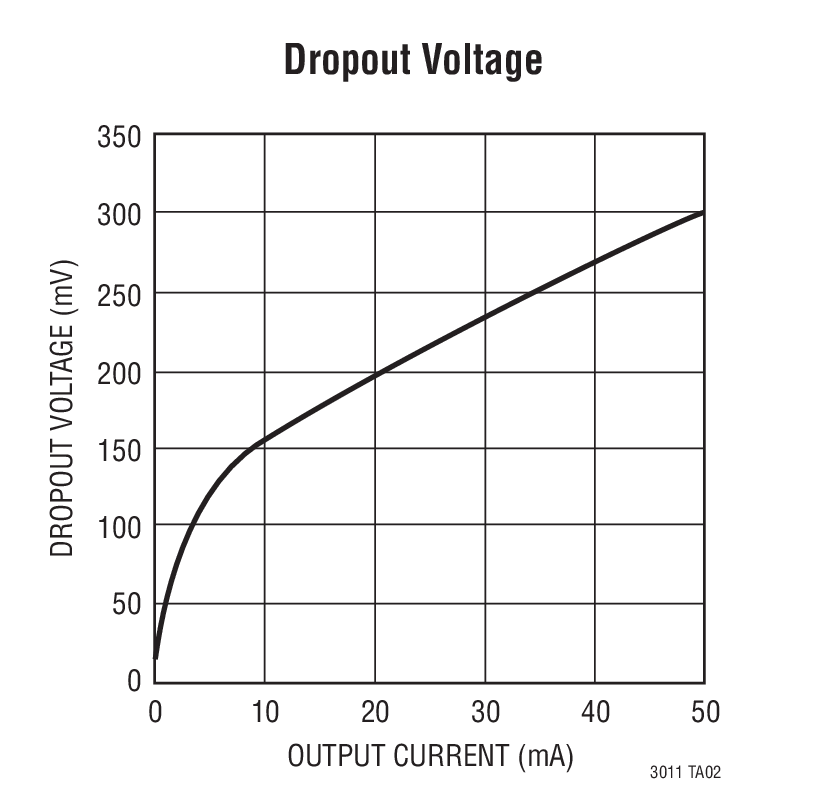

• 低压差电压：300mV
• 输出电流：50mA
• 具可编程延迟的 PWRGD 标记
• 无需保护二极管
• 可调输出范围：1.24V 至 60V
• 在停机模式中静态电流为 1μA
• 可在采用 1μF 输出电容器时保持稳定
• 采用陶瓷电容器、钽电容器和铝电容器时可保持稳定
• 反向电池保护
• 没有从输出至输入的反向电流
• 热限制

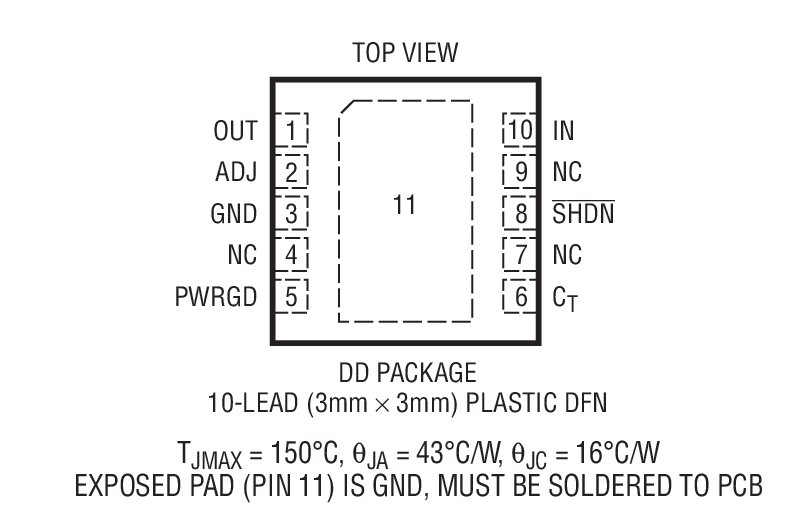

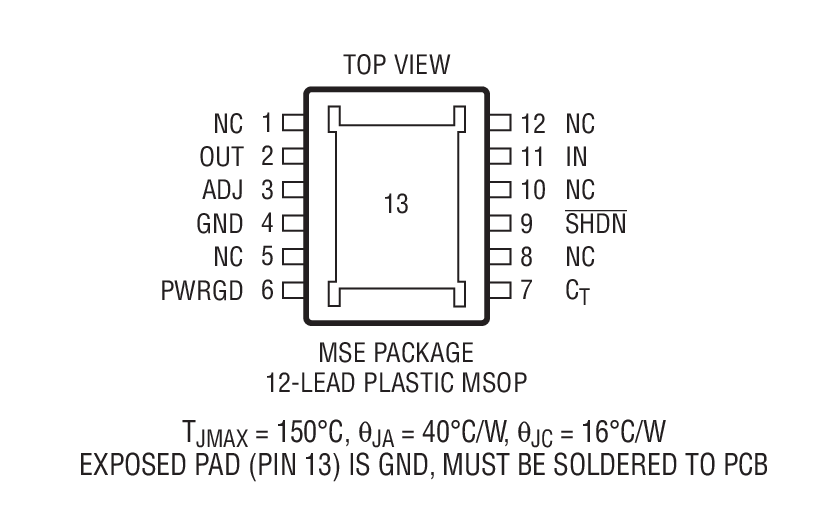

• 耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装



产品详情和应用

LT^®3011 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 50mA 输出电流和一个 300mV 的压差电压。LT3011 专为在电池供电型高电压系统中使用而设计，低静态电流 (工作时为 46μA，在停机模式中为 1μA) 在压差条件下处于良好受控的状态，从而使其成为一种理想的选择。

LT3011 包括一个用于指示输出稳压状态的 PWRGD 标记。稳压输出电平和标记指示之间的延迟可利用单个电容器来设置。另外，LT3011 还拥有在采用非常小输出电容器情况下运作的能力；该器件可在输出端上仅布设 1μF 电容器时实现稳定。可以使用小的陶瓷电容器，而不像其他稳压器常见的那样增加任何串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

LT3011 具有一个可调输出和一个 1.24V 基准电压。这款器件采用耐热性能增强型 12 引脚 MSOP 封装和外形扁平 (仅高 0.75mm) 的 10 引脚 (3mm x 3mm) DFN 封装，这两种封装均提供了出色的热特性。

• 低电流高电压稳压器
• 电池供电型系统的稳压器
• 电信应用
• 汽车应用
