特性

• 300mA LDO稳压器、可切换输出和OVP控制器(MAX15009)
• 300mA LDO稳压器和可切换输出(MAX15011)
• 5V至40V宽电源电压范围
• 45V抛负载保护
• LDO稳压器静态电流为67µA
• 电池过压时，OVP控制器可断开或限制输出电压
• LDO稳压器具有使能、保持以及复位功能
• 内部0.28Ω (典型值) n沟道开关用于可切换输出
• 100mA可切换输出具有可调节限流屏蔽时间/自动重试延时

产品详情和应用

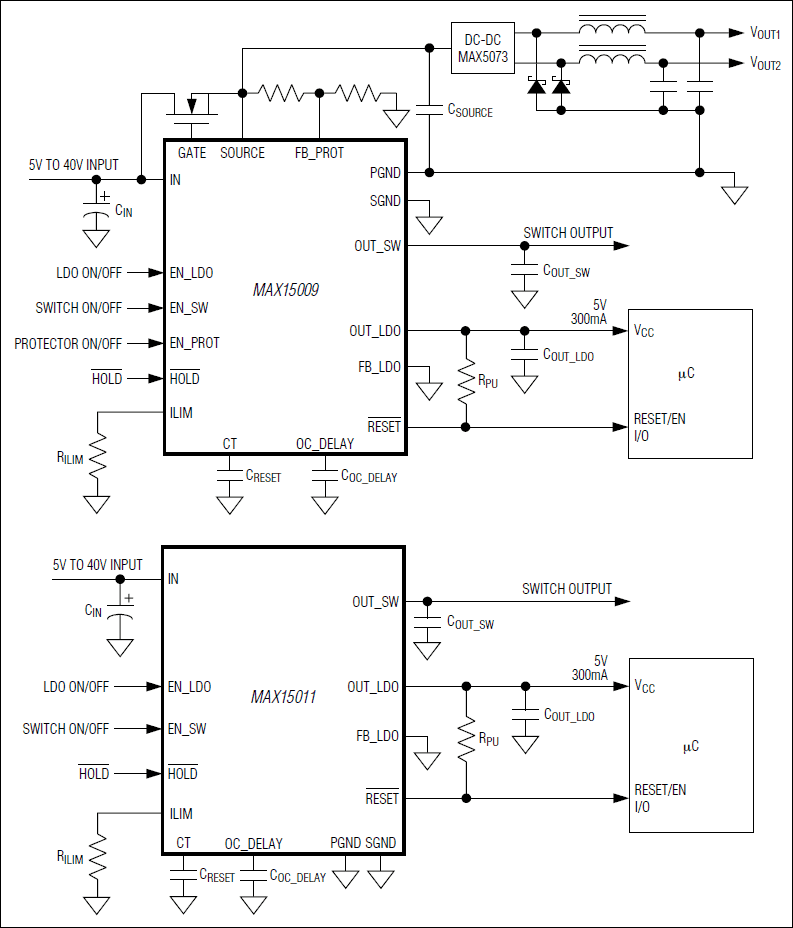

MAX15009包含300mA LDO稳压器、可切换输出和过压保护(OVP)控制器，可在高压抛负载下对后续电路进行保护；MAX15011内部仅包含300mA LDO稳压器和可切换输出。这两款器件均可工作在5V至40V宽电源电压范围，能够承受高达45V的抛负载瞬变电压。MAX15009/MAX15011具有短路和热关断保护功能，这些器件可为汽车电子产品(如仪表盘、环境控制以及各种汽车电子供电电路)提供高度集成的电源管理解决方案。

负载较轻时，300mA LDO稳压器消耗的静态电流仅为67µA，非常适合为待机状态下仍然保持有效工作的电路供电。LDO具有独立的使能和保持输入，并提供超时周期可调的微处理器(µP)复位输出。

MAX15009/MAX15011的可切换输出带有一个低R_DS(ON) (0.28Ω，典型值)的调整管开关，由内部连接至LDO稳压器的输出。该开关具有精确的限流检测电路，并能控制远端负载。MAX15009/MAX15011具有可调节的电流门限以及可编程延迟定时器，用于设置开关的过流检测屏蔽时间和自动重试超时周期。

MAX15009 OVP控制器采用外部增强型n沟道MOSFET，当被监测电压始终低于可调节门限时，MOSFET保持导通；当被监测电压超出OVP门限时，OVP控制器快速关断外部MOSFET。OVP控制器可配置为负载断开开关或电压限幅器。

MAX15009/MAX15011采用增强散热的32引脚(5mm x 5mm) TQFN封装，工作于-40°C至+125°C汽车级温度范围。

应用

• 多媒体电源
