ADI亚德诺 LTC3026 产品介绍

2026-03-09 0次

特性

输入电压范围：
- 1.14V 至 3.5V (升压转换器使能)
- 1.14V 至 5.5V (采用外部 5V 升压)

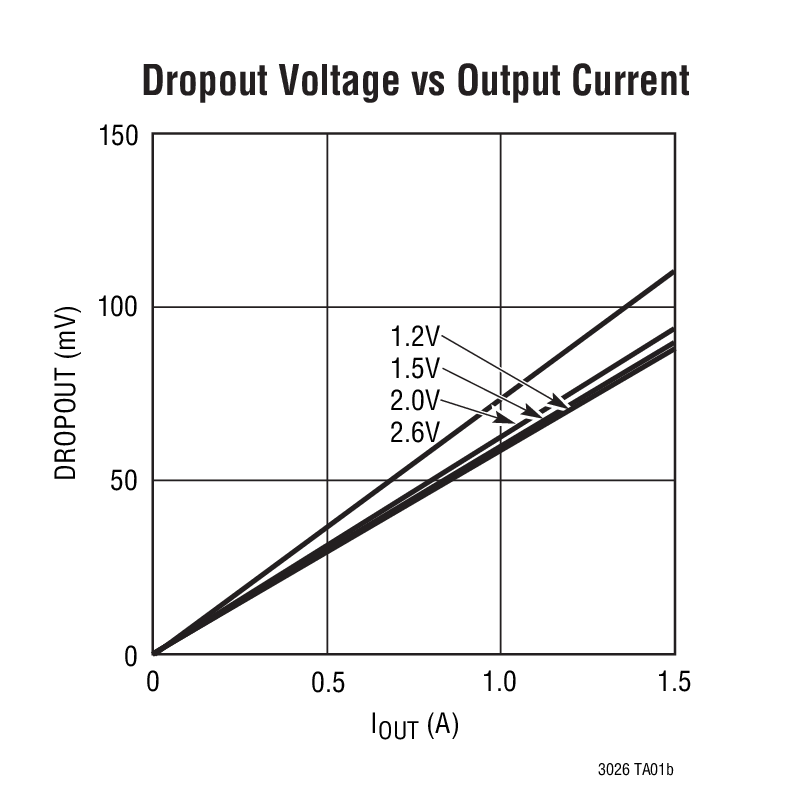

低压差电压：100mV (在 I_OUT = 1.5A)
可调输出范围：0.4V 至 2.6V
输出电流：高达 1.5A
卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
停机模式将负载从 V_IN 和 V_BST 断接

低工作电流：I_IN = 950μA (在 V_IN = 1.5V)
低停机电流：
- I_IN < 1μA (典型值)
- I_BST = 0.1μA (典型值)
在采用 10μF 或更大的陶瓷电容器时可实现稳定
短路、反向电流保护
过热保护

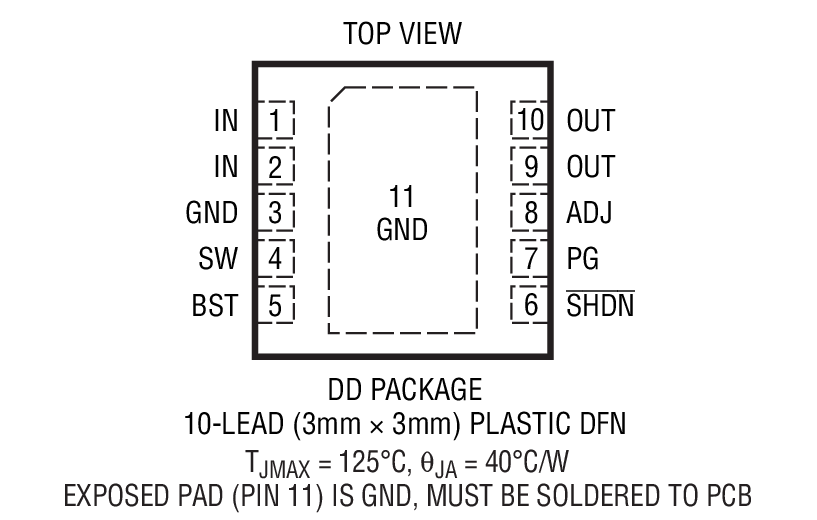

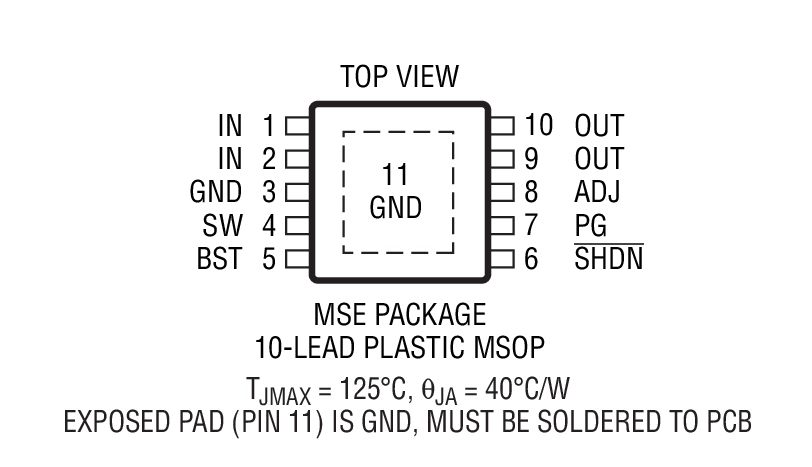

采用 10 引脚 MSOP 和 10 引脚 (3mm x 3mm) DFN 封装

产品详情和应用

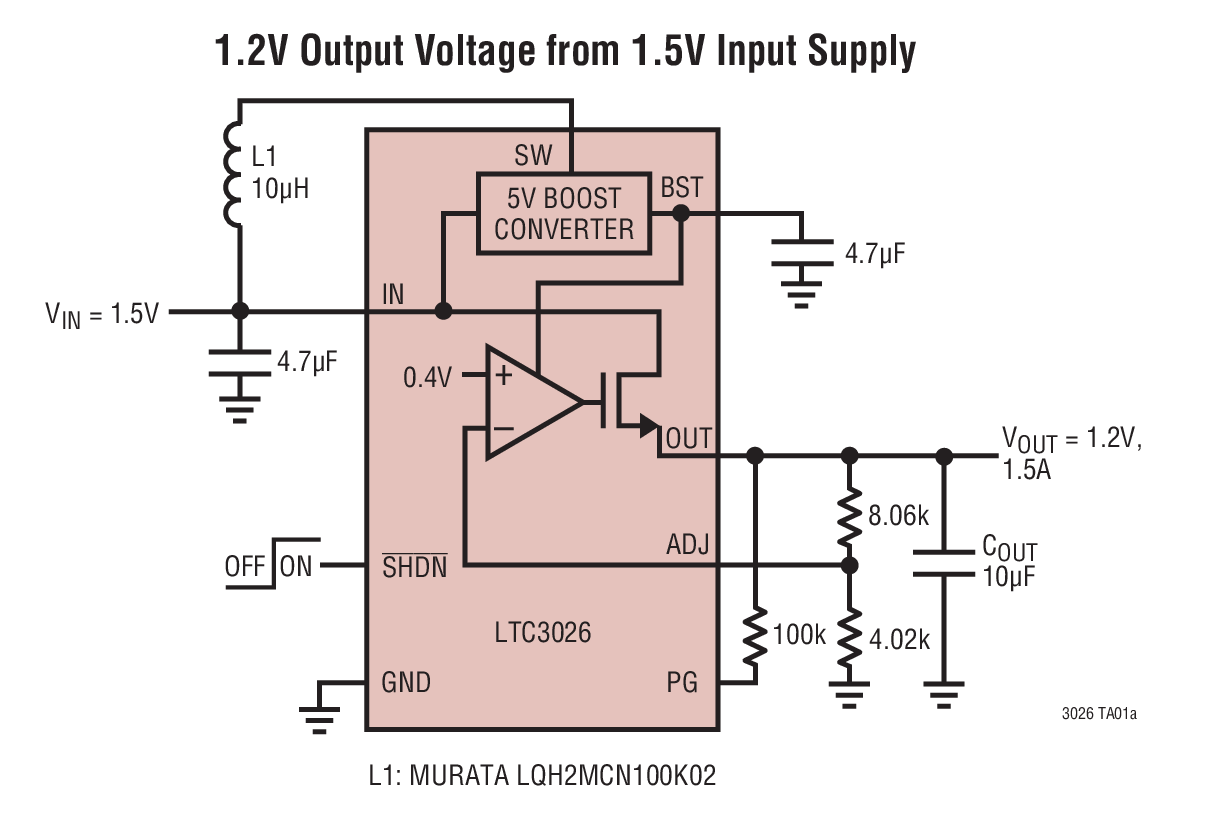

LTC^®3026 是一款超低压差 (VLDO^™) 线性稳压器，可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流，典型压差电压仅为 100mV。为了允许在低输入电压条件下运作，LTC3026 内置了一个升压型转换器，该升压型转换器负责提供内部 LDO 电路所必需的空间。

输出电流直接来自输入电源，以尽可能地提高效率。升压转换器的运行仅需要一个小型芯片电感和陶瓷电容。此外，一个LTC3026的输出电压升压后，可为其他LTC3026提供升压电压，因此多个LDO只需一个电感。可使用用户提供的升压电压，无需电感。

LTC3026稳压器可使用10μF及以上陶瓷型输出电容保持稳定工作。该器件具有0.4V低基准电压，通过两个外部电阻设定输出电压。该器件还具备内部限流值、过温关断和反向输出电流保护功能。LTC3026采用小型10引脚MSOP封装，或薄型(0.75mm) 10引脚3mm × 3mm DFN封装。

特性

LTC3026

集成升压转换器

LTC3026-1
