ADI亚德诺 LT3014B 产品介绍

2026-03-09 0次

特性

宽输入电压范围：3V 至 80V
低静态电流：7μA

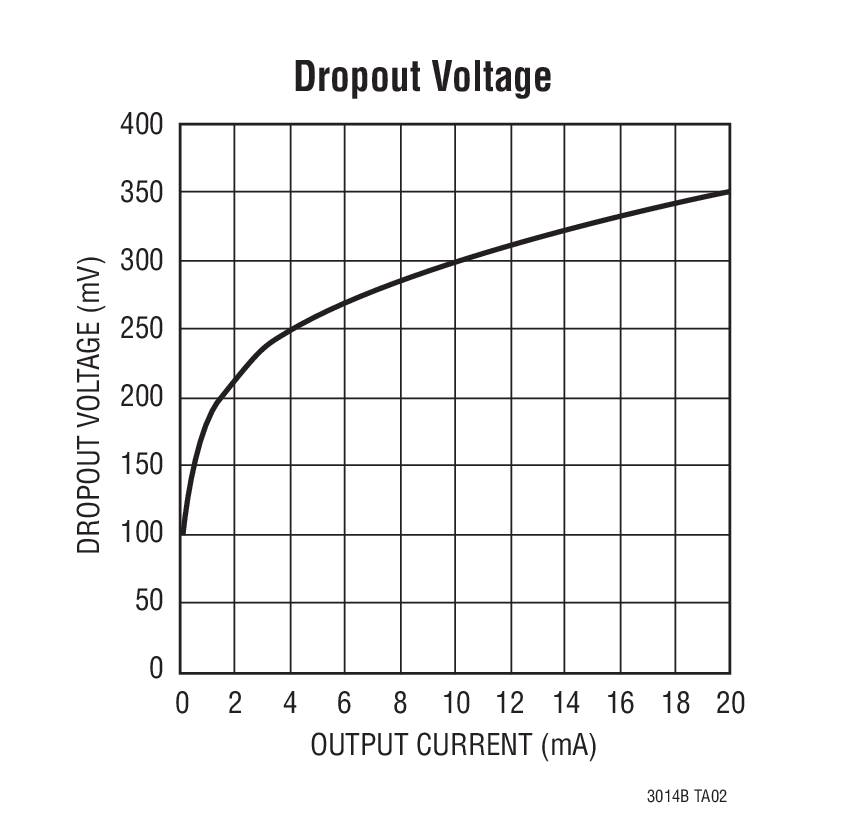

低压差：350mV
输出电流：20mA
LT3014BHV 可承受 100V 的瞬态电压 (2ms)
无需保护二极管
可调输出范围：1.22V 至 60V

采用 0.47μF 输出电容器可实现稳定
采用铝电容器、钽电容器或陶瓷电容器可实现稳定
反向电池保护
没有来自输出的反向电流
热限制

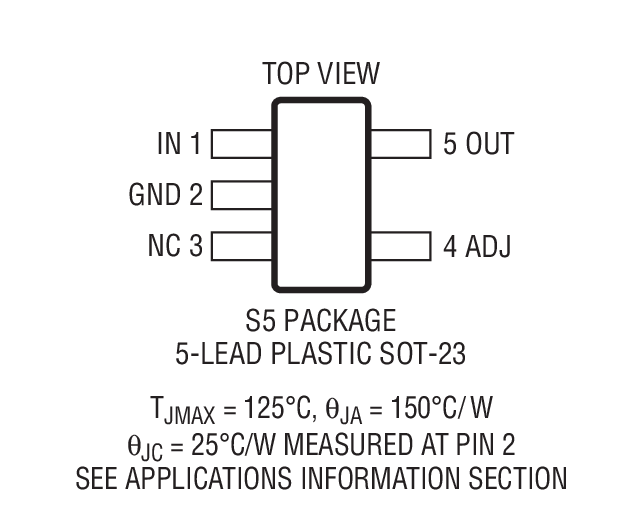

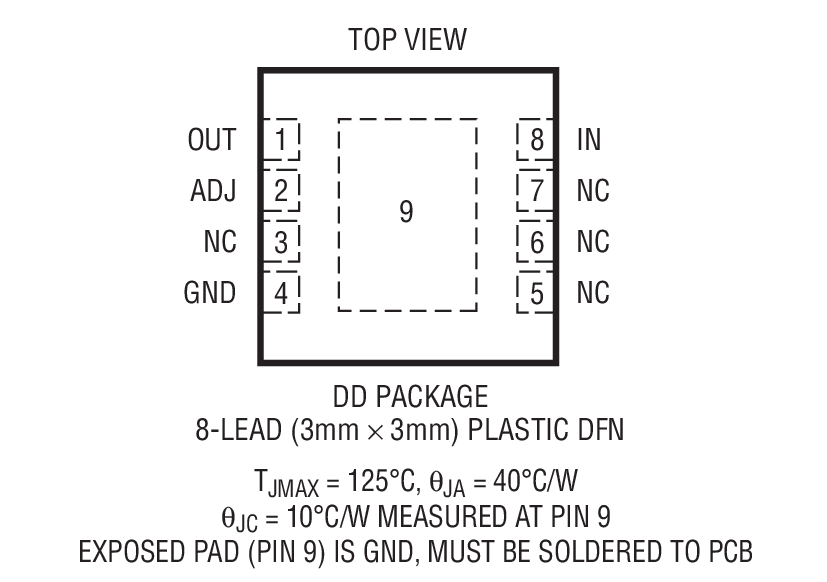

采用 5 引脚 ThinSOT^™ 和 8 引脚 DFN 封装

产品详情和应用

LT3014B是一款高电压、微功耗低压差线性稳压器。该器件能够提供20mA输出电流，具有350mV压差。LT3014B专为电池供电或高电压系统设计，低静态电流（工作模式下为7µA）特性使其非常适合此类应用。在压差模式下，静态电流也受到很好地控制。

LT3014B的其他特性包括能够采用极小的输出电容工作。这些稳压器在输出上的电流仅为0.47µF时保持稳定，同时大多数旧器件需要10µF至100µF电流来保持稳定。可以使用小型陶瓷电容，无需添加ESR，因为这是其他稳压器的常见现象。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

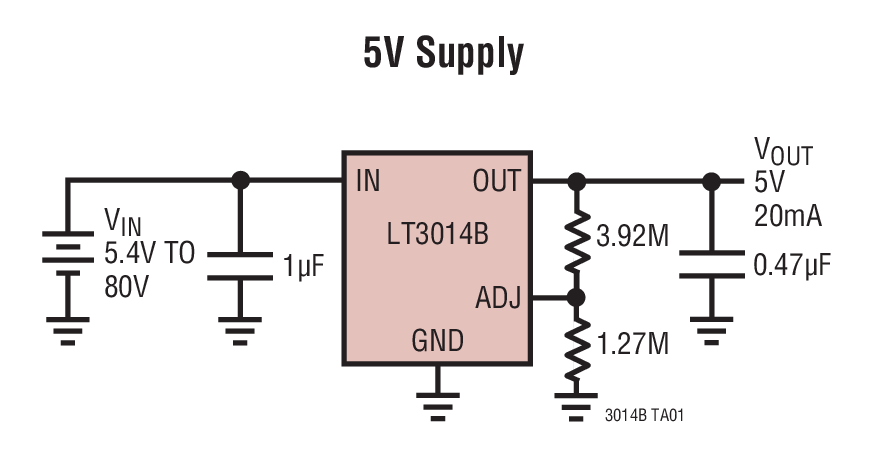

该器件可用作具有1.22V基准电压的可调器件。LT3014B稳压器采用5引脚ThinSOT和8引脚DFN两种封装。

关断引脚

LT3014

是

LT3014B
