ADI亚德诺_RH1185_产品介绍

ADI亚德诺 RH1185 产品介绍

2026-03-09 0次

特性

绝对最大额定值

输入电压：35V
输入输出压差：0V
反馈电压：7V
REF电压：7V
输出电压：30V
输出反向电压：2V
工作环境温度范围：–55°C至125°C

工作结温范围：
- 控制部分：–55°C至150°C
- 功率晶体管部分：–55°C至175°C
存储温度范围：–65°C至150°C
结至外壳热阻：

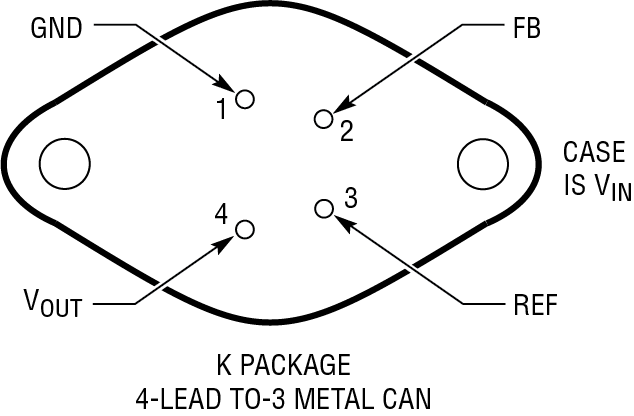

- TO-3控制区： 1°C/W
- 功率晶体管： 3°C/W
引脚温度（焊接，10秒）：300℃

产品详情和应用

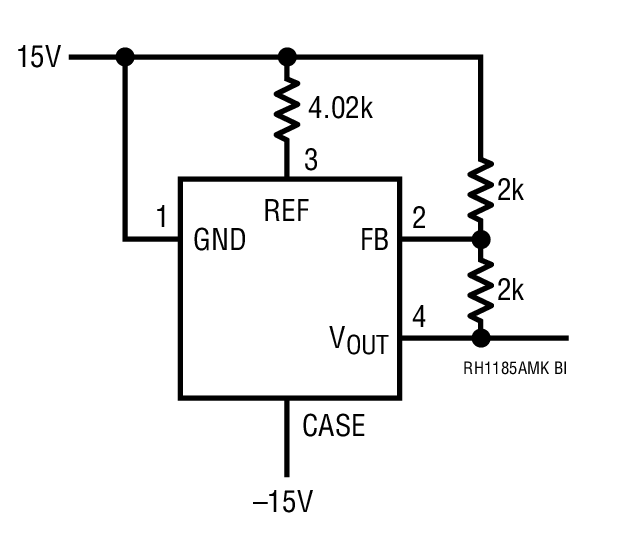

RH1185AMK是一款3A低压差稳压器，具有可调限流和远程检测能力。它可用作具有浮动输入的正稳压器或具有接地输入的标准负稳压器。输出电压范围为2.5V至25V，内部基准电压精度为±1%。

RH1185AMK使用饱和限制NPN晶体管作为传输元件。该结构具有FET传输元件的线性压差特性，同时芯片尺寸大幅缩小。通过使用特殊的抗饱和电路来调节基极驱动，以跟踪负载电流，从而保持高效率。

导通电阻典型值为0.25Ω。通过单个1/8W外部电阻进行编程，实现准确限流，其范围为0到3A。如果编程电流意外超出范围，第二个固定内部限流电路可防止出现具有破坏性的超大电流。

RH1185AMK具有前代稳压器的所有保护功能，包括功率限制和热关断。

第三方供应商供货情况

我们与第三方供应商合作，第三方会对内部带有RH Dice的封装产品进行组装和测试。

产品型号

说明

MSK5940-5.0RH

3A负固定电压LDO稳压器

MSK5940-5.2RH

3A负固定电压LDO稳压器

MSK5940-10RH

3A负固定电压LDO稳压器
