特性

• 节省空间的5引脚SC70封装和TDFN (2mm x 2mm)封装
• 在100Hz至100kHz带宽内，仅11µV_RMS的输出噪声(MAX8510)
• 在1kHz时，达到78dB的PSRR (MAX8510)
• 120mA负载时，仅120mV压差
• 在任何负载下可稳定工作于1µF陶瓷电容
• 120mA保证输出电流
• 仅需输入和输出电容(MAX8511)
• 输出电压：1.5V、1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3V、3.3V、4.5V (MAX8510/MAX8511)和可调输出电压(MAX8512)
• 40µA低地电流
• 优异的负载/输入瞬态响应
• 过流和热保护

产品详情和应用

MAX8510/MAX8511/MAX8512超低噪声、低压差(LDO)线性稳压器，可提供120mA连续输出电流。这三款稳压器在120mA负载电流时具有120mV的低压差。MAX8510采用一种先进的结构，达到了11µV_RMS的超低输出电压噪声和54dB的PSRR (100kHz时)。

MAX8511无需旁路电容，因而可使PCB面积更小。MAX8512输出电压可通过外部分压器调节。

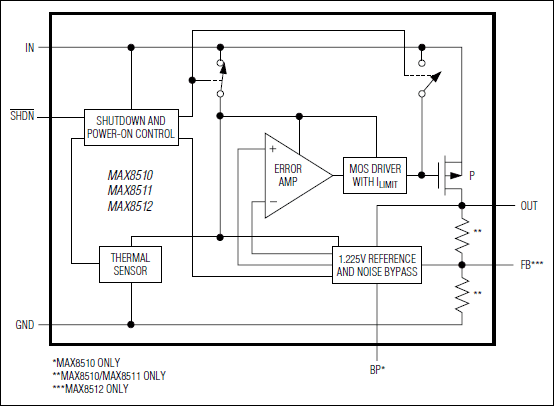

MAX8510/MAX8511被预置为1.5V至4.5V电压范围的多种输出电压。MAX8510/MAX8511/MAX8512内置P沟道MOSFET串联调整管，保持极低的地电流(40µA)。

这三款稳压器被设计和优化，以采用低容值、低成本陶瓷电容。MAX8510仅需1µF (典型值)输出电容，就可保证在任何负载下稳定工作。这三款稳压器在关断时，电流消耗降至1µA以下。

器件采用5引脚SC70和微型2mm x 2mm x 0.8mm的TDFN封装。

应用

• 基站
• Bluetooth®便携式无线装置及配件
• 蜂窝与无绳电话
• 数码相机
• PDA与掌上电脑
• 个人立体声装置
• 便携式电池供电产品
• 无线LAN
