特性

• 1个300mA低噪声LDO
• 四个150mA低噪声LDO
• 10Hz至100kHz范围内的噪声为45µVRMS
• 10kHz以下的串扰隔离> 60dB
• 10kHz以下的PSRR > 60dB
• 125mV（最大值）压差（OUT1，200mA时）
• 100mV（最大值）压差（OUT2–5，100mA时）
• 可编程输出电压
  • 1.8V至3.3V，32个步进
• 140ms（分钟）复位定时器
• SPI或I²C兼容型串行接口
• 按钮开/关控制逻辑
• 两个150mA通用开漏输出
• 过流和热保护（所有LDO）
• 关断电流：1µA
• 20引脚散热增强型TSSOP或TQFN封装

产品详情和应用

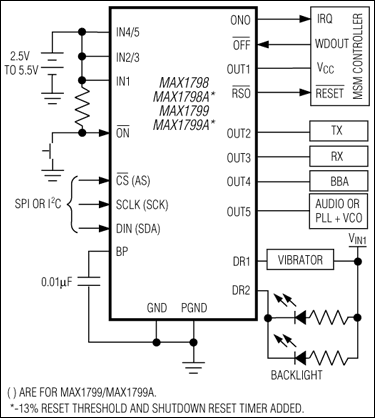

MAX1798/MAX1798A/MAX1799/MAX1799A系统电源专为CDMA蜂窝/PCS手机而设计。每个器件包含五个低压差线性稳压器(LDO)、一个140ms（分钟）复位定时器、一个串行接口、按钮开/关控制逻辑和两个通用开漏输出。MAX1798/MAX1798A/MAX1799/MAX1799A之间只有串行接口不同：MAX1798/MAX1798A具有SPI^™兼容型串行接口，MAX1799/MAX1799A具有I²C兼容型接口。“A”器件具有-13%的重置阈值，非A器件具有9.5%的阈值。“A”器件在复位触发关闭时有175的延迟，非A器件则立即关断。

每个线性稳压器都具有超低压差，额定为最大输出电流的三分之二。LDO1的额定电流为300mA，而LDO 2–5的额定电流均为150mA。所有LDO都针对低噪声和隔离进行了优化。每个LDO均可通过串行端口单独使能和禁用，也可单独编程为1.8V至3.3V的32个电压中的任意一个。

MAX1798/MAX1798A/MAX1799/MAX1799A具有2.5V至5.5V的宽输入电压范围，可兼容多种输入电源，包括单节锂离子电池。两款器件均采用散热增强型20引脚TSSOP和TQFN裸露焊盘(EP)封装。提供了评估套件（MAX1798EVKIT和MAX1799EVKIT）以协助设计。

应用

• 2节或3节镍氢、镍镉或碱性系统
• CDMA蜂窝/PCS手机
• 手持终端
• 掌上型电脑
• PDA
• 单节锂离子电池系统
