ADI亚德诺_LTM4709_产品介绍

ADI亚德诺 LTM4709 产品介绍

2026-03-09 0次

特性

具有三通道3A输出的线性稳压器μModule^®
输入电压：0.6V至5.5V
可配置输出电压：0.5V至4.2V
超低有效值噪声：1.3μV_RMS（10Hz至100kHz）

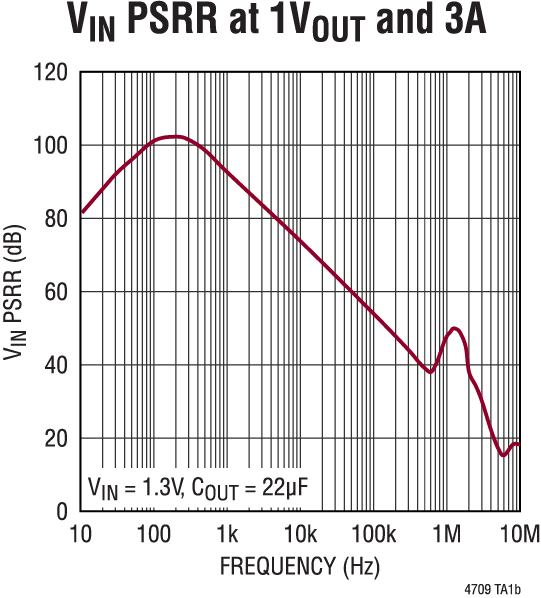

高频PSRR：51dB（1MHz时）
低压差：3A时，45mV（典型值）
超快瞬态响应
比分立式解决方案小50%
输出电压调节率：±1.5%（整个线路、负载和温度范围内）

精密电流监控精度：±2.4%（3A时）
使用陶瓷输出电容（最小10µF）稳定工作
并联多个器件以提供更高电流
PG标志、UVLO、过流和过热保护
额定温度：150°C
6mm × 12mm × 1.92mm BGA封装

产品详情和应用

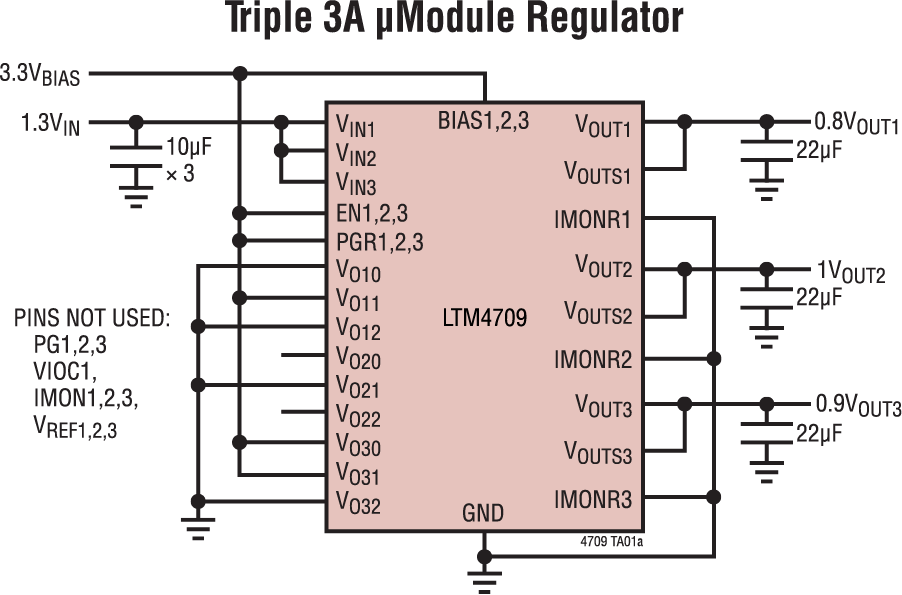

LTM4709是一款低电压、三通道3A μModule线性稳压器，提供高电源抑制比(PSRR)、超低噪声和超快瞬态响应。μModule稳压器包括低压差线性稳压器(LDO)、电容和电阻。LTM4709在0.6V至5.5V的输入电压范围内工作，三个3A通道支持0.5V至4.2V输出电压范围，典型压差为45mV。输出电压可在0.5V至1.2V范围内，以50mV增量进行数字配置；在1.2V到1.8V范围内，以100mV增量配置；在2V、2.5V、3V、3.3V和4.2V的离散电平范围内可配置。精密电流监控器为能源管理系统提供高精度电流监控，实现限流。LTM4709非常适合RF通信、对噪声敏感的仪器仪表、开关稳压器的后调节、高性能FPGA和微处理器应用。应用中仅需提供输入、输出和偏置陶瓷电容。

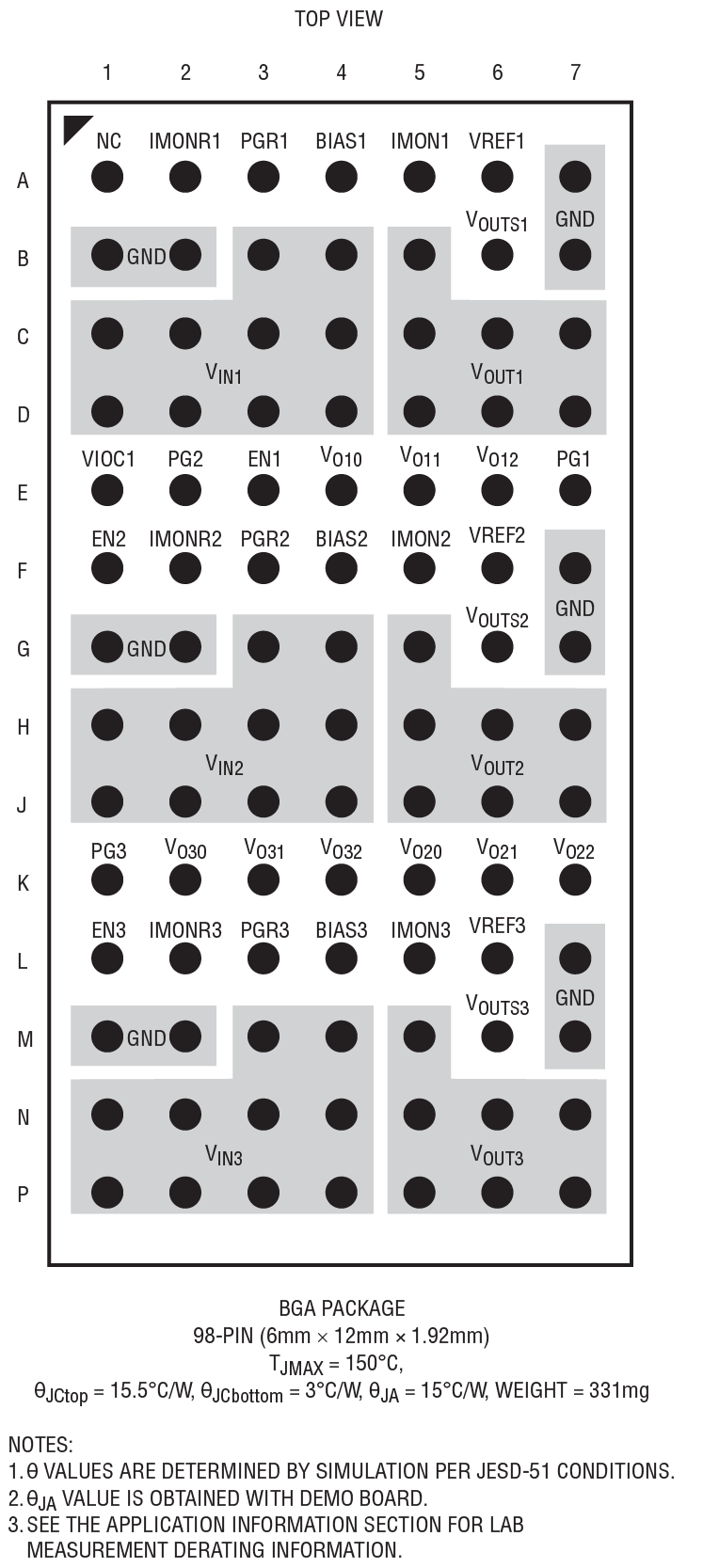

故障保护特性包括UVLO、电源良好、过流和过热保护。LTM4709采用6mm × 12mm × 1.92mm、98引脚BGA封装，引脚间距为0.8mm。

应用

RF电源：PLL、VCO、混频器、LNA、PA
高速/高精度数据转换器
FPGA、DSP和微处理器电源
高速服务器和存储设备
医疗和保健
超低噪声仪器仪表
开关电源的后调节
