ADI亚德诺 LT3086 产品介绍
2026-03-09
0次
特性
- 宽输入电压范围：1.4V至40V
- 1个电阻设置输出电压：0.4V至32V
- 输出电流：2.1A
- 容差：±2%（在整个线路、负载与温度范围内）
- 输出电流监控：IMON = IOUT/1000
- 具有可编程限热的温度监控器
- 可编程线缆压降补偿
- 并联多个器件以提供更高电流
- 压差：330mV
- 1个电容软启动输出并降低噪声
- 低输出噪声：40μVRMS（10Hz至100kHz）
- 精密、可编程外部限流
- 具有可编程阈值的电源良好指示
- 陶瓷输出电容：10μF（最小值）
- 关断时静态电流：<1μA
- 电池反接、电流和输出保护
- 提供5mm × 4mm 16引脚DFN、16引脚TSSOP、7引脚DD-Pak和7引脚TO-220三种封装。
LT3086-EP支持防务和航空航天应用（AQEC标准）
- 下载 LT3086-EP数据手册 (pdf)
- 军用温度范围（−55℃至+125℃）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 产品变更通知
- 认证数据可应要求提供
产品详情和应用
LT3086 是一款多功能、低压差、低噪声 2.1A 线性稳压器，其可在一个 1.4V 至 40V 的输入电源范围内运作。在 2.1A 电流条件下的压差电压通常为 330mV。一个电阻器负责将输出电压设定在 0.4V 至 32V 的范围内。输出电压容差在整个电压、负载和温度范围内保证为 ±2%。LT3086 可在采用陶瓷输出电容器 (所需的最小值为 10μF) 时保持稳定。

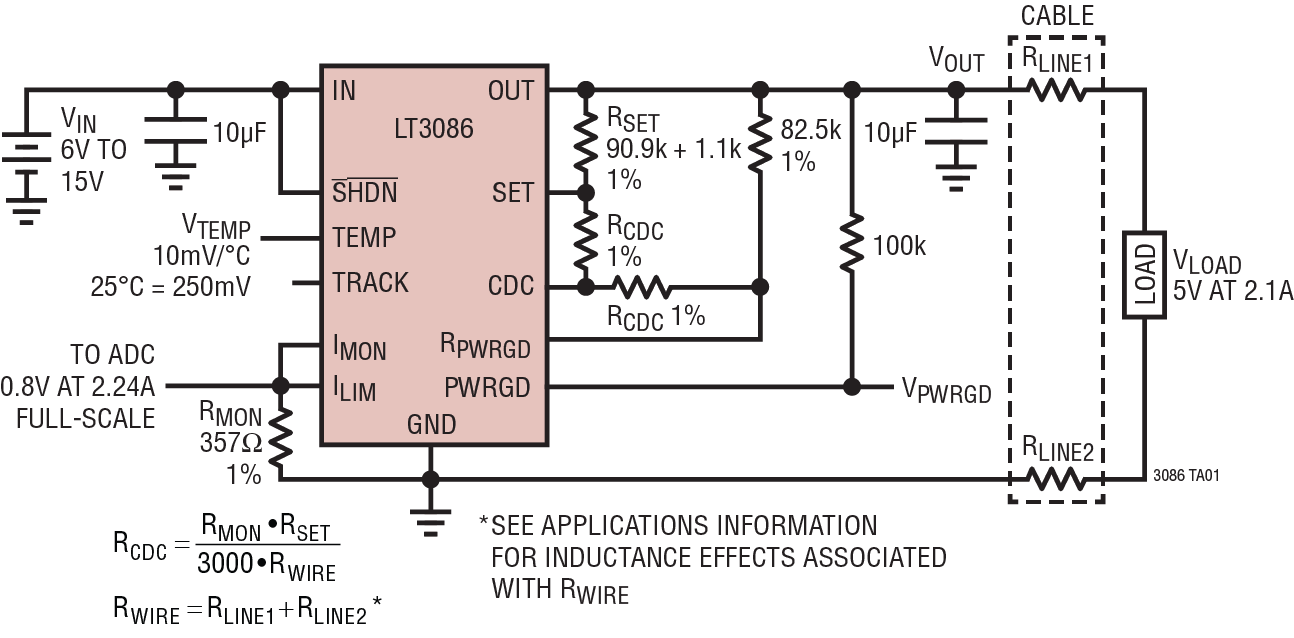

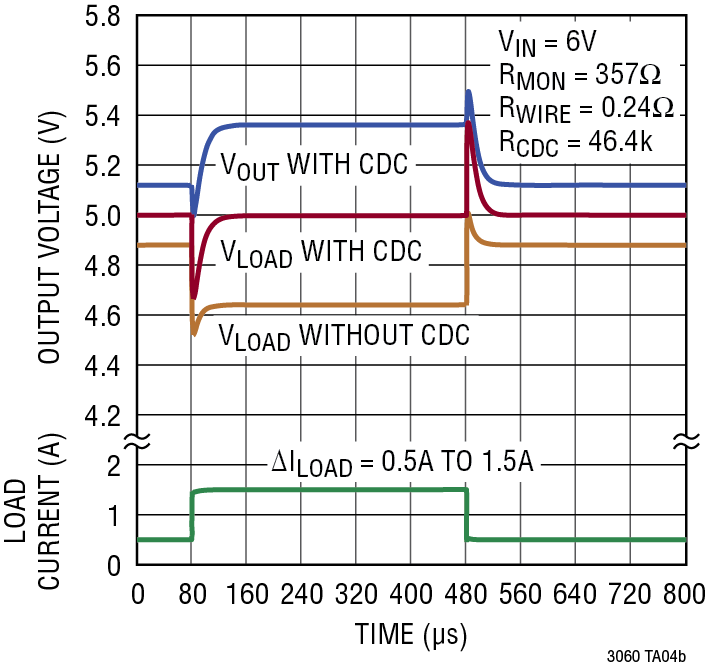

LT3086 的可编程电缆压降补偿可消除由至负载的阻性连接所引起的输出电压误差。一种主 / 从配置允许并联多个器件以提供较高的负载电流和散热量，而无需使用外部镇流电阻器。
输出电流和温度监视以及一个电源良好标记提供了系统诊断和调试能力。内部故障保护电路包括热停机和具折返的电流限制。另外，热限值和电流限值也可以在外部设置。

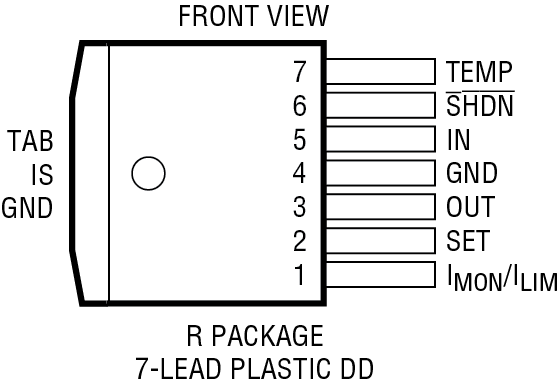

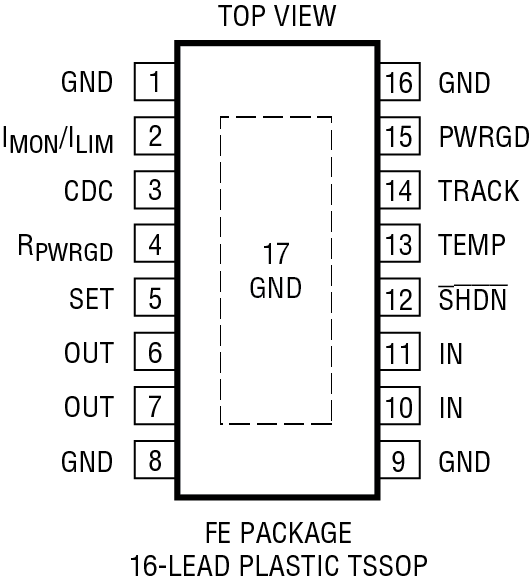

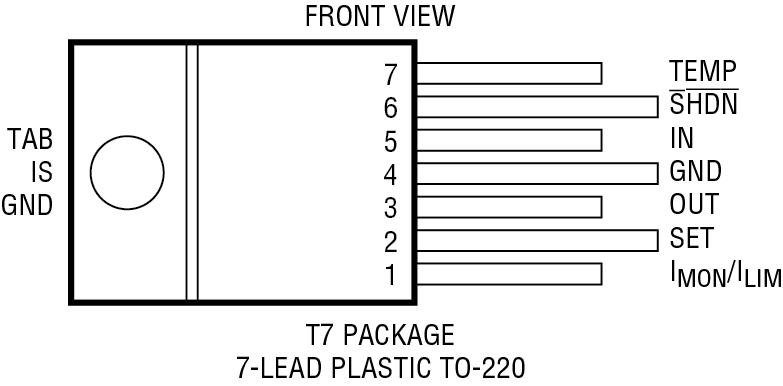

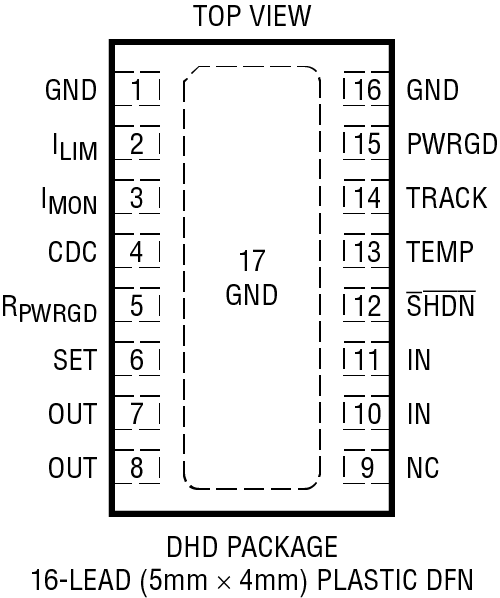

LT3086 提供的封装型式包括耐热性能增强型 16 引脚 (5mm x 4mm) DFN 封装、16 引脚 TSSOP 封装、7 引脚 DD-PAK 封装和 7 引脚 TO-220 封装。
应用
- 可编程线性稳压器
- 用于开关电源的后置稳压器
- USB 电源
- 高可靠性电源
