特性

• 用于D+和D-数据线的集成±15kV瞬态电压抑制器
• 引脚可选内部D+和D-端接电阻(1.5kΩ ±5%)
• 具有100ms（最小值）超时的集成微处理器复位电路
• 3.3V输出，精度为±3%
• 满载时静态电流为25µA
• 小型1µF输出电容
• 输出到输入反向漏电保护
• 热保护和短路保护
• 10引脚µMAX封装

产品详情和应用

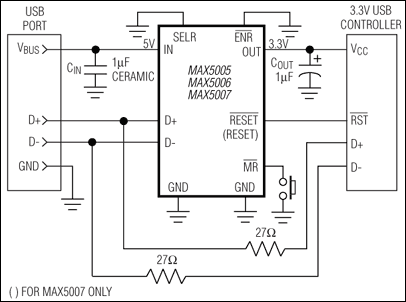

MAX5005/MAX5006/MAX5007均为集成了微处理器(µP)复位电路的低压差(LDO)、微功耗线性稳压器，适用于USB外设。每个器件均提供+3.3V固定输出电压，并可提供高达150mA的负载电流。每个器件均具有±15kV瞬态电压抑制(TVS)以及用于USB数字信号的1.5kΩ精密数据线端接电阻，因此非常适合与USB外设配合使用。

MAX5005/MAX5006/MAX5007包含一个内部复位电路，可在LDO稳压器输出电压达到调节值后100ms使能USB微控制器。复位输出提供推挽（低电平有效或高电平有效）和开漏（低电平有效）选项。

MAX5005/MAX5006/MAX5007经过优化，可与1µF陶瓷输出电容搭配使用。每个器件都具有热关断保护、输出短路保护和输出到输入反向漏电保护。这些器件还包括一个低电平有效手动复位输入。

MAX5005具有开漏复位输出，MAX5006具有低电平有效推挽复位输出，MAX5007具有高电平有效推挽复位输出。每个器件均采用节省空间的10引脚µMAX^®封装。

应用

• 手持式仪表(PDA、掌上电脑)
• USB外设
