ADI亚德诺 ADM7151 产品介绍
2026-03-09
0次
特性
- 输入电压范围：4.5 V至16 V
- 最大输出电流：800 mA
- 可调输出电压：1.5 V 至 5.1 V
- 低噪声
- 100 Hz到100 kHz总积分噪声：1.0 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 µV rms
- 噪声频谱密度：1.7 nV√Hz（10 kHz到1 MHz）
- 400 mA负载下的电源抑制比(PSRR)
- >90 dB（1 kHz至100 kHz，VOUT = 5 V）
- >60 dB（1 MHz，VOUT = 5 V）
- 电压差：0.6 V（VOUT = 5 V，800 mA负载）
- 初始电压精度：±1%
- 在整个线路、负载与温度范围内的电压精度：±2%
- 静态电流(IGND)：4.3 mA（空载）
- 低关断电流：0.1 μA
- 使用10 μF陶瓷型输出电容保持稳定

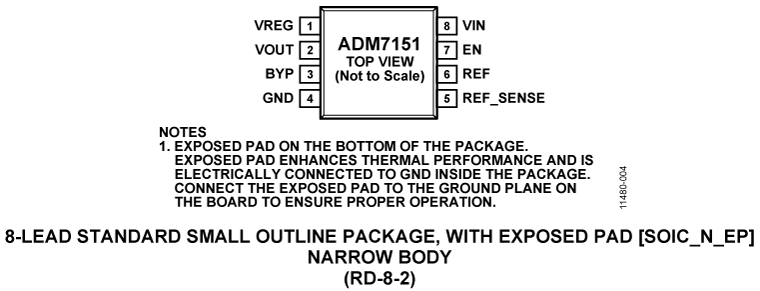

- 8引脚LFCSP封装和8引脚SOIC封装
产品详情和应用
ADM7151是一款低压差(LDO)线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。该器件采用先进的专有架构，提供高电源抑制（1 kHz至1 MHz大于90 dB）、超低噪声特性（10 kHz至1 MHz为1.7 nV√Hz），使用一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。使用两个电阻，输出电压可设为1.5 V至5.1 V范围内的任意电压值。
ADM7151有两个型号，根据输入和输出电压来优化功耗和PSRR性能。选型指南参见表6和表7。
ADM7151稳压器的输出噪声为1.0 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。

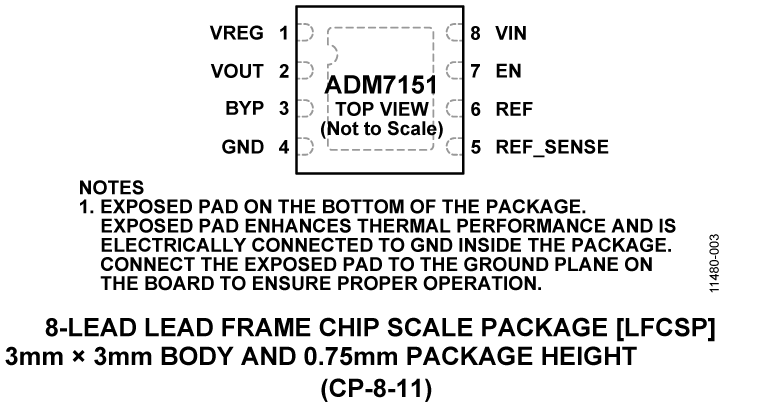

ADM7151提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅紧凑，而且还具有出色的散热性能，适合要求最大800 mA输出电流的薄型、小尺寸应用。
ADM7151是一款可调Vout器件。欲了解ADM7151的固定Vout版本，请查看ADM7150。
应用
- 对电源噪声敏感的应用
- RF混频器、锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
- 时钟分配电路
- 超声以及其他成像应用
- 高速RF收发器
- 高速、16位以上的ADC
- 通信和基础设施
- 电缆数模转换(DAC)驱动器
