特性

• 低噪声：20μV_RMS (正) 和 30μV_RMS (负)
• 低静态电流：每通道 30μA
• 宽输入电压范围：±2.3V 至 ±20V
• 输出电流：±150mA
• 低停机电流：总值 <3μA (典型值)
• 低压差电压：每通道 300mV
• 固定输出电压: ±3.3V、±5V、±12V 和 ±15V
• 可调输出从 ±1.22V 至 ±20V
• 无需保护二极管
• 采用 2.2μF 输出电容器可稳定
• 采用陶瓷电容器、钽电容器或铝电容器可稳定
• 可在反向输出电压条件下起动
• 电流限制和热限制
• 扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装



产品详情和应用

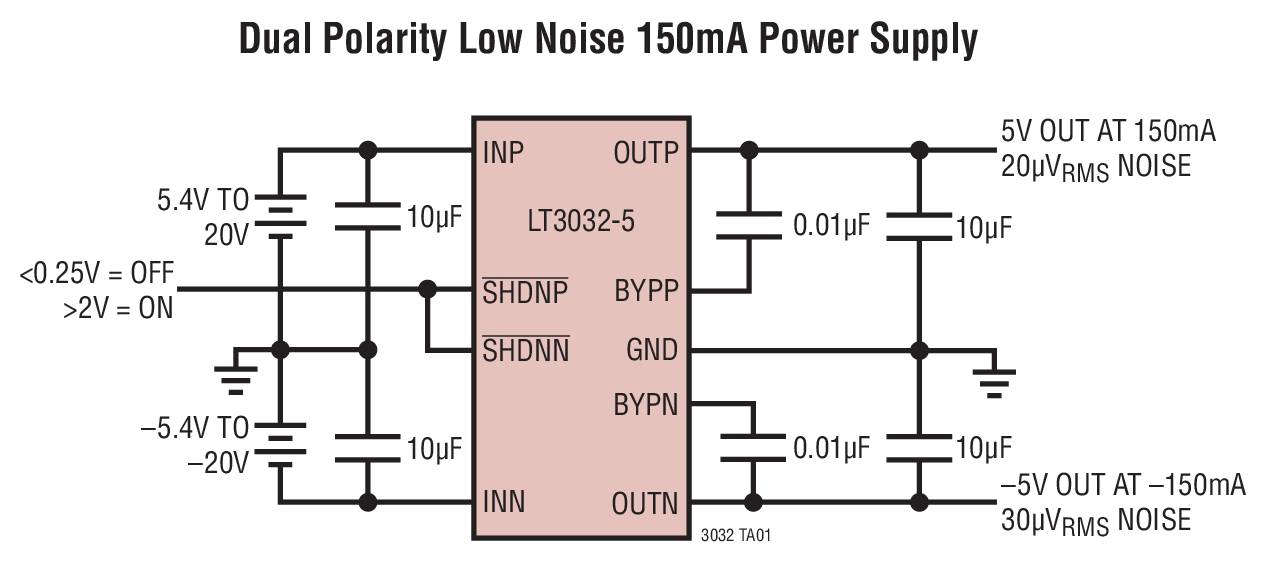

LT^®3032 是一款双通道、低噪声、正和负低压差电压线性稳压器。每个稳压器可提供高达 150mA 电流和一个 300mV 的典型压差电压。每个稳压器的静态电流很低 (工作时为 30μA，而在停机模式则为 <3μA)，并在压差条件下处于良好受控状态，从而使其成为电池供电型电路的较佳选择。

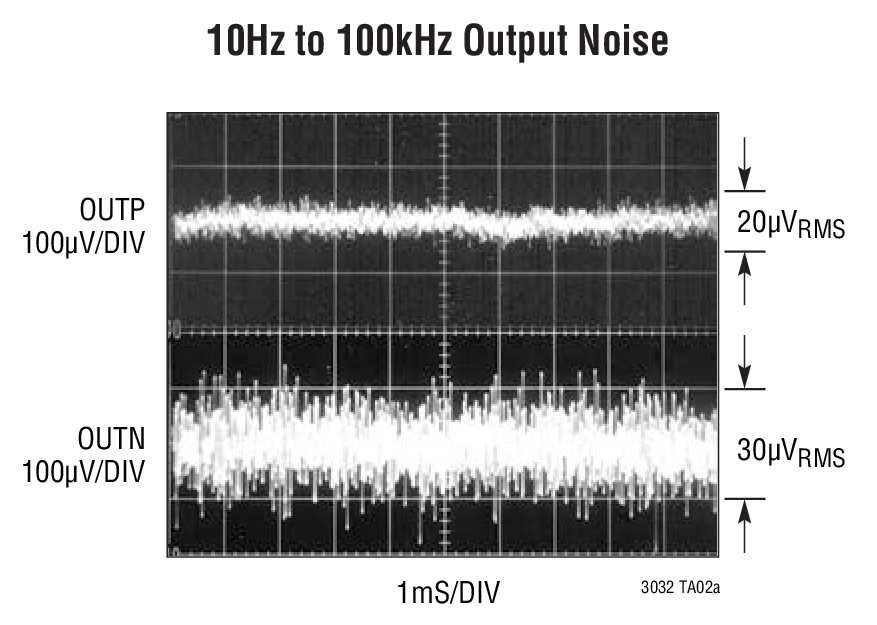

LT3032 另一个重要的特点是低输出噪声。给每个稳压器增设一个外部 10nF 旁路电容器，可以将输出噪声降低至 20μV_RMS / 30μV_RMS (在 10Hz 至 100kHz 的带宽内)。LT3032 能够在采用 2.2μF (最小值) 输出电容器时保持稳定。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

这些稳压器可提供低至 ±1.22V 基准电压的可调输出，或固定输出在 ±3.3V、±5V、±12V 和 ±15V 。内部保护电路包括反向输出保护、电流限制和热限制。

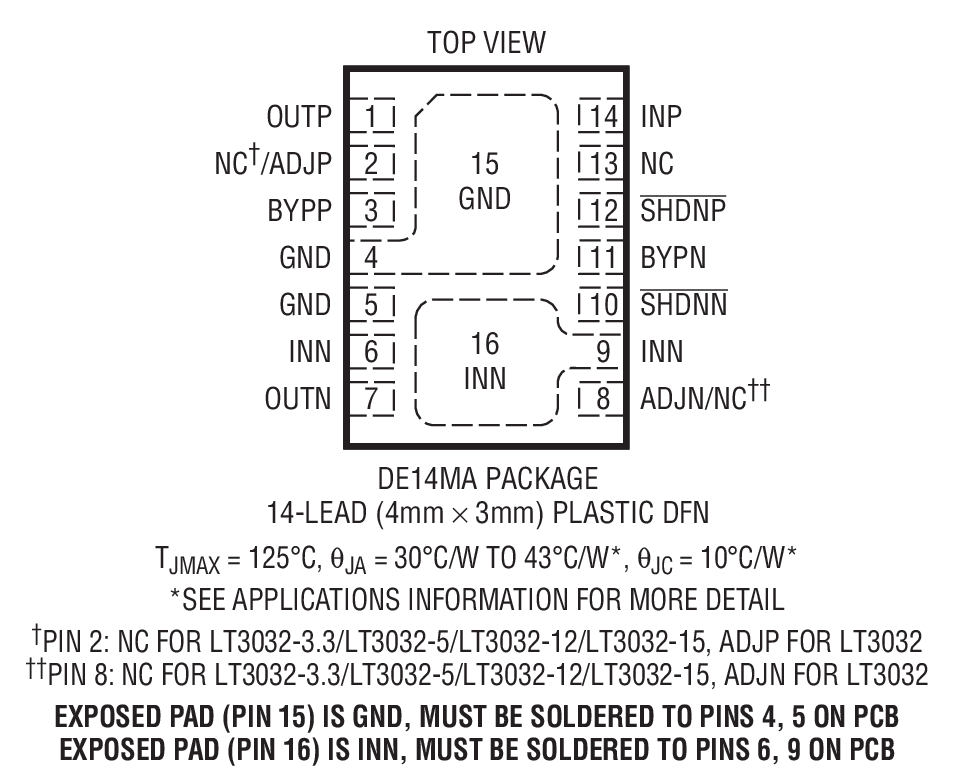

LT3032 采用一种独特的扁平 14 引脚 4mm x 3mm x 0.75mm DFN 封装，该封装具有用于每个稳压器的裸露背部衬垫，因而实现了优质的热性能。

• 电池供电型仪器
• 双极电源
• 低噪声电源
