特性

• 1.7V至5.5V输入电压范围
• 0.6V至5.3V输出电压范围
• 12μVRMS输出噪声，10Hz至100kHz
• 365µA工作电源电流
• 70dB PSRR @ 10kHz
• 500mA最大输出电流
• 在整个负载、电源和温度范围内的DC精度为±1%
• 100mV (最大)压差 @ 500mA负载(3.6VIN)
• 关断电流小于0.1µA
• 采用2µF (最小值)输出电容，非常稳定
• 可编程软启动缓变率
• 过流和过热保护
• 输出至输入反灌电流保护
• 低电平有效POK输出
• 与MAX8902 (TDFN)引脚兼容
• 1.22mm x 0.82mm、2 x 3焊球、0.4mm焊距WLP封装，或2mm x 2mm、8引脚TDFN封装

产品详情和应用

MAX38902A/B/C/D为低噪声、线性稳压器，可提供高达500mA输出电流，输出噪声仅为12μV_RMS，频率范围为10Hz至100kHz。这些稳压器在较宽输入电压范围下维持±1%输出精度，满载时只需100mV的输入至输出电压裕量。空载电源电流为365μA，与压差无关。

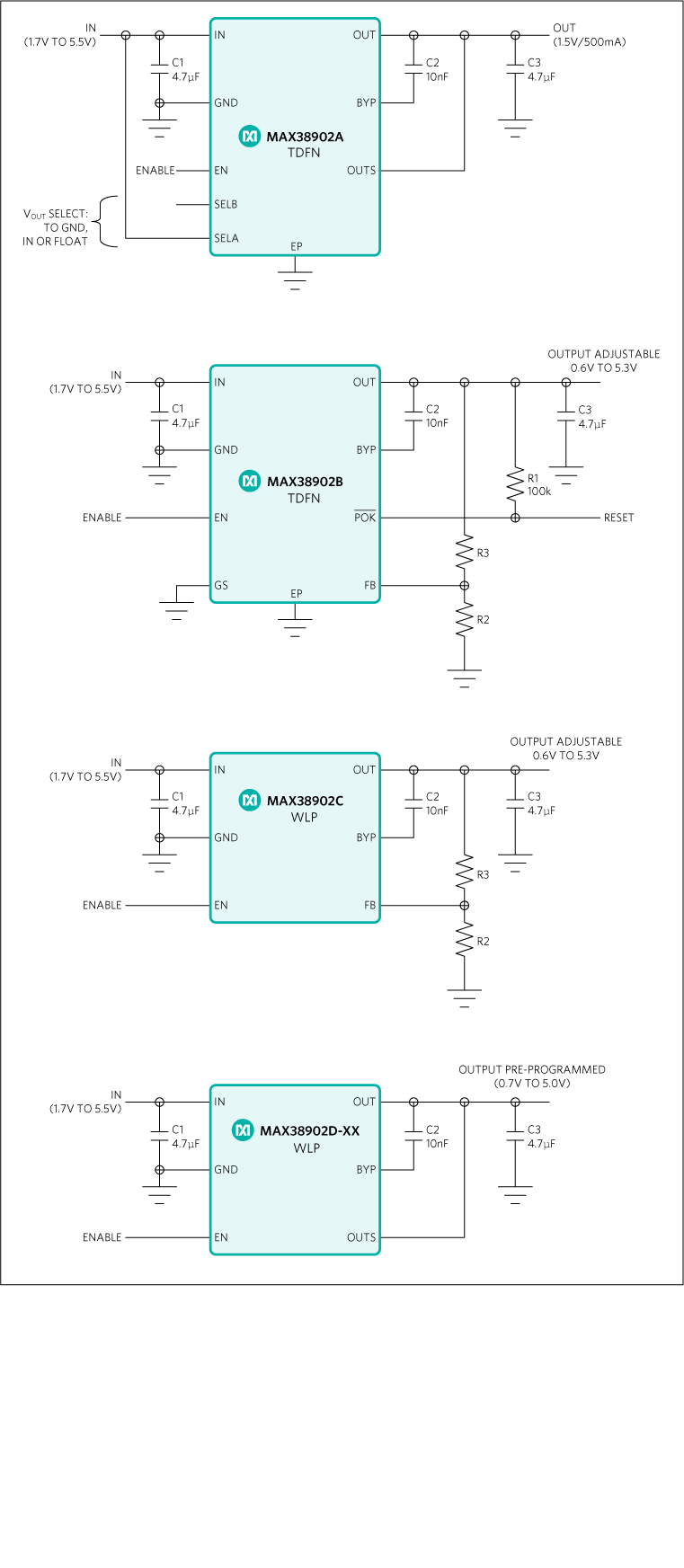

MAX38902A具有9个引脚可选的输出电压：1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。MAX38902B/C具有电阻可调输出电压，范围为0.6V至5.3V。MAX38902B还包括低电平有效POK输出。

MAX38902D由工厂预设输出电压，范围为0.7V至5V。全部版本均包括可编程输出软启动缓变率、输出过流保护和热过载保护。

MAX38902A/B采用8引脚TDFN封装，MAX38902C/D采用2 x 3, 0.4mm晶圆级封装(WLP)。

设计方案: 现代化便携式设备要求全新的LDO › ›

应用

• 音频系统
• 通信电路
• 高分辨率数据采集系统
