• 能够在供应或吸收电流时调节电压
• 可为多达 27 条 SCSI 线路提供终端
• 600μA 静态电流
• 超低功率停机模式
• 具电流限制和热停机保护功能
• 可在采用任何 C_LOAD ≥ 0.22μF 时稳定
• 快速稳定时间
• 1V 压差电压

产品详情和应用

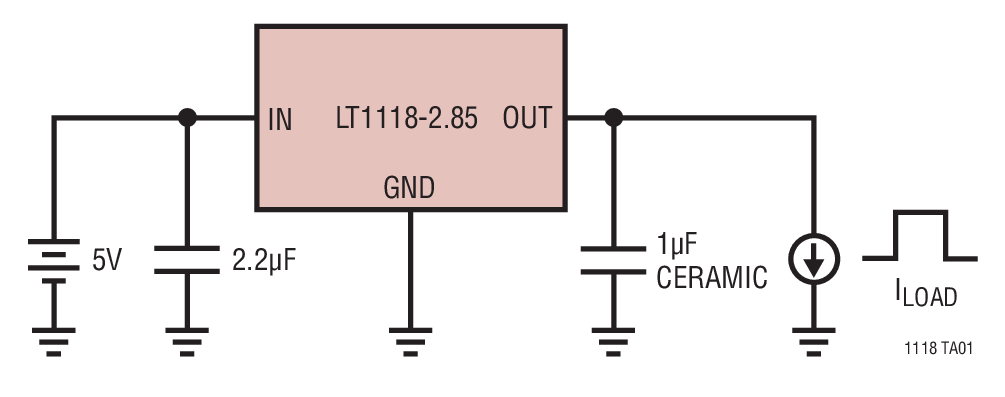

LT^®1118 是一个低压差稳压器系列，拥有在供应和吸收负载电流时保持输出调节作用的独特能力。2.85V 输出电压调节器非常适合用作一个多达 27 条 SCSI 数据线的 Boulay 终端。该稳压器在供应和吸收电流时保持了调节作用，因而能够使用主动否定式驱动器来改善数据线上的噪声免疫力。在TERMPWR电压低至 4.0V 的条件下，仍然保持了对输出电压的调节作用。当未加载时，静态电源电流很低 (仅为 600μA)，从而提供了至 TERMPWR 线路的持续连接。另外，在采用 SO-8 封装的器件版本上还提供了一种超低功率停机模式。在停机模式中，输出呈高阻抗状态，而且电源电流将减小至 10μA 以下。

由于在电流供应和吸收模式中均具有电流限制功能，再加上片内热停机功能，因而使得该电路能够承受输出故障条件。

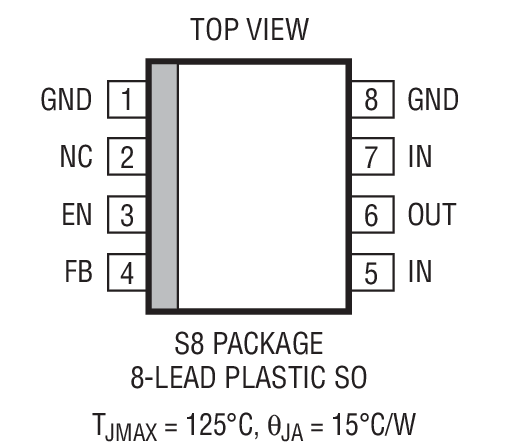

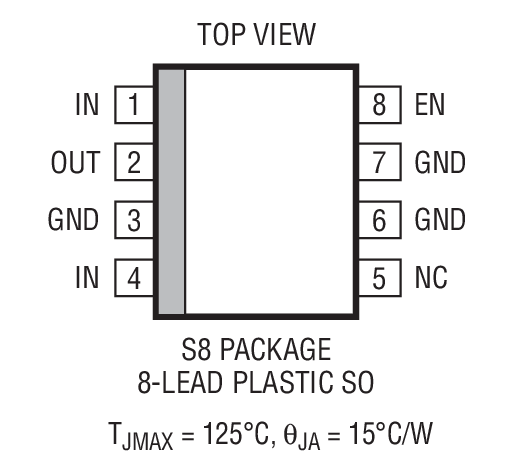

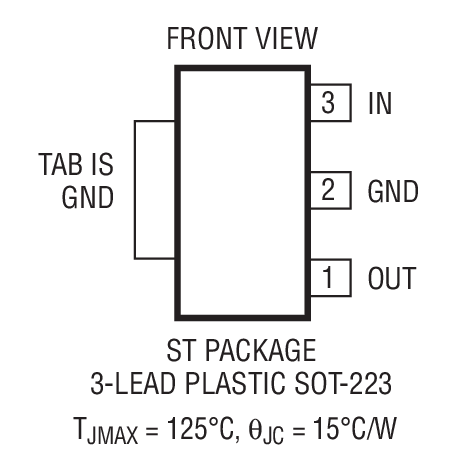

LT1118 采用 3 引脚 SOT-223 和 8 引脚 SO 封装。
