特性

• 超低静态电流：3μA
• 输入电压范围：1.6V 至 20V
• 输出电流：20mA
• 压差电压：280mV
• 可调输出 (V_ADJ = V_OUT(MIN) = 600mV)
• 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V
• 输出容差：±2% (在整个负载、输入电压和温度范围内)
• 可在采用低 ESR、陶瓷输出电容器 (最小值为 1μF) 时稳定
• 停机电流：< 1μA
• 电流限制保护
• 反向电池保护
• 热限制保护

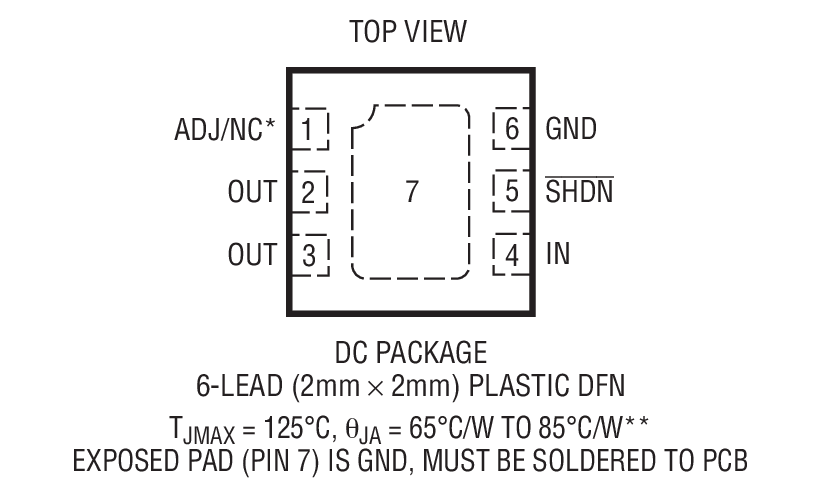

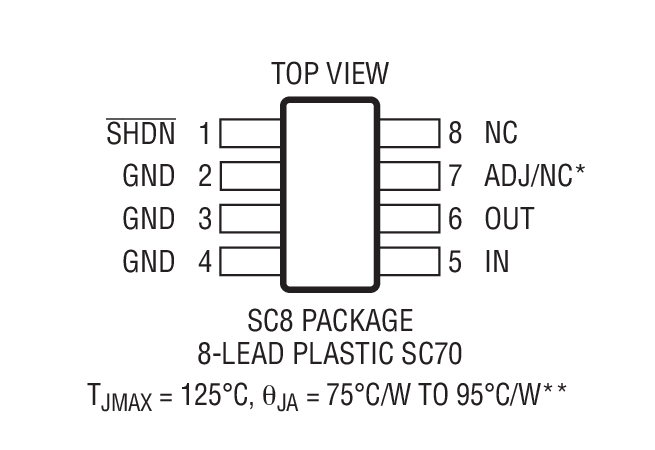

• 8 引脚 SC70 和 2mm x 2mm DFN 封装

产品详情和应用

LT^®3009 系列是微功率、低压差电压 (LDO) 线性稳压器。这些器件可提供 20mA 输出电流和一个 280mV 的压差电压。无负载静态电流为 3μA。当负载增加时，接地引脚电流保持在低于 5% 输出电流的水平上。在停机模式中，静态电流
LT3009 稳压器利用低 ESR 陶瓷电容器 (所需的最小电容值仅为 1μF) 来优化稳定性和瞬态响应。这些稳压器不像其他稳压器所常见的那样需要额外的 ESR。内部保护电路包括电流限制、热限制、反向电池保护和反向电流保护。

对于那些需要中等输出驱动能力以及超低待机功耗的应用而言，LT3009 系列是理想的选择。该器件可提供 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 固定输出电压，而且也可以用作一款具一个低至 600mV 基准的输出电压范围的可调型器件。LT3009 采用 6 引脚 DFN 和 8 引脚 SC70 封装。
