ADI亚德诺 ADP7183 产品介绍
2026-03-09
0次
特性
- 输入电压范围：-2.0 V至-5.5 V
- 最大输出电流：−300 mA
- 固定输出电压选项：−0.5 V至−4.5 V
- 可调输出电压：−0.5 V至−VIN + 0.5 V
- 低输出噪声：4 µV rms（100 Hz至100 kHz）
- 噪声频谱密度：20 nV/√Hz（10 kHz到1 MHz）
- -300 mA负载下的电源抑制比(PSRR)：
- 75 dB（典型值，10 kHz）
- 62 dB（典型值，100 kHz）
- 40 dB（典型值，1 MHz）
- 初始输出电压精度(VOUT)：±0.5%（IOUT = −10 mA时）
- 在整个线路、负载与温度范围内的输出电压精度：±2.6%
- 工作电源电流(IGND)：-0.6 mA（典型值，空载）
- 低关断电流：−2 µA（典型值，VIN = −5.5 V）
- 在4.7 µF陶瓷输入和输出电容下稳定工作
- 正负使能逻辑
- 限流和热过载保护
- 8引脚、2 mm × 2 mm LFCSP封装
产品详情和应用

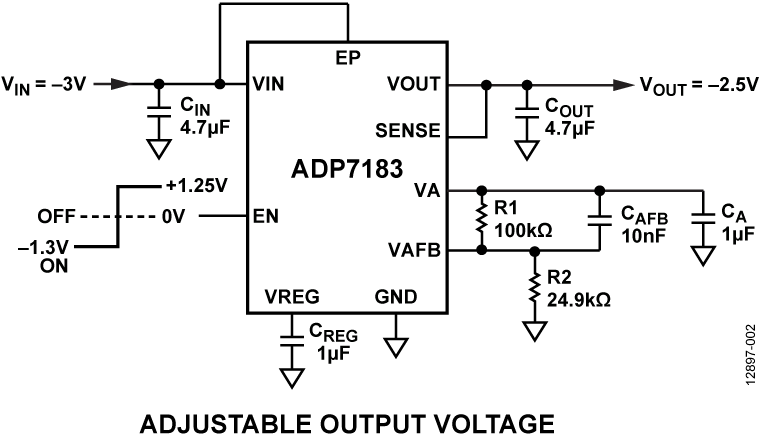

ADP7183是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器，采用-2.0 V至-5.5 V电源供电，最大输出电流为-300 mA。这款LDO稳压器适用于调节−0.5 V至−4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高PSRR、低噪声特性，仅需一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。
ADP7183提供15种固定输出电压选项。现有库存提供下列电压版本：−0.5 V、−1.0 V、−1.2 V、−1.5 V、−1.8 V、−2.0 V、−2.5 V、−3.0 V和−3.3 V。根据特殊要求，还可提供下列电压版本：−0.8 V、−0.9 V、−1.3 V、−2.8 V、−4.2 V和−4.5 V。另外，还提供可调型号，可通过外部反馈分压器将输出电压范围调节为−0.5 V至−VIN + 0.5 V。
使能逻辑特性能够与正负逻辑电平接口，以实现较大灵活性。
ADP7183稳压器输出噪声电压为4 μV rms，并不受输出电压影响。ADP7183提供8引脚、2 mm x 2 mm LFCSP封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大-300 mA输出电流的薄型、小尺寸应用。
应用
- 适应噪声敏感应用：模数转换器(ADC)、数模转换器(DAC)、精密放大器
- 通信和基础设施
- 医疗和保健
- 工业与仪器仪表
