特性

• OUT1保证200mA输出电流
• OUT2保证150mA输出电流
• 两路LDO在100mA负载时都能保证100mV (典型值)的低压差
• 漏极开路、低电平有效的100ms (最小)复位定时器(MAX8530)
• 40µV_RMS低输出噪声(MAX8531)
• 130µA低电源工作电流
• 关断电流小于1µA
• 热过载和短路保护
• 输出电流限制
• 提供小巧的封装
  • 1.16 x 1.57 x 0.6mm UCSP (3 x 2焊球)
  • 3mm x 3mm薄型QFN

产品详情和应用

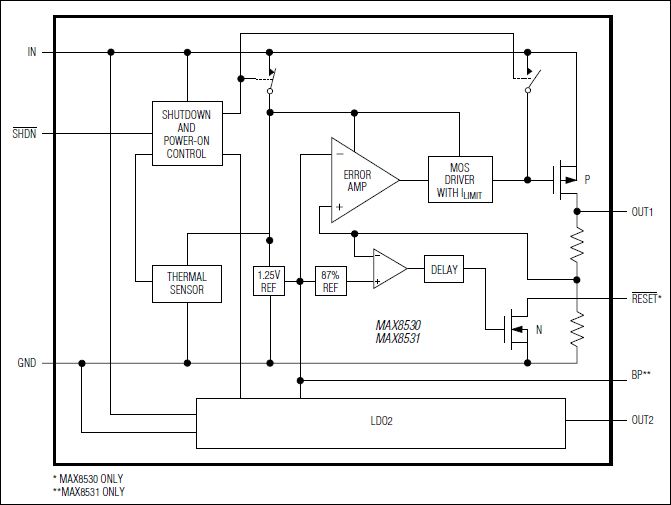

MAX8530/MAX8531采用微型UCSP和QFN封装，内置集成的微处理器复位电路(仅MAX8530)，可提供低压差电压和超低功率稳压等优点。这两款器件接受2.5V至6.5V的输入电压，输出电流可达200mA和150mA，且在100mA输出电流时具有100mV的典型低压差。MAX8530/MAX8531内置一个P沟道MOSFET调整管，电源电流可保持在130µA (两个LDO都工作时)，与负载电流和压差无关。其他功能包括短路保护和热关断保护。

MAX8530为微处理器提供漏极开路、低电平有效输出，以监测输出OUT1，且无需外部元件和调节。当OUT1降到标称输出电压87%以下时，MAX8530的/RESET引脚输出100ms (最小)的有效复位电平。MAX8531包含一个基准旁路引脚，以降低输出噪声(40µV_RMS)。

两款器件都具有逻辑控制的关断输入引脚，均采用6引脚UCSP封装和6引脚、底盘裸露的薄型QFN封装。

应用

• 蜂窝电话/无绳电话
• 数码相机
• 手持式仪表(PDA、掌上电脑)
• 笔记本电脑
• PCMCIA卡
• PDA与掌上电脑
• 无线局域网(WLAN)
