特性

• 输出电流：500mA
• 电压差：350mV
• 输入电压范围：1.6V 至 45V
• 可编程精密限流：±10%
• 输出电流监控：I_OUT 的 1/500
• 可编程最小 I_OUT 监控器
• 温度监控器：10mV/°C
• 故障 (FAULT) 指示器：限流、限热或最小 I_OUT
• 低噪声：25μV_RMS (10Hz 至 100kHz)
• 可调输出 (V_REF = V_OUT(MIN) = 0.6V)
• 输出容差：±2% (在整个负载、线路和温度范围内)
• 采用低 ESR、陶瓷输出电容（最小值 3.3μF）便可稳定工作
• 关断电流：<1μA
• 电池反接和限热保护

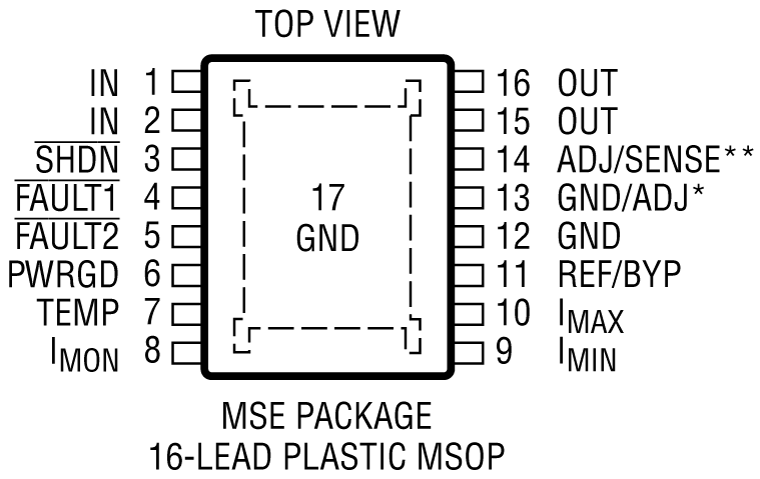

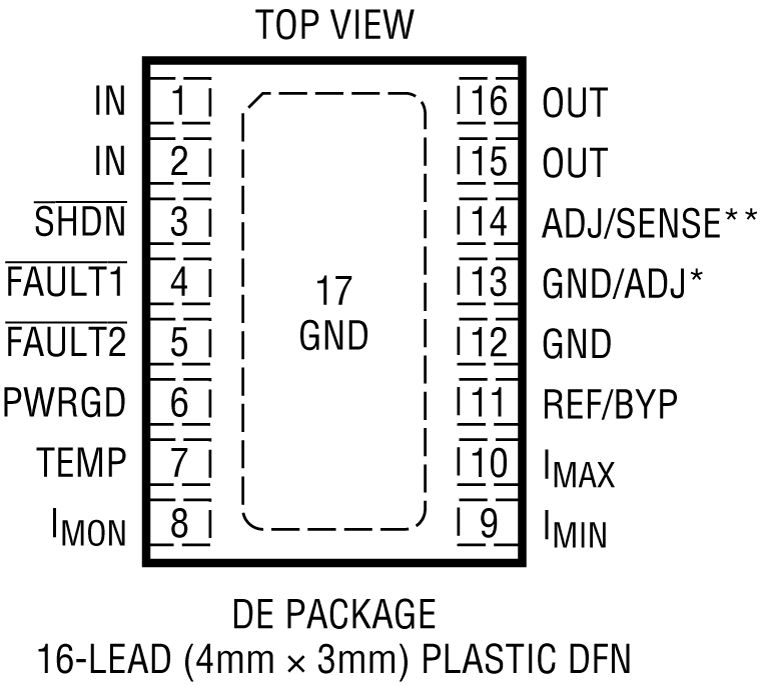

• 16 引脚 4mm x 3mm DFN 封装和 MSOP 封装



产品详情和应用

LT^®3055 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器。该器件可提供 500mA 输出电流和一个 350mV 压差电压。一个 10nF 旁路电容器将输出噪声降低至 25μV_RMS (在一个 10Hz 至 100kHz 的带宽内)，并对基准实施软起动。LT3055 的 ±45V 额定输入电压以及其精准的电流限值和诊断功能使得该 IC 成为坚固、高可靠性应用的理想选择。

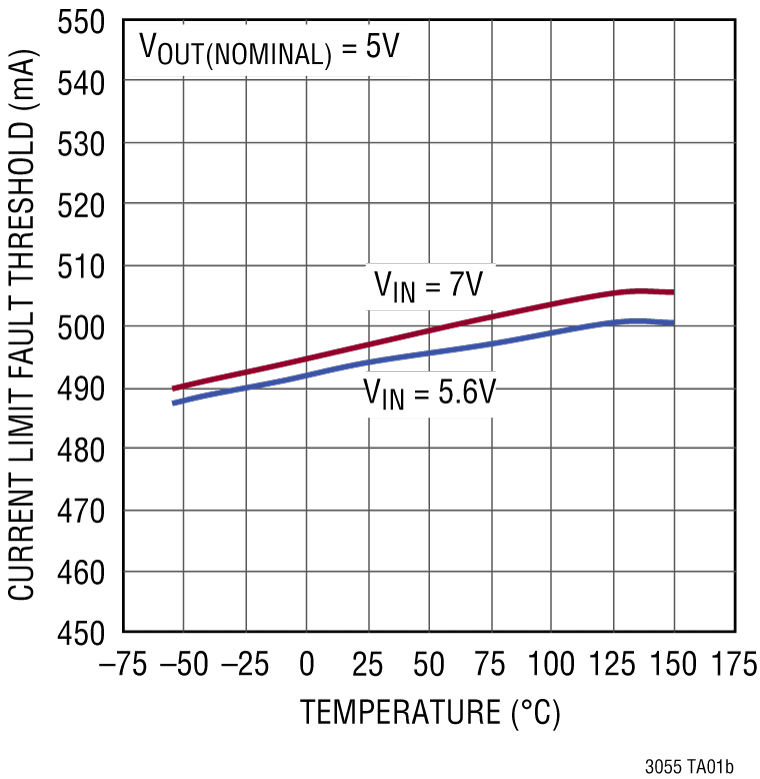

由单个电阻器负责设置 LT3055 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。另一个电阻器用于设置 LT3055 的最小输出电流监视器，对于检测开路情况是很有用。电流监视器功能电路提供了一个等于 1/500 输出电流的电流。如果 LT3055 处于电流限制状态 (FAULT2)、在低于其最小输出电流的条件下运作 (FAULT1) 或处于热限制状态 (FAULT1 和 FAULT2)，则逻辑故障引脚将置为低电平。

LT3055 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

LT3055 可提供 3.3V 和 5V 固定输出电压，以及用作一个 0.6V 至 40V 输出电压范围的可调型器件。

• 受保护的天线电源
• 汽车智能信息服务系统
• 工业应用 (货车、叉式升降机等)
• 高可靠性应用
• 对噪声敏感的 RF 或 DSP 电源
