ADI亚德诺_LT3099_产品介绍

ADI亚德诺 LT3099 产品介绍

2026-03-09 0次

特性

超低有效值噪声：1.4μV_RMS（10Hz 至 100kHz）
超低点噪声：10kHz 时为 4nV/√Hz

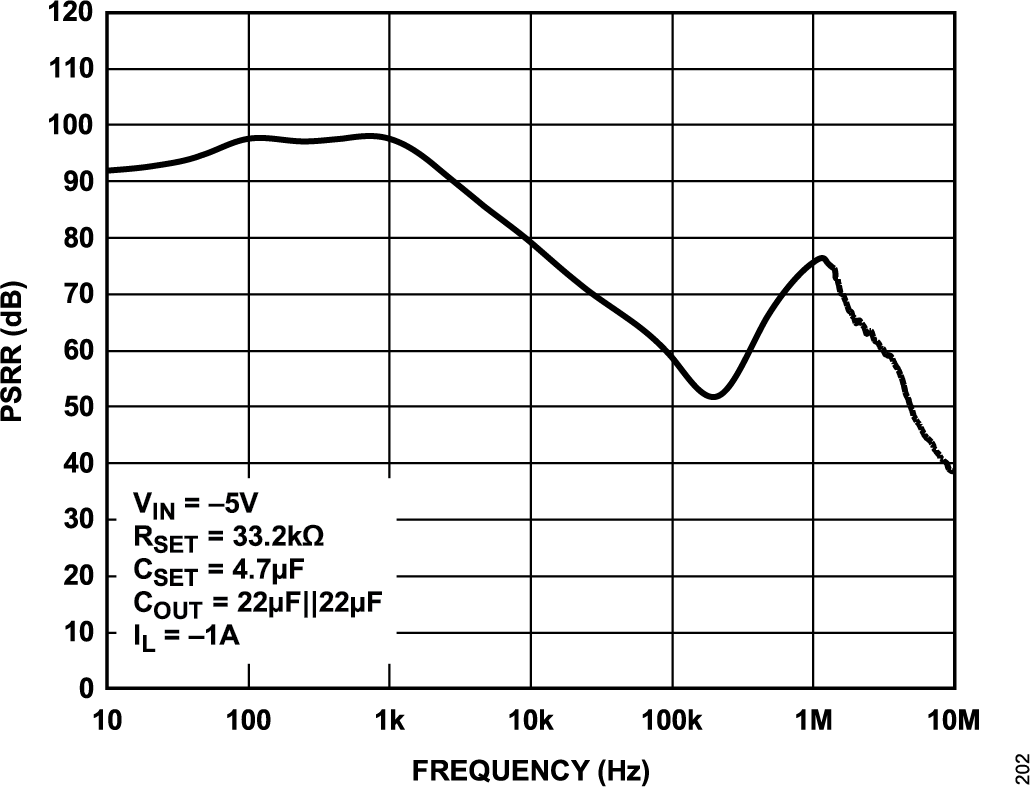

超高 PSRR：1MHz 时为 75dB
输出电流：1A
宽输入电压范围：-3.5V 至 -20V
单电容器可改善噪声和 PSRR
100μA SET 引脚电流：初始精度 ±0.5%

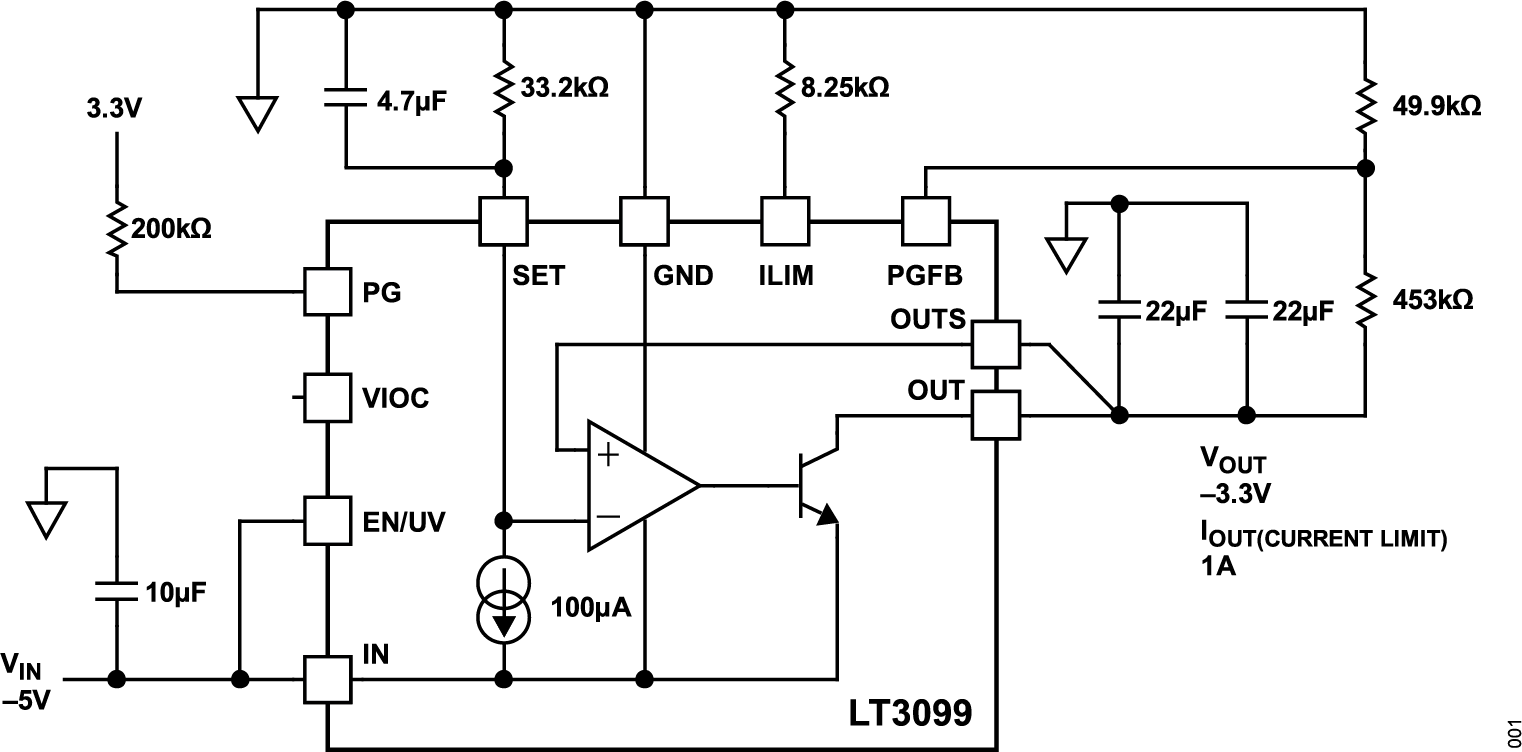

单电阻器编程输出电压
可编程限流值
低电压差：350mV

输出电压范围：0V 至 -19V
可编程电源良好和快速启动
双向精密使能/UVLO
可管理功耗的 VIOC 引脚
可并联以实现更低的噪声和更高的电流
具有折返功能的内部电流限制
最小输出电容器：10μF 陶瓷

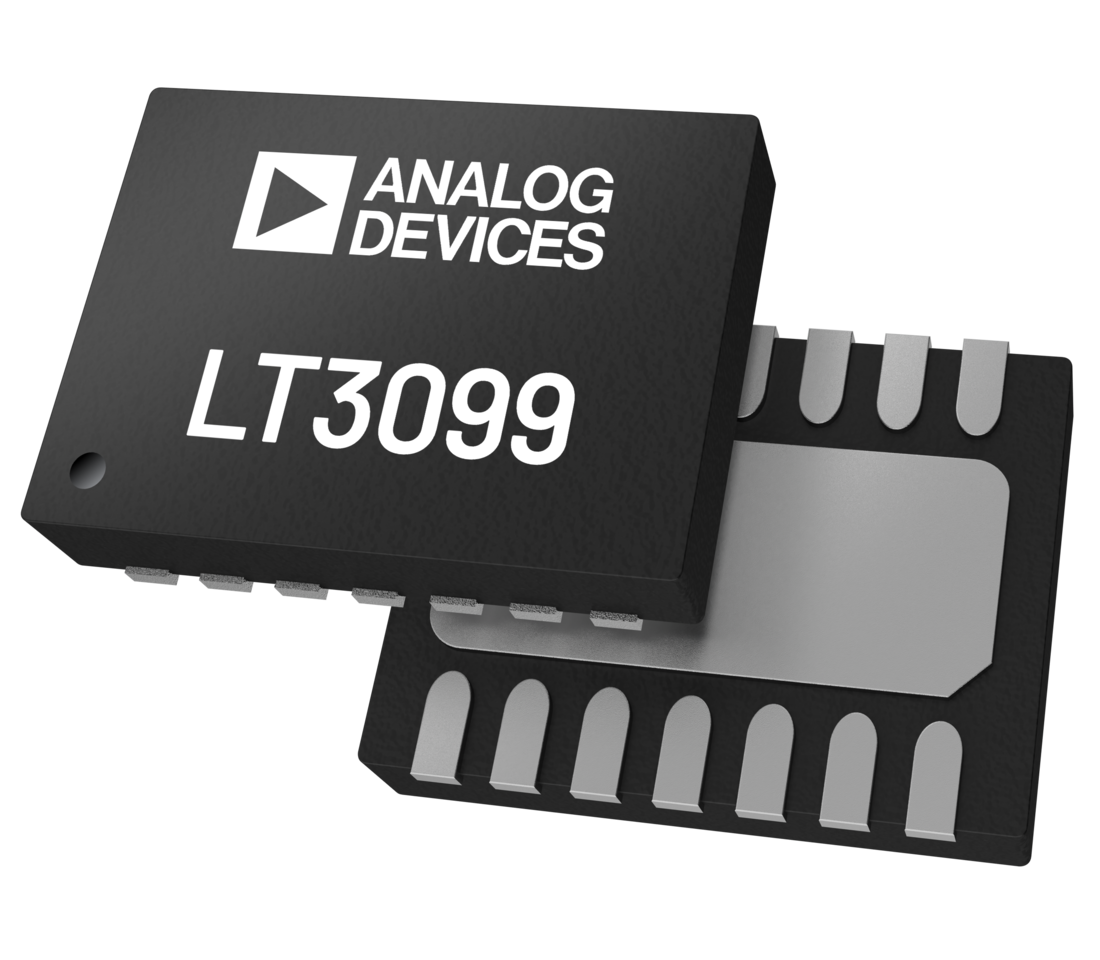

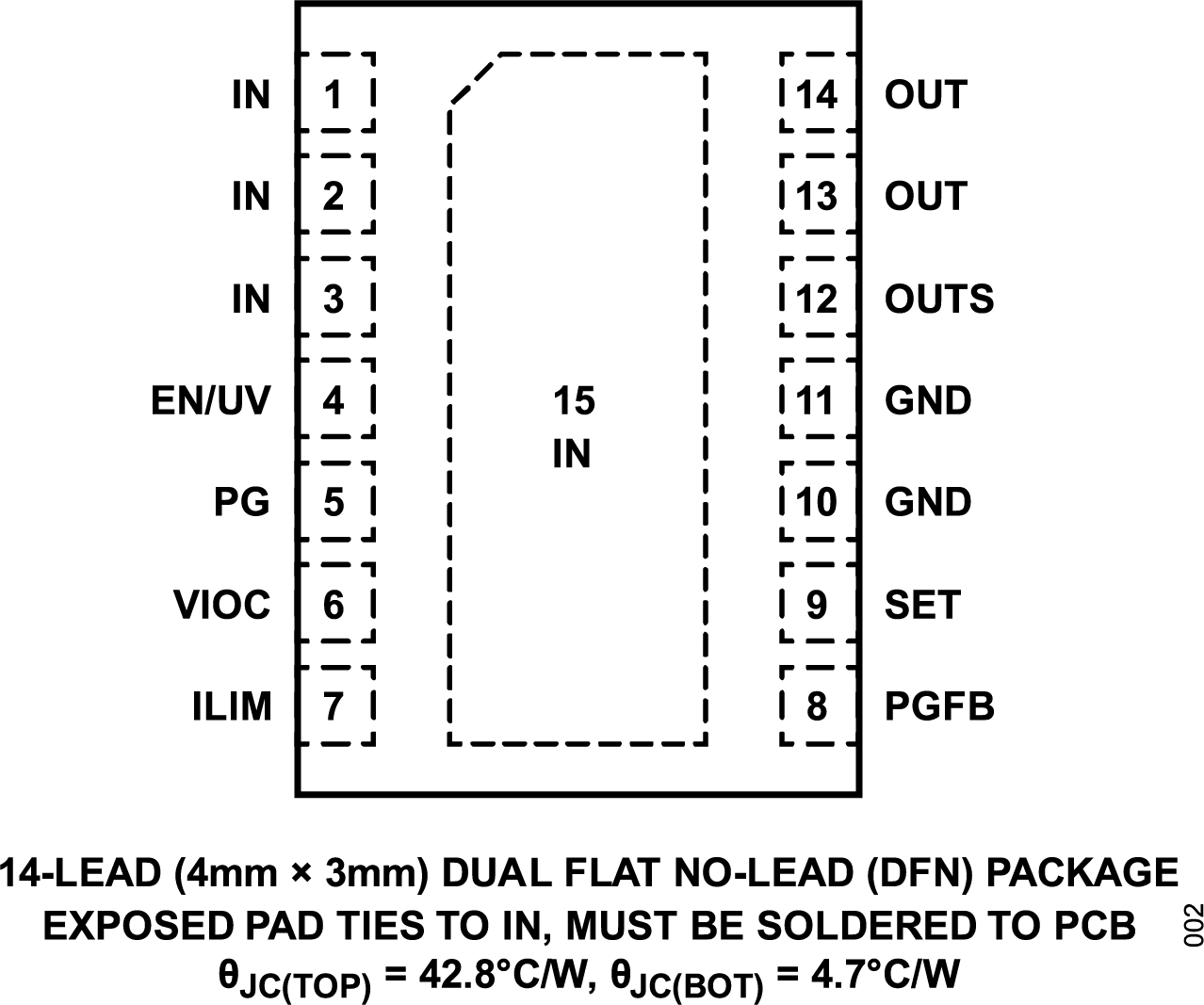

紧凑型 14 引脚 4mm x 3mm DFN 封装

产品详情和应用

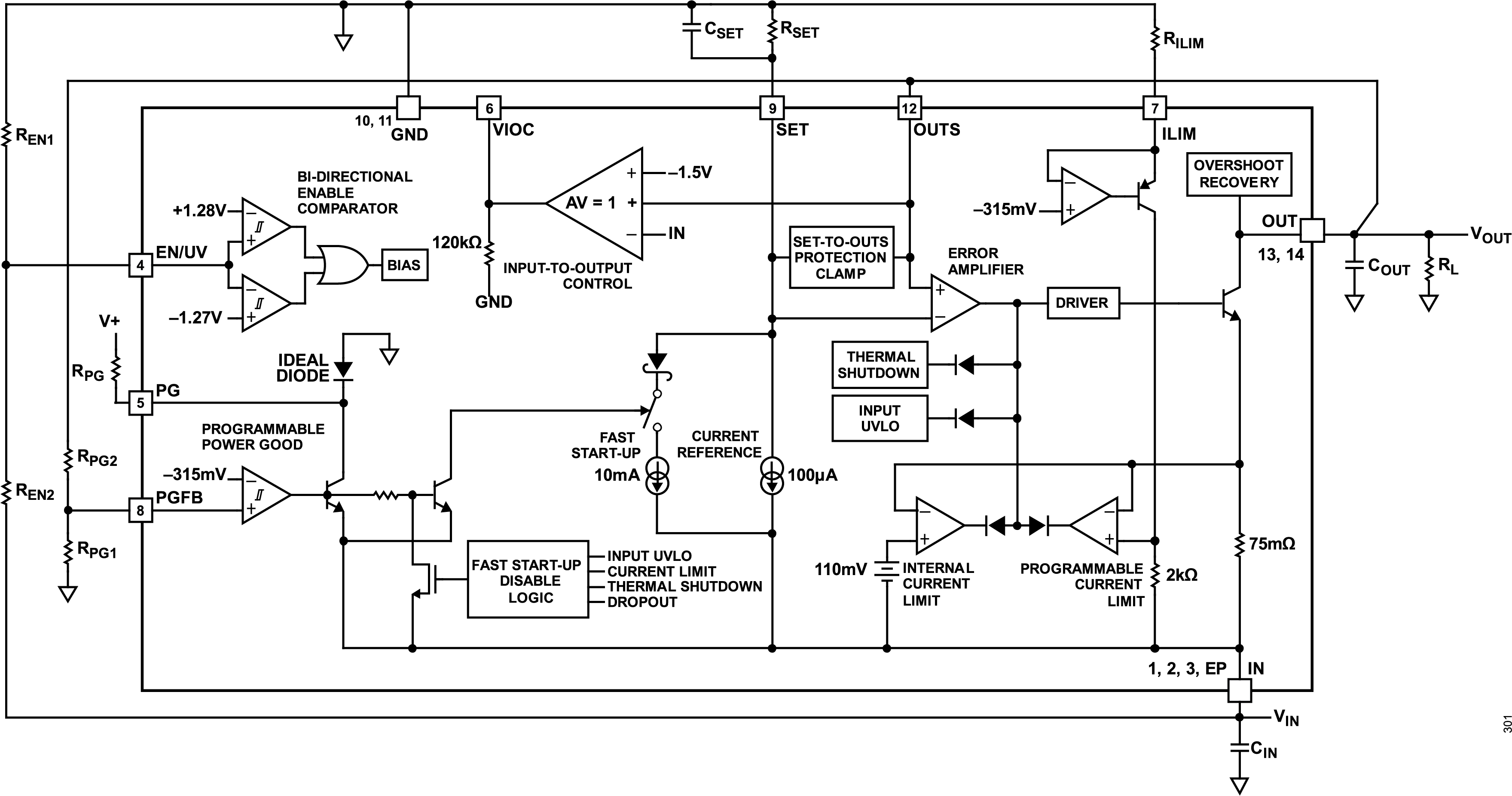

LT3099 是一款高性能、低压差负线性稳压器，采用 ADI 公司的超低噪声和超高电源抑制比 (PSRR) 架构，可为噪声敏感型应用供电。LT3099 设计为精密电流基准，后接高性能电压缓冲器，可以轻松并联以进一步降低噪声、增加输出电流并在 PCB 上散热。

该器件在典型的 350mV 压差下提供 1A 电流。工作静态电流标称值为 2.9 mA，关断时降至 5μA。LT3099’ 的宽输出电压范围 (0V 至 -19V) 误差放大器以单位增益工作，并提供几乎恒定的输出噪声、PSRR、带宽和负载调节，与编程输出电压无关。此外，该调节器还具有双向使能引脚、可编程限流值、快速启动功能，以及指示输出电压调节的可编程电源正常指示。该调节器具有跟踪功能，可控制上游电源，从而维持 LT3099 两端的恒定电压并最大限度地降低功耗。

内置保护包括带折返功能的内部电流限制和带滞后功能的热限制。LT3099 采用耐热增强型 4mm × 3mm DFN 封装。

应用

射频电源和精密电源
极低噪声仪器仪表
高速/高精度数据转换器
医疗应用：诊断和成像
开关电源后置调节器
