特性

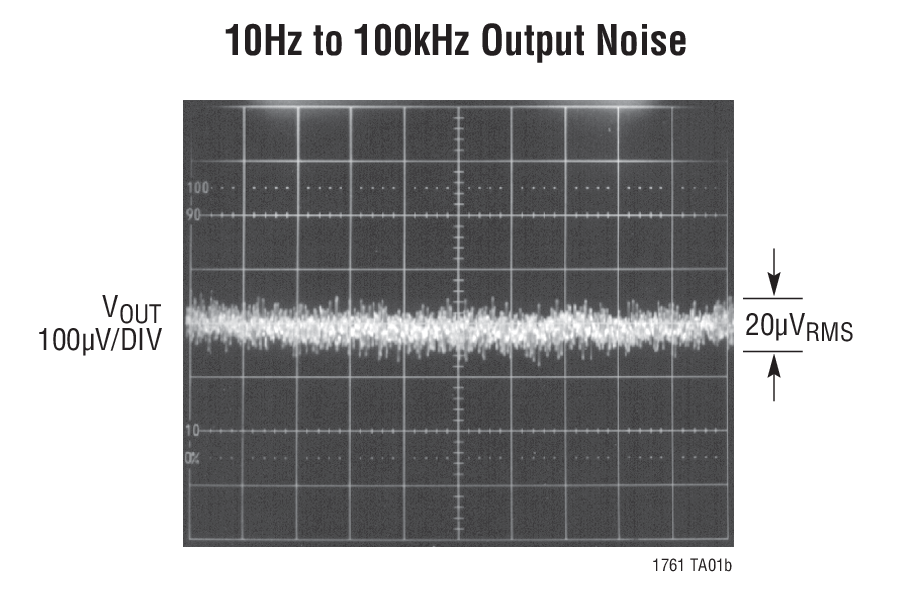

• 低噪声：20μV_RMS (10Hz 至 100kHz)
• 低静态电流：20μA
• 宽输入电压范围：1.8V 至 20V
• 输出电流：100mA
• 非常低的停机电流：<0.1μA
• 低压差电压：300mV (在 100mA)
• 固定输出电压：1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V、5V
• 可调输出范围：1.22V 至 20V
• 可在采用 1μF 输出电容器时实现稳定
• 可在采用铝电容器、钽电容器或陶瓷电容器时实现稳定
• 反向电池保护
• 无反向电流
• 无需保护二极管
• 过流和过热保护

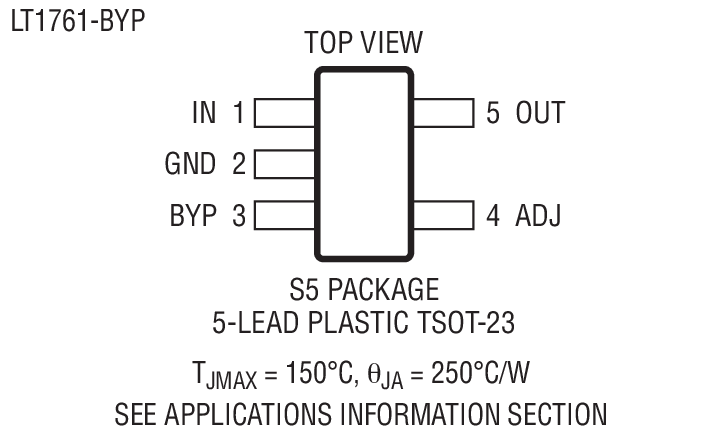

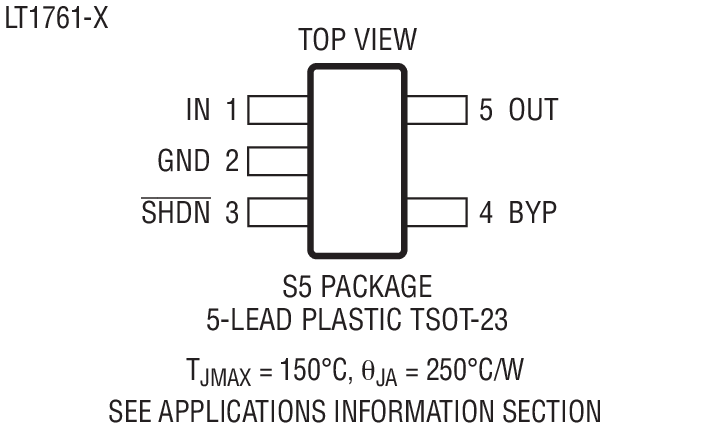

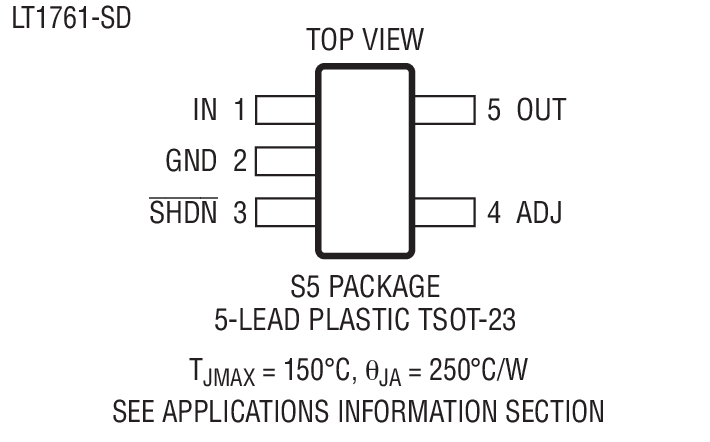

• 采用纤巧型 5 引脚 TSOT-23 封装

产品详情和应用

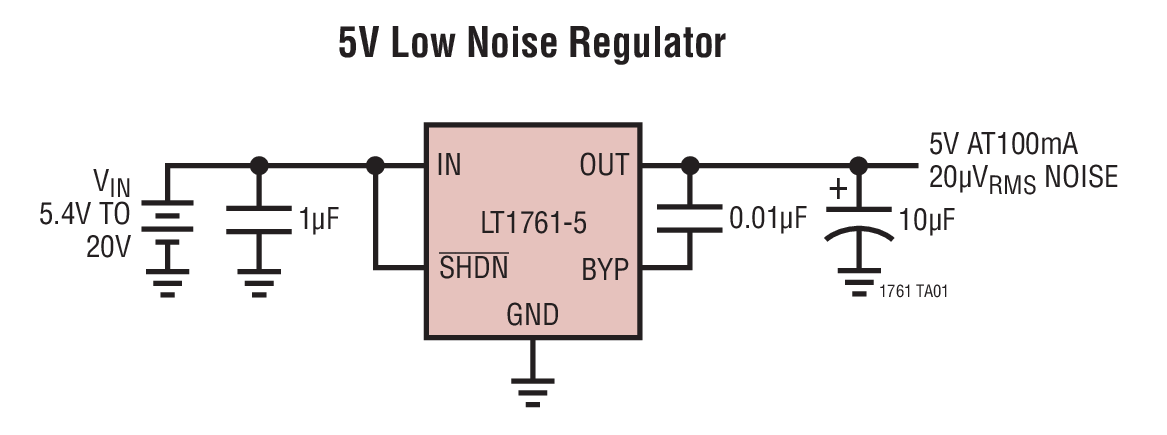

LT^®1761 系列是微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器，输出噪声将降至 20μV_RMS (在 10Hz 至 100kHz 的带宽之内)。该系列专为在电池供电型系统中使用而设计，20μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 <0.1μA。这些器件可在一个 1.8V 至 20V 的输入电压范围内运作，并能够提供 100mA 输入电流和 300mV 的压差电压。静态电流处于良好受控状态，与采用其他许多稳压器时不同，在压降条件下静态电流并不上升。

LT1761 稳压器可在采用低至1μF输出电容器时实现稳定。可以采用小的陶瓷电容器，而不像其他稳压器那样必需使用串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供 1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V 和 5V 的固定输出电压，并可用作一款具有 1.22V 基准电压的可调型器件。LT1761 稳压器采用 5 引脚 TSOT-23 封装。

• 蜂窝电话
• 寻呼机
• 电池供电型系统
• 频率合成器
• 无线调制解调器
