ADI亚德诺 LT3012 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4V 至 80V
低静态电流：40μA

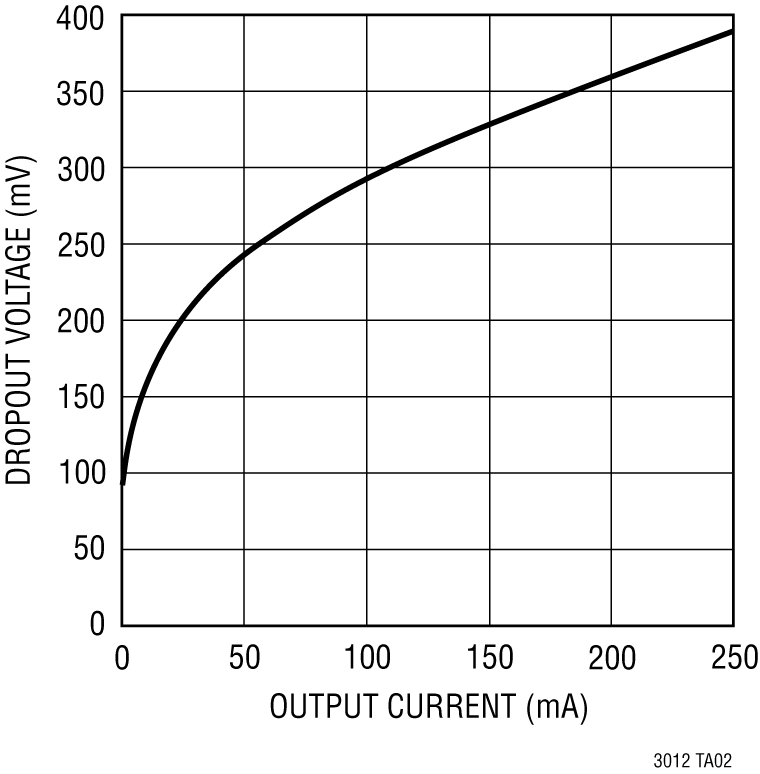

低压差电压：400mV
输出电流：250mA
无需保护二极管
可调输出范围：1.24V 至 60V
停机模式中的静态电流为 1μA
采用 3.3μF 输出电容器时可实现稳定

采用铝电容器、钽电容器或陶瓷电容器时可实现稳定
反向电池保护
没有从输出至输入的反向电流
具热限制功能
耐热增强型 16 引脚 TSSOP 和 12 引脚 (4mm × 3mm) DFN 封装
通过AEC-Q100汽车应用认证

产品详情和应用

LT3012是一款高电压、微功耗低压差线性稳压器。该器件能够提供250mA输出电流，具有400mV压差。LT3012专为电池供电或高电压系统设计，低静态电流（工作模式下为40µA，关断模式下为1µA）特性使其非常适合此类应用。在压差模式下，静态电流也受到很好地控制。

LT3012的其他特性包括能够采用极小的输出电容工作。该稳压器的输出端仅配备3.3µF电容可实现稳定操作，而大多数旧款器件则需要采用10µF至100µF电容来确保稳定。可以使用小型陶瓷电容，而不像其他稳压器那样通常需要使用串联电阻(ESR)。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

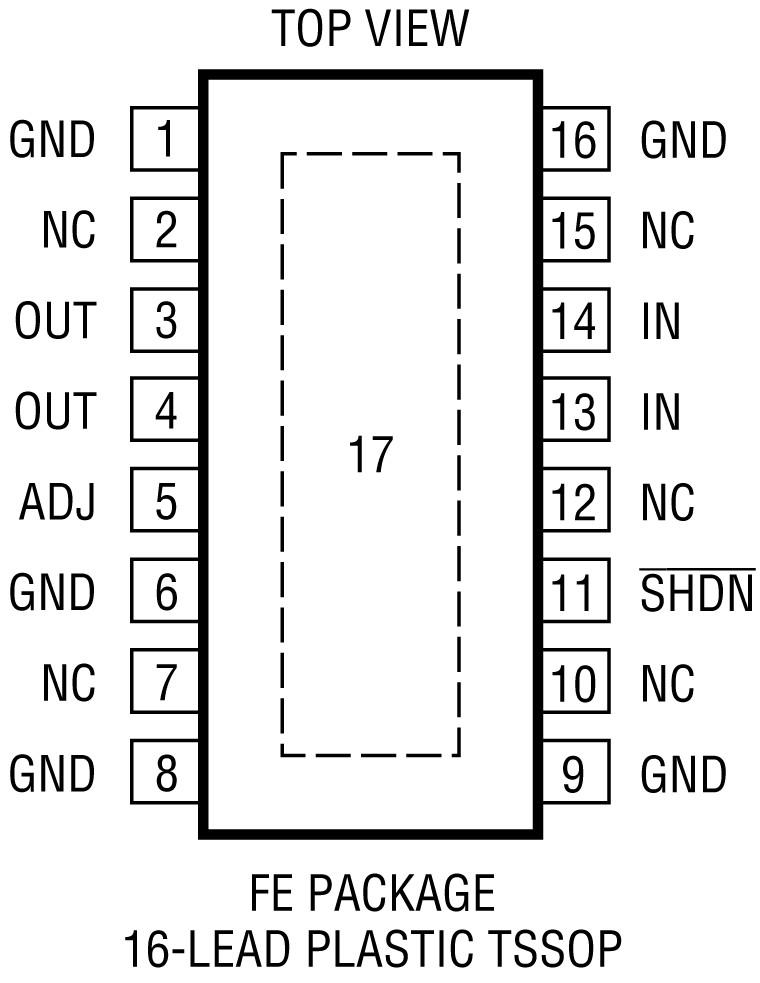

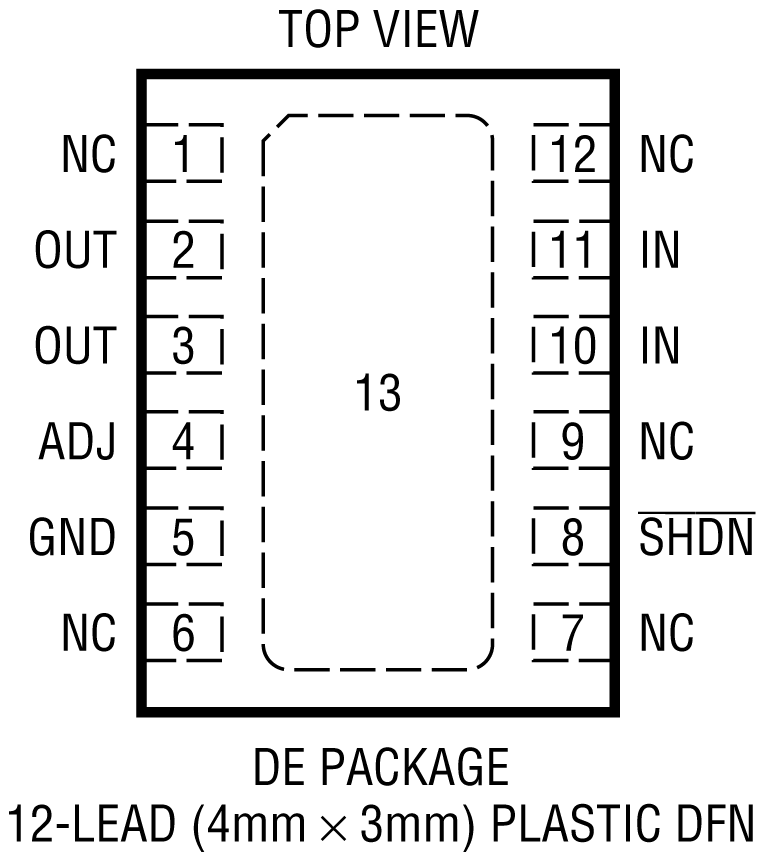

该器件提供可调输出和1.24V基准电压。LT3012稳压器采用16引脚TSSOP和12引脚薄型(0.75mm) (4mm × 3mm) DFN两种封装，带裸露焊盘以增强热处理能力。

关断引脚

LT3012

是
