ADI亚德诺 ADP1762 产品介绍
2026-03-09
0次
特性
- 输出电流：2 A（最大值）
- 低输入电压电源范围
- VIN = 1.10 V 至 1.98 V，无需外部偏置电源
- 固定输出电压范围：VOUT_FIXED = 0.9 V 至 1.5 V
- 可调输出电压范围：VOUT_ADJ = 0.5 V 至 1.5 V
- 超低噪声：2 μV rms, 100 Hz 至 100 kHz
- 噪声频谱密度
- 4 nV/√Hz (10 kHz)
- 3 nV/√Hz (100 kHz)
- 低压差：62 mV（典型值，2 A负载）
- 工作电源电流：4.5 mA（典型值，空载）
- 线路、负载和温度范围内的固定输出电压精度：±1.5%
- 出色的电源电压抑制比(PSRR)性能
- 典型值62 dB（10 kHz，2 A负载时）
- 典型值46 dB（100 kHz，2 A负载时）
- 出色的负载/线路瞬态响应
- 软启动可降低浪涌电流
- 针对小型10 μF陶瓷电容进行了优化
- 限流和热过载保护
- 电源良好指示
- 精密使能

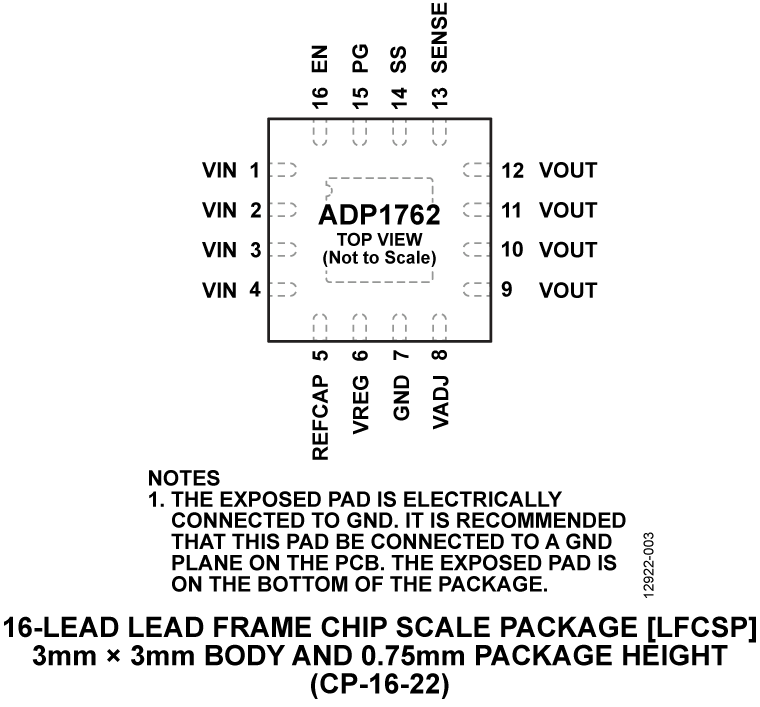

- 16引脚、3 mm × 3 mm LFCSP封装
- 通过AEC-Q100汽车应用认证
产品详情和应用
ADP1762是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达2 A的输出电流。
ADP1762具有低至62 mV（典型值，2 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。
ADP1762经过优化，采用10 μF小型陶瓷型输出电容便能实现稳定工作。ADP1762具有出色的瞬态响应性能，所占电路板面积极小。

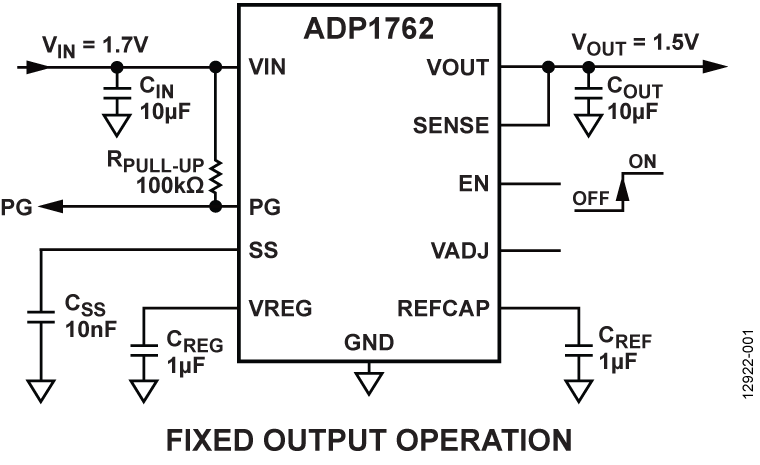

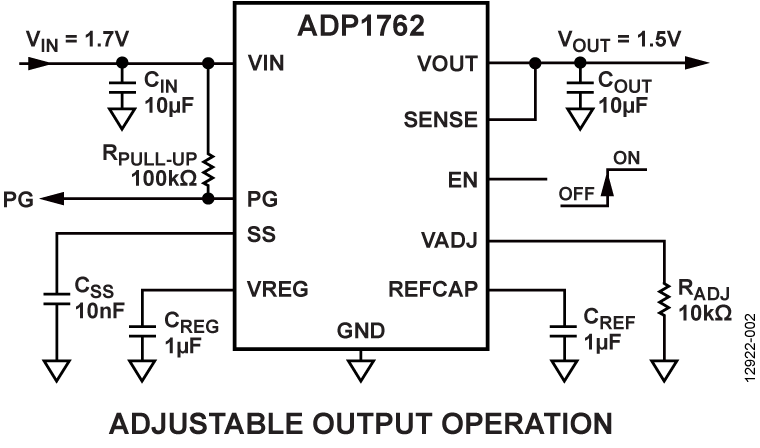

ADP1762提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。
ADP1762将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1762采用16引脚小型LFCSP封装，是适合各种应用的最小尺寸解决方案。
应用
- 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
- 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
- 医疗健康
- 工业与仪器仪表
