特性

• 输入电压范围：1.7V至5.5V
• 工厂可选输出电压为0.6V至3.7875V，步进为12.5mV
• 37µV_RMS 输出噪声，10Hz至100kHz
• 工作电源电流：1.95mA（最大值）
• 70dB PSRR (10kHz)
• 600mA（最大值）输出电流(OUT1)
• 300mA（最大值）输出电流(OUT2/3)
• 直流精度为±1.25%（在整个负载、线路和温度范围内）
• I_MAX1/2/3负载(3.3V_IN)时155mV（最大值）压降
• 关断电源电流：< 1µA
• 过流和过温保护
• 输出到输入反向电流保护
• 独立低电平有效RESET输出
• 3mm x 3mm 16引脚TQFN封装
• -40°C至125°C 1级汽车应用温度范围

产品详情和应用

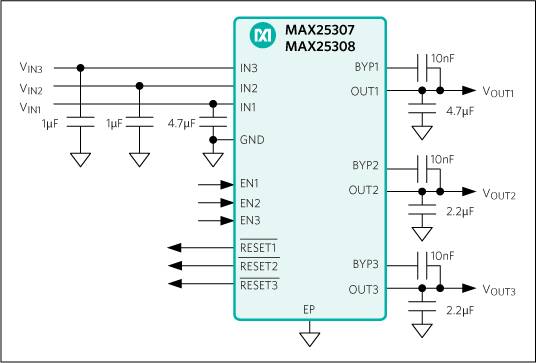

MAX25307/MAX25308均属于双路/三路输出线性稳压器系列，在通道1上提供高达600mA的电流，在通道2和3上提供高达300mA的电流，在10Hz至100kHz范围内，输出噪声仅为37μV_RMS。这些稳压器在宽输入电压范围内保持±1.25%的输出精度，满载时仅需要155mV（最大值）的输入至输出裕量。1.95mA最大无负载电源电流不会受压差影响。每路输出均可在工厂以12.5mV步进，在0.6V至3.7875V范围内编程设置。除了输入、输出和旁路电容外，无需外部元件。每个输出都有一个独立的使能输入和低电平有效RESET输出。

应用

• 先进驾驶辅助系统(ADAS)
• 信息娱乐系统
• 负载点
