特性

• 输出可并联以实现较高电流和散布热量
• 输出电流：1.1A
• 利用单个电阻来设置输出电压

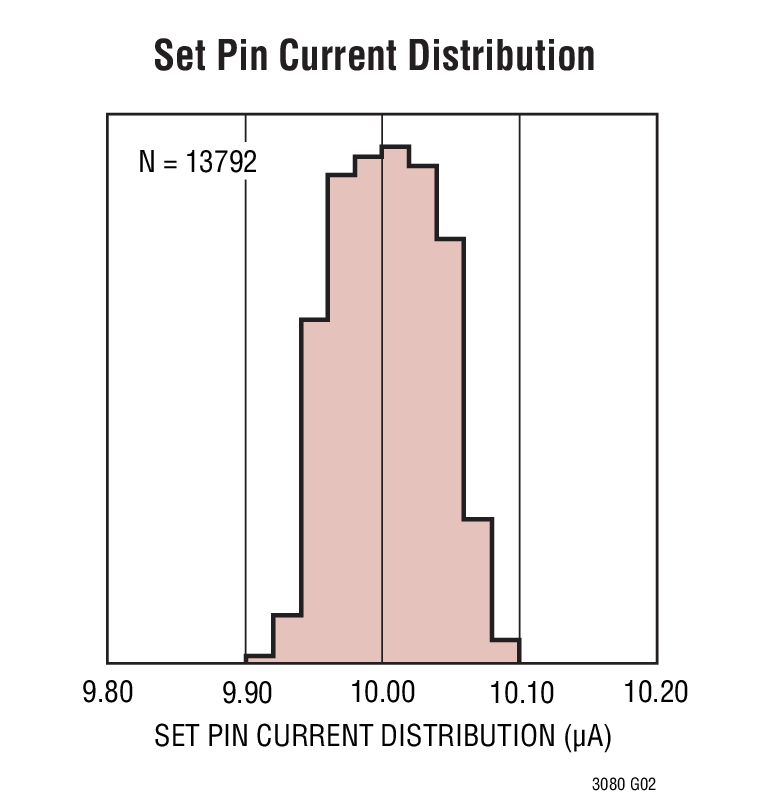

• SET 引脚电流的初始准确度为 1%
• 输出可调至 0V
• 低输出噪声：40μV_RMS (10Hz 至 100kHz)
• 宽输入电压范围：1.2V 至 36V
• 低压差：350mV (SOT-223 除外)
• < 1mV 负载调节
• < 0.001%/V 电压调节
• 最小负载电流：0.5mA
• 采用 2.2μF (最小值) 陶瓷输出电容器可稳定
• 折返电流限制和过热保护功能

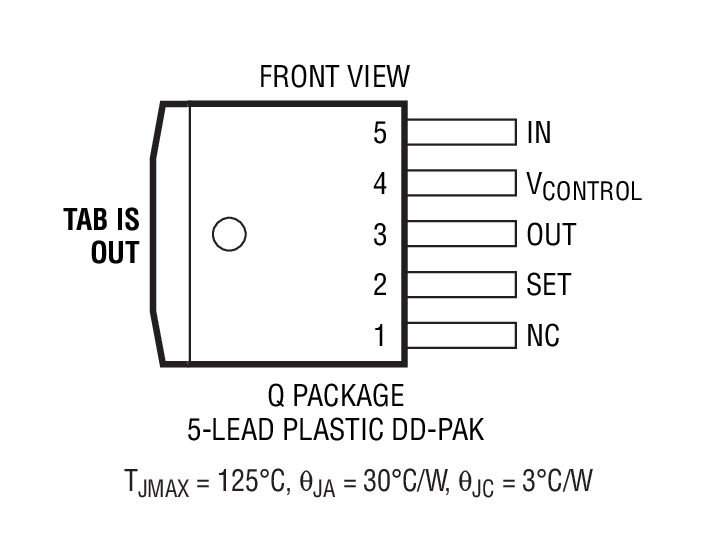

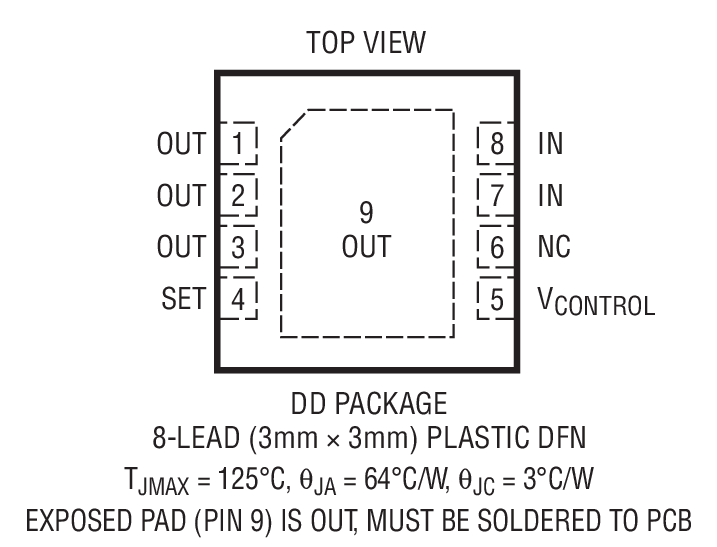

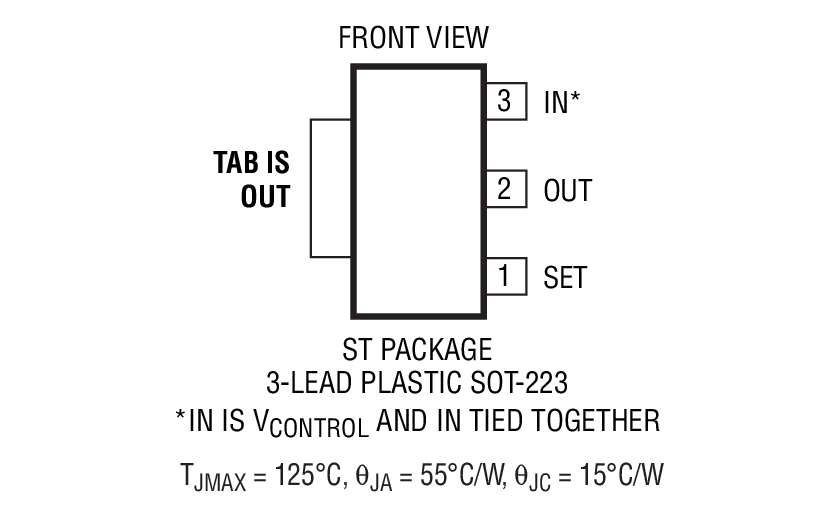

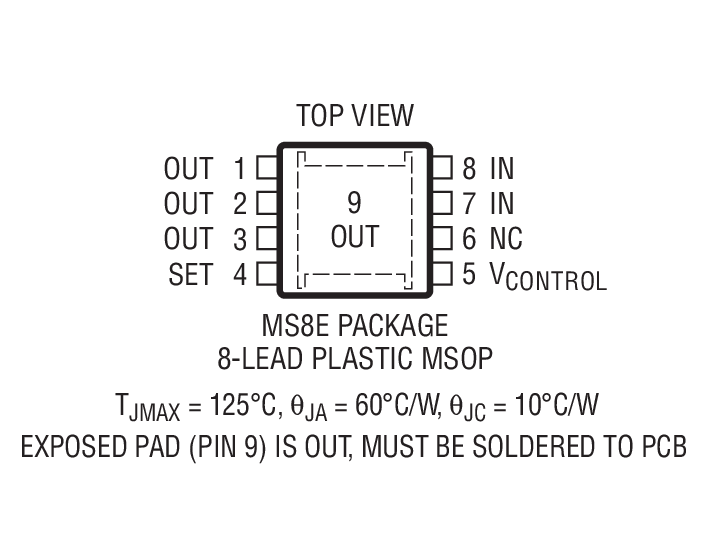

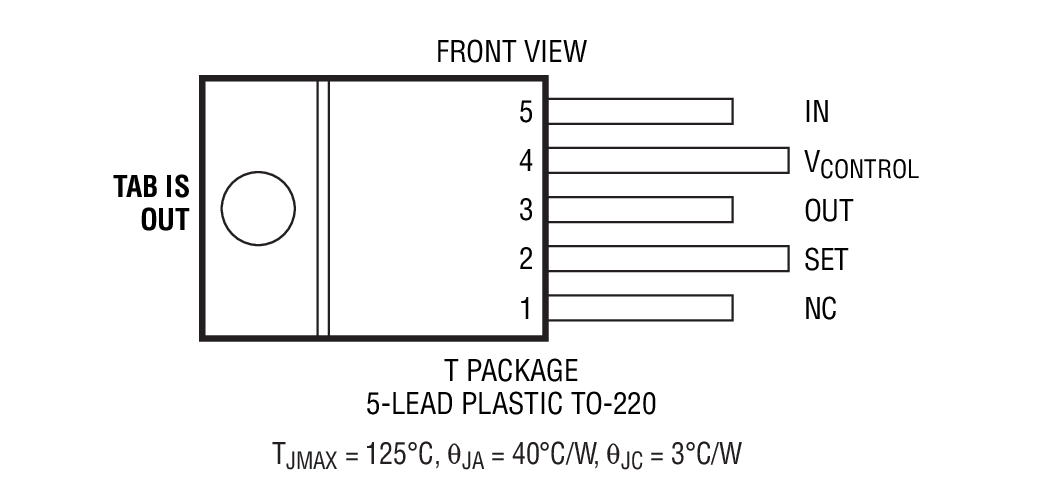

• 采用 8 引脚 MSOP、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和 3 引脚 SOT-223 封装

产品详情和应用

LT^®3080 是一款 1.1A 低压差线性稳压器，可直接并联以增加输出电流或在表面贴装型电路板上散播热量。该新型稳压器被设计为一款精准电流源和电压跟随器，因而可在许多需要高电流、可调至零且无散热器的应用中使用。而且，该器件还引出了传输晶体管的集电极，以在与多个输入电源一起使用时实现低压差操作 (低至 350mV)。

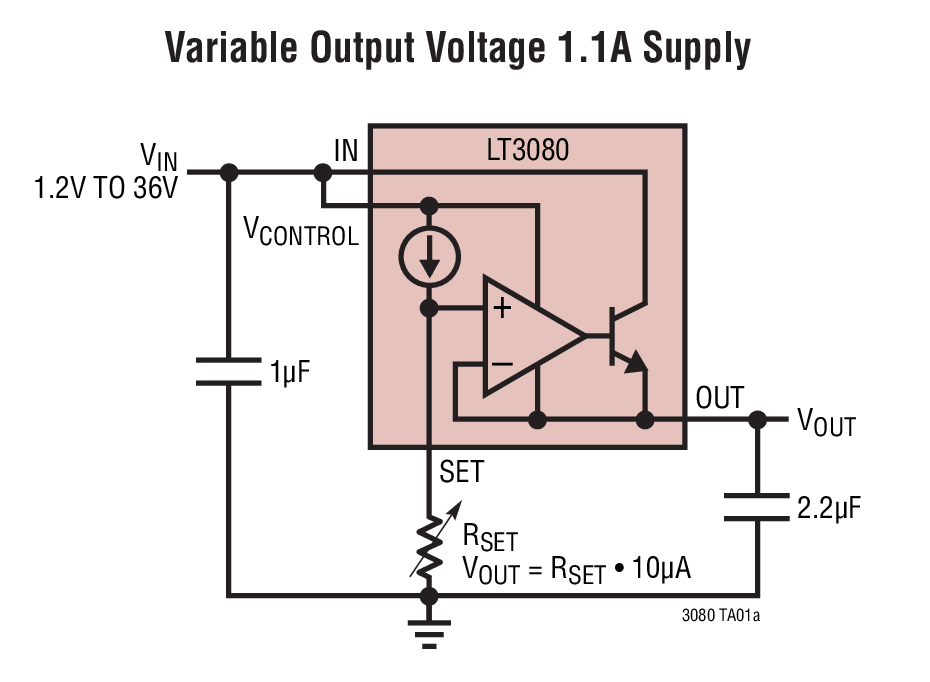

LT3080 的一个重要的特点是能够提供一个宽输出电压范围。利用流经单个电阻器的基准电流，可以把输出电压设置为 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时，LT3080 可实现稳定，而且该 IC 采用了无需额外 ESR 的小陶瓷电容器，而其他稳压器则常常做不到这一点。

内部保护电路包括电流限制和热限制。LT3080 稳压器采用 8 引脚 MSOP (具有一个裸露衬垫以改善热特性)、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和使用简单的 3 引脚 SOT-223 封装版本。

• 高电流全表面贴封装电源
• 高效率线性稳压器
• 用于开关电源的后置稳压器
• 低元件数目可变电压电源
• 低输出电压电源
