ADI亚德诺_LT3097_产品介绍

ADI亚德诺 LT3097 产品介绍

2026-03-09 0次

特性

超低输出 RMS 噪声：0.8μV RMS（10Hz 至 100kHz）
超低输出噪声声谱密度：2 nV/√Hz（正）和 2.2 nV/√Hz（负）(10kHz)
超低 1/f 噪声：10μV p-p（正）和 3.2 μV p-p（负）（0.1Hz 至 10 Hz）

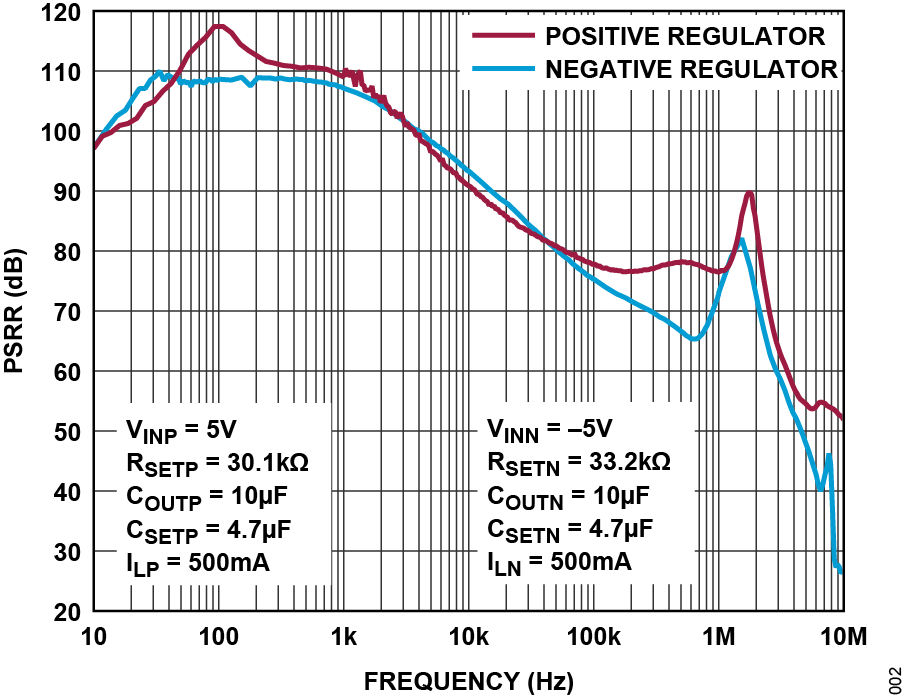

超高 PSRR：76dB（正）和 74dB（负）(1MHz)
输出电流：500mA
宽输入电压范围：±1.8V 至 ±20V
每个通道一个电容器，可改善噪声和 PSRR
SET 引脚电流：100μA，±1% 初始精度
每个通道一个电阻器，可编程输出电压

可编程限流值
低电压差：低压差：260mV（正）和 235mV（负）
输出电压范围：0V 至 15V（正）和 0V 至 –19.5V（负）
可编程电源正常
快速启动能力

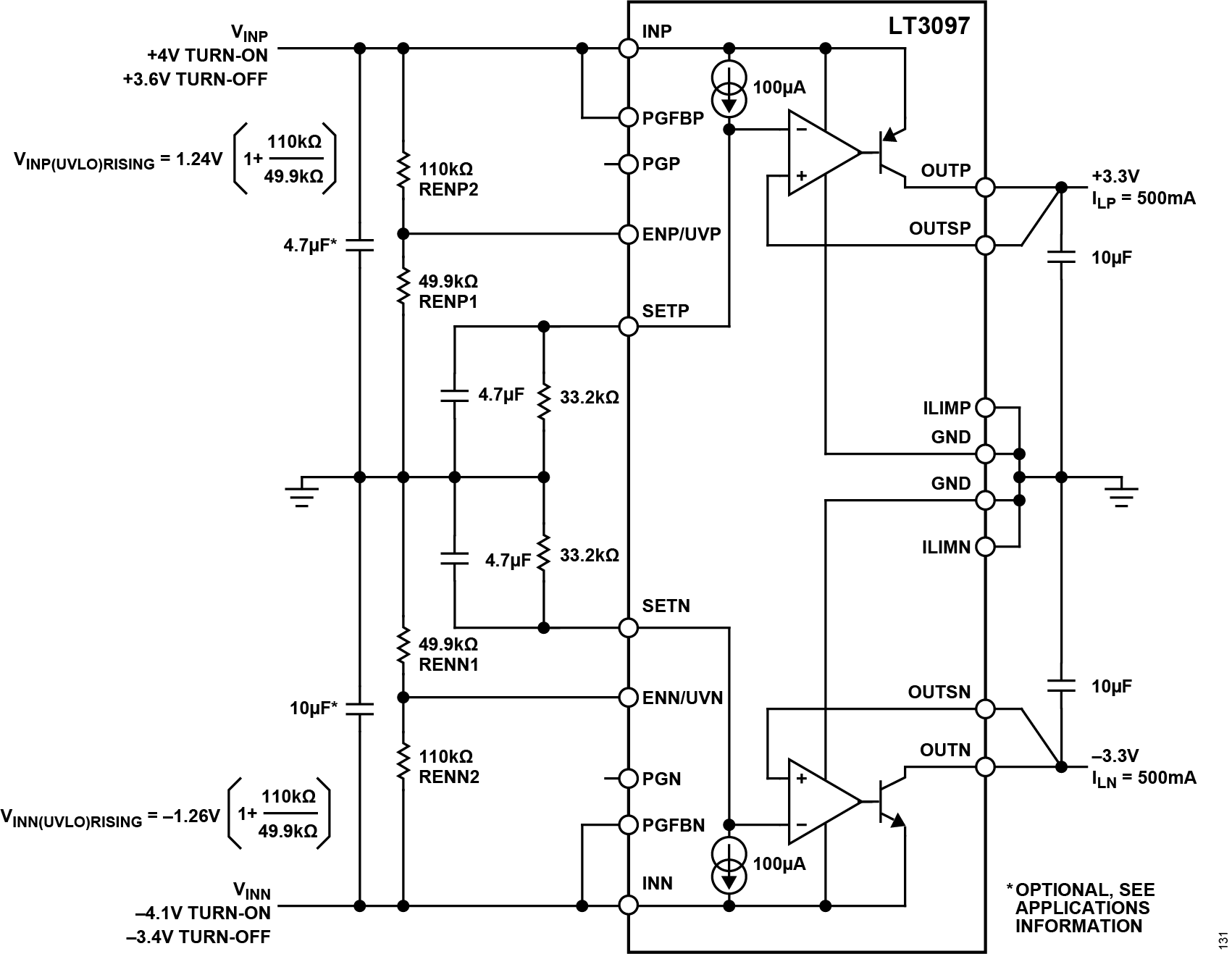

精密使能/欠压锁定 (UVLO)
带折返功能的内部限流值
最小输出电容器：10 μF 陶瓷电容

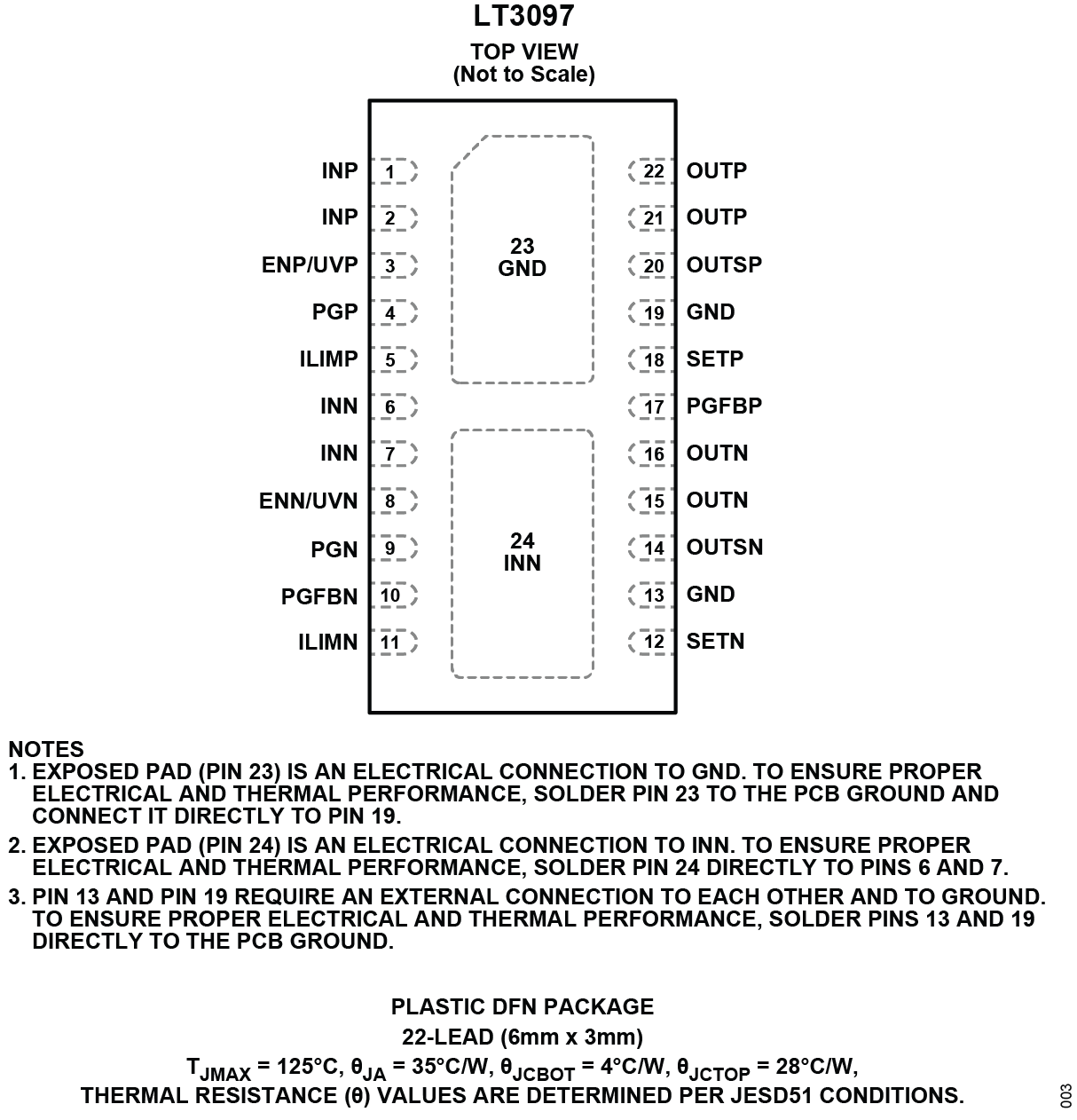

紧凑薄型、22 引脚、6mm × 3mm 塑料 DFN 封装

产品详情和应用

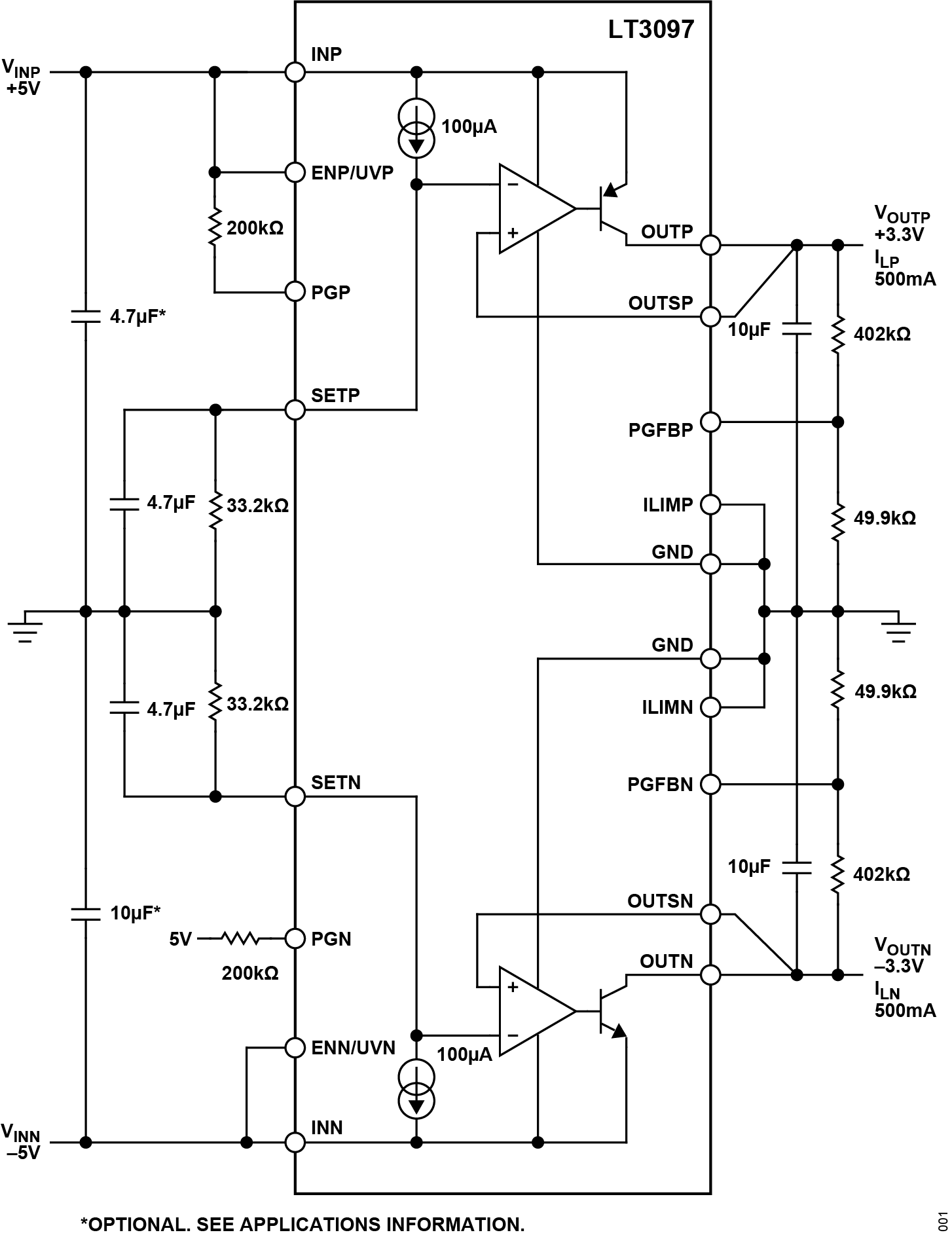

LT3097 是一款双通道（正/负）、高性能、低压差线性稳压器，采用 ADI 公司的超低噪声和超高电源抑制比 (PSRR) 架构，可以为噪声敏感型应用供电。每个稳压器提供高达 500mA 的电流，典型压差为 260mV/235mV（正/负）。

静态工作电流标称值为 2.2mA/2.35mA（正/负），关断时降至 0.3μA/3μA（正/负）。LT3097 具有宽输出电压范围（正输出为 0V 至 15V，负输出为 0V 至 -19.5V）误差放大器，以单位增益工作，可提供几乎恒定的输出噪声、PSRR、带宽和负载调整性能，且不受编程输出电压的影响。

LT3097 的每个通道采用最小 10 μF 的陶瓷输出电容即可稳定工作。内置保护包括带折返的内部限流值和带滞后的热限制。正稳压器还包括电池反接保护和反向电流保护。LT3097 采用散热增强型 22 引脚 6mm × 3mm 塑料双扁平无引脚 (DFN) 封装。

应用

双极性低噪声电源
RF 电源：锁相环、压控振荡器 (VCO)、混频器、低噪声放大器和功率放大器
低噪声仪器仪表
高速和高精度数据转换器
医疗应用：成像和诊断
精密电源
开关电源的后稳压器
