ADI亚德诺 LT3013 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4V 至 80V
低静态电流：65μA

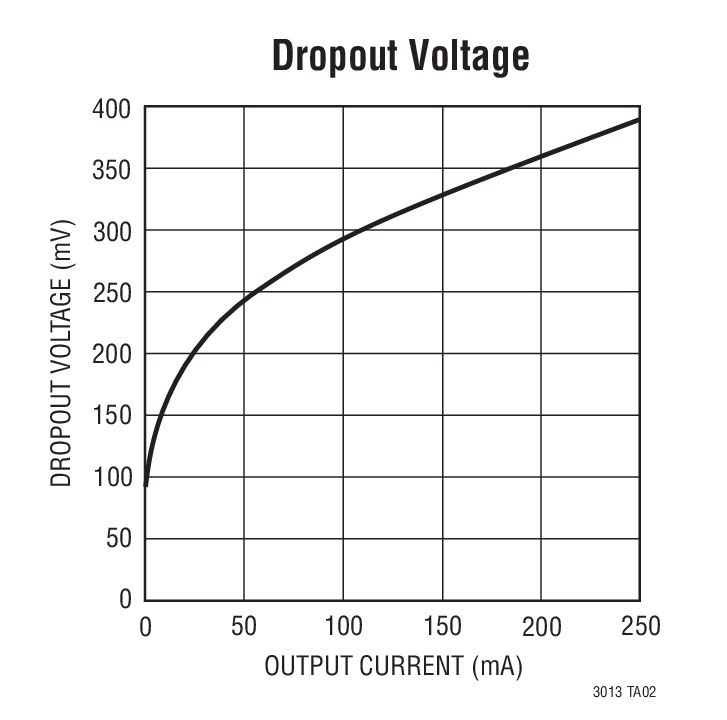

低压差电压：400mV
输出电流：250mA
无需保护二极管
可调输出范围：1.24V 至 60V
在停机模式中静态电流为 1μA

采用 3.3μF 输出电容器时可保持稳定
采用铝电容器、钽电容器或陶瓷电容器时可保持稳定
反向电池保护
没有从输出至输入的反向电流
热限制

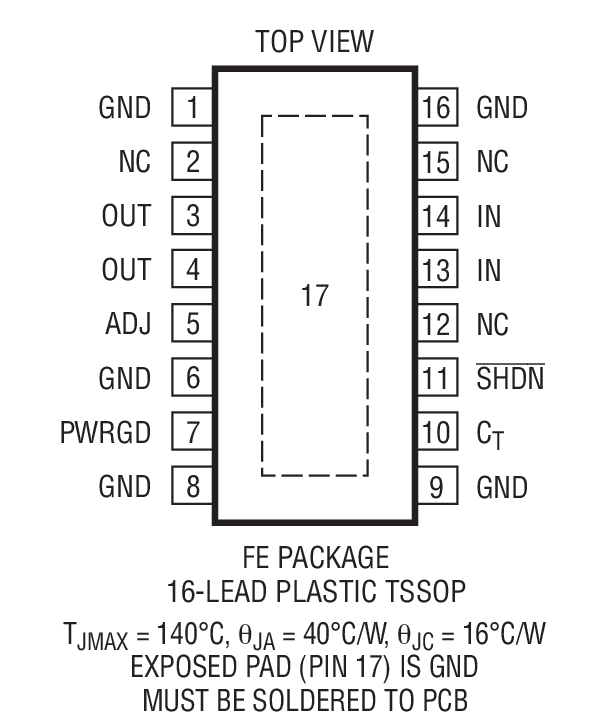

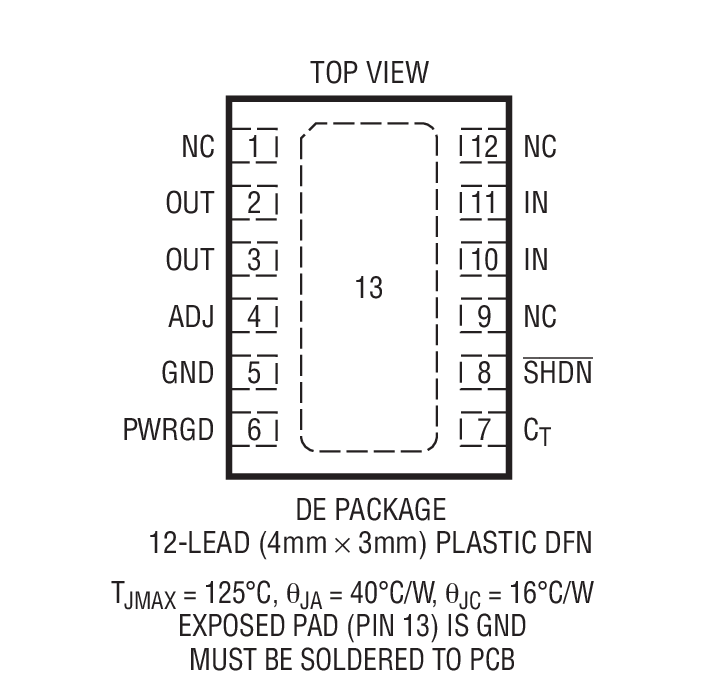

耐热性能增强型 16 引脚 TSSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装

产品详情和应用

LT3013是一款高压、微功耗低压差线性稳压器。该器件能够提供250mA输出电流，具有400mV压差。LT3013专为电池供电或高电压系统设计，低静态电流（工作模式下为65µA，关断模式下为1µA）特性使其非常适合此类应用。在压差模式下，静态电流也受到很好地控制。

LT3013的其他特性包括PWRGD标志，可用于指示输出调节状态。调节输出电平与标志指示之间的延迟可通过单个电容器编程设置。LT3013还能够搭配极小容量的输出电容器工作。该稳压器的输出端仅配备3.3µF电容可实现稳定操作，而大多数旧款器件则需要采用10µF至100µF电容来确保稳定。可以使用小型陶瓷电容，而不像其他稳压器那样通常需要使用串联电阻(ESR)。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

该器件提供可调输出和1.24V基准电压。LT3013稳压器提供两种封装选项：散热增强型16引脚TSSOP封装，以及超薄型(0.75mm) 12引脚(4mm × 3mm) DFN封装，两者均具备出色的热性能。

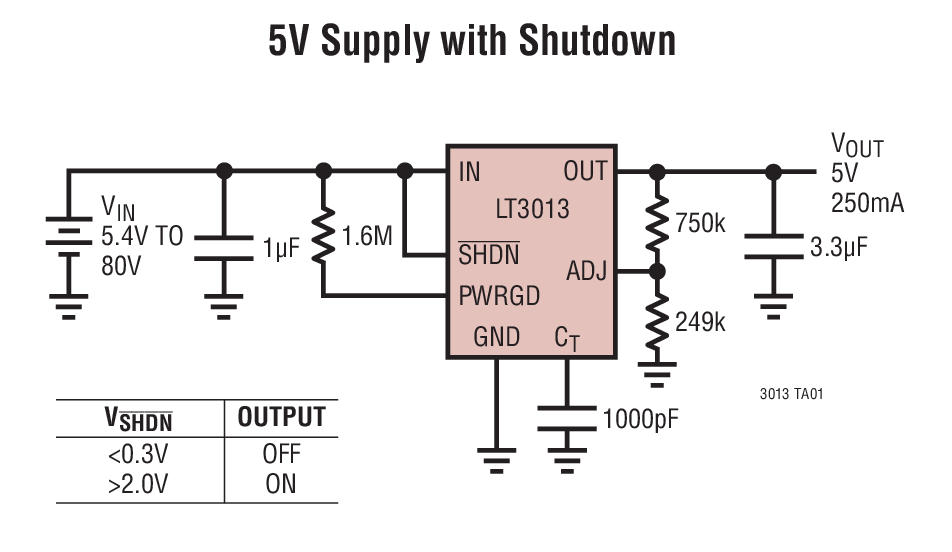

关断引脚

LT3013

是
