ADI亚德诺 ADM1185 产品介绍

2026-03-09 0次

特性

采用2.7 V至5.5 V电源，通过VCC引脚供电
具有内部超时的逻辑内核提供电源时序控制和故障保护
利用分阻器可以对4路输入进行编程，以监控不同的电平

通过精度为0.8%的比较器监控4个电源
3 路开漏使能输出
开漏电源正常输出(PWRGD)
10引脚MSOP封装

产品详情和应用

ADM1185是一款集成式、4通道、电压监控和时序控制器件，采用2.7 V至5.5 V电源，通过VCC引脚供电。

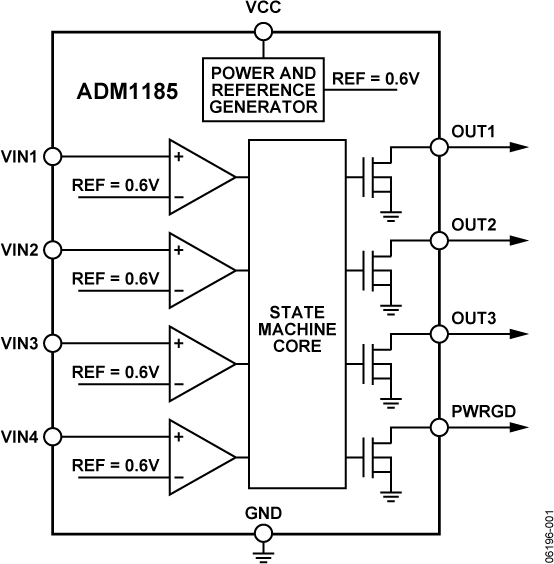

四个精密比较器监控四个电压轨。所有比较器均有一个0.6 V基准电压源，最差精度为0.8%。VIN1、VIN2、VIN3和VIN4引脚外的电阻网络可设置受监控供电轨的跳变点。

数字内核则解读比较器输出的状态。

内部时间延迟可以用来控制由各输出先后启用的各电源的启动时序。同时还能检测超出范围的电源，进而禁用相应的输出。

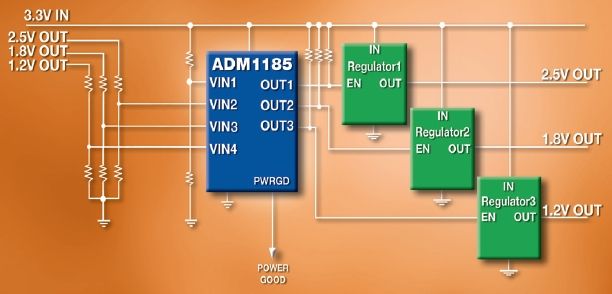

ADM1185具有四路开漏输出。在典型配置中，用OUT1至OUT3实现电源使能，而PWRGD则为共用的电源正常信号输出，指示所有受监控电源的状态。

ADM1185采用10引脚超小型封装(MSOP)。

应用

监控和报警功能

电源时序控制

电信与数据通信设备

个人计算机/服务器

数据手册, Rev. A, 11/07
