特性

产品详情和应用

MAX6391/MAX6392微处理器(µP)监控电路为多元件或双电压系统提供顺序逻辑复位输出。每个器件可以监视两路电源电压和产生两个顺序复位输出，用来控制系统部件的通、断次序。与离散的IC或分离元件相比，MAX6391/MAX6392提高了系统的可靠性、降低了电路的复杂度和成本。

MAX6391/MAX6392监视V_CC主机电源，当V_CC跌落到所选择的工厂预置复位门限以下时产生/RESET1和/RESET2复位。只要V_CC低于门限，RESET1将保持复位状态，并且在V_CC高于门限之后继续维持复位140ms (最小)。

RESET IN2用于监视第二路复位电源，并且可由外部电阻分压网络调节。当V_CC或RESET IN2低于所选择的门限时，/RESET2产生复位；当V_CC和RESET IN2高于所选择的门限时，/RESET2将持续保持复位状态140ms (最小)或由电容设置的延时周期。系统上电时，RESET2总是在/RESET1之后解除复位；系统断电时，RESET2总是在/RESET1之前保持复位。

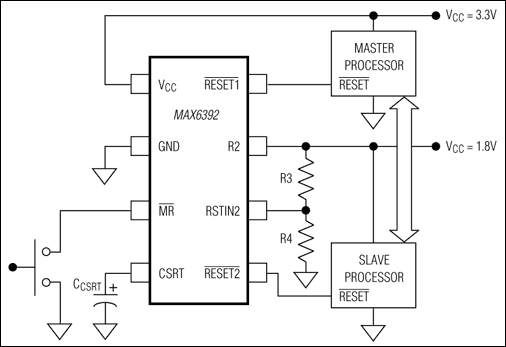

MAX6391包含两个内部上拉电阻用于/RESET1和/RESET2 (漏极开路输出可在外部连接所希望的上拉电压)。MAX6392包含一个低有效手动复位输入(MR)，能够将/RESET1 (推挽式)和RESET2 (漏极开路)置为复位状态。

MAX6391/MAX6392采用微型8引脚SOT23封装，工作于-40°C至+85°C扩展级温度范围。

应用

• 计算机：台式机、工作站和服务器
• 控制器
• 精确的µP监控
• 工业设备
• 多电压监视
• 打印机
• 服务器与工作站
• 机顶盒
