特性

• 可调原边电源电压监控器（可监控低至0.62V电压）
• 通过内部电荷泵增强外部副边电源N沟道MOSFET开关
• 从原边电源良好到副边电源使能的延迟时间
  • 出厂固定200ms (MAX6819)
  • 电容可调(MAX6820)
• 逻辑驱动ENABLE输入(MAX6819)
• 不受快速电压瞬变的影响
• 外部元件很少
• 工作温度范围：–40°C至+125°C

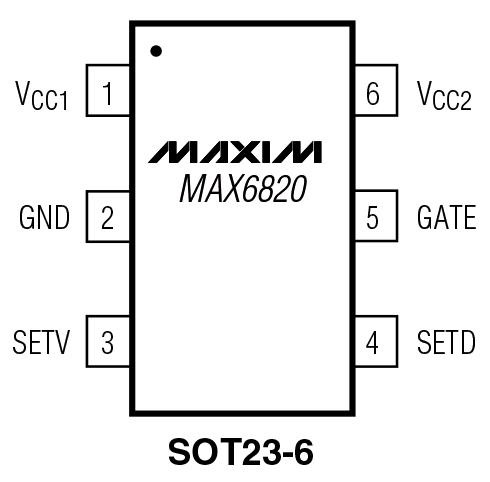

• 小型6引脚SOT23封装

产品详情和应用

MAX6819/MAX6820是用于双电压微处理器(µP)和多电压系统的电源时序控制器。这些器件监控原边电源电压并为副边电源电压使能/禁用外部N沟道MOSFET开关。MAX6819/MAX6820用于在无法确保系统上电/断电特性时控制本地元件电压时序（电源来自多电压系统总线、银盒，或者必须以不同模式对同一板上的元件进行时序控制）。这些小型电源时序控制器提高了系统可靠性。

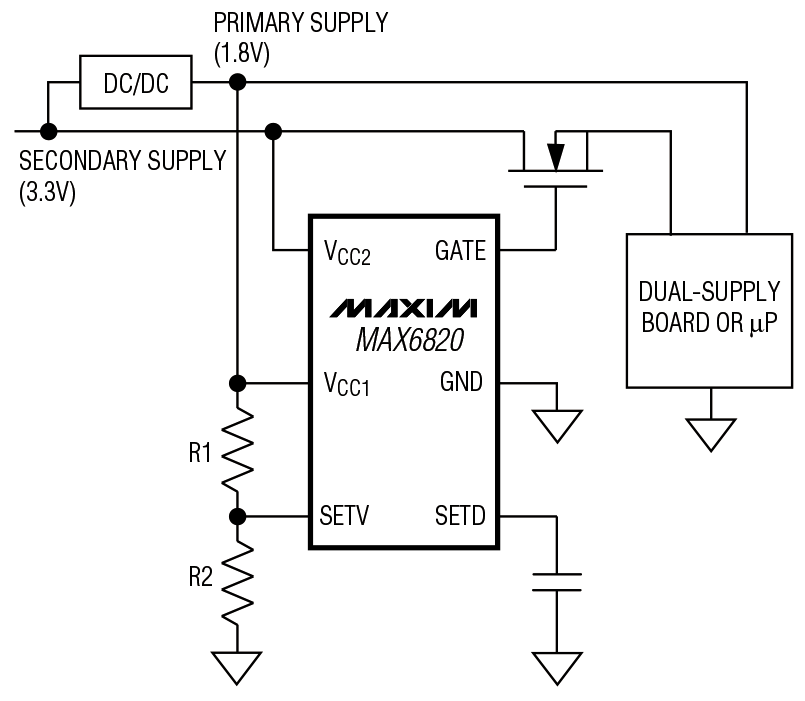

MAX6819/MAX6820包含一个具有外部可调阈值的内部基准电压源/比较器，用于监控原边电源。当原边电源低于所需阈值时，外部副边电源MOSFET开关禁用。当原边电源超过阈值时，内部电荷泵激活，且外部MOSFET开关使能，以将副边电源连接到负载。电荷泵全面增强了N沟道MOSFET开关，以提供非常低的R_DS-ON压降。这些器件可以相互连接以支持各种电源时序控制优先级，例如V_I/O在V_CORE之前，或V_CORE在V_I/O之前。

MAX6819具有逻辑驱动的EN输入，用于使能/禁用外部MOSFET驱动，并包含一个内部固定的200ms使能超时周期（V_{PRIMARY GOOD}至V_{SECONDARY ENABLE}）。MAX6820支持使用单个外部电容调节使能超时周期。两款器件的额定温度范围为汽车级温度范围（-40°C至+125°C），并采用节省空间的6引脚SOT23封装。

应用

• 数字信号处理
• 双电压微处理器
• 多电压系统
• PowerPC®系列处理器
