特性

• 六路(MAX6870)或四路(MAX6871)可编程输入电压检测器
  • 一个高电压输入(+1.25V至+7.625V或+2.5V至+13.2V门限)
  • 一个双极性电压输入(±1.25V至±7.625V或±2.5V至±15.25V门限)
  • 四路(MAX6870)或两路(MAX6871)正电压输入(+0.5V至+3.05V或+1V至+5.5V门限)
• 四个通用逻辑输入
• 两个可编程看门狗定时器
• 八路(MAX6870)或五路(MAX6871)可编程输出
  • 高有效、低有效、开漏极、弱上拉、推挽、电荷泵
  • 定时延迟从25µs至1600ms
• 10位的内部ADC监视输入电压
  • 检测器和两个辅助输入
• 状态控制和手动复位控制
• 内部1.25V基准或外部基准输入
• 4kb内部用户EEPROM
  • 耐久性：100,000次擦/写
  • 数据保持：10年
• 兼容I²C/SMBus的串行编程/通信接口
• ±1%的门限精度

产品详情和应用

MAX6870/MAX6871 EEPROM可编程、多电压电源排序器/监控电路监视多路电压检测器输入、两路辅助输入和四个通用逻辑输入。MAX6870/MAX6871具有可编程输出，适用于高度可配置的电源排序应用。MAX6870有6路电压检测器输入和8路可编程输出，而MAX6871有4路电压检测器输入和5路可编程输出。手动复位和状态控制输入提供了更多的灵活性。

所有的电压检测器都提供两个可编程门限值，用于欠压/过压或者双欠压检测。高电压输入(IN1)提供了检测器门限电压，其值从+2.5V至+13.2V并以50mV为单位增量，或者从+1.25V至+7.625V以25mV为单位增量。双极性输入(IN2)提供了从±2.5V至±15.25V的检测器门限电压，以50mV为单位增量，或者从±1.25V至±7.625V以25mV为单位增量。正输入(IN3–IN6)提供的检测器门限电压，从+1V至+5.5V以20mV为单位增量，或者从+0.5V至+3.05V以10mV为单位增量。

可编程输出级控制电源排序或系统复位/中断。可编程的输出选项包括：高有效、低有效、开漏极、弱上拉、推挽和电荷泵。可编程的定时延迟模块对每一个输出进行配置，使其在解除报警之前等待25µs至1600ms。故障寄存器记录造成每一个输出报警的原因(欠压、过压、手动复位等)。

内部的10位ADC监视电压检测器输入和两路辅助输入，这是通过多路复用器每200ms自动顺序接通所有输入实现的。一个兼容SMBus™/I²C的串行数据接口对MAX6870/MAX6871的配置EEPROM、配置寄存器、内部4kb用户EEPROM、ADC寄存器和故障寄存器进行编程与通信。

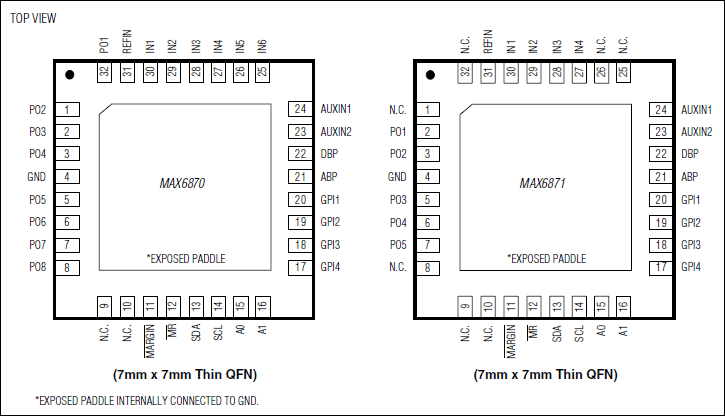

MAX6870/MAX6871采用7mm x 7mm x 0.8mm的32引脚薄型QFN封装，工作在-40°C至+85°C的扩展温度范围内。

应用

• 基站
• 多微处理器/电压系统
• 网络系统
• 服务器与工作站
• 存储设备
• 电信/局端设备
