特性

• 工作电压范围为3V至14V
• 1%精度10位ADC用于监测12/8路输入
• 12/8路监测输入具有1个过压门限/1个欠压门限/1个可选门限
• 非易失故障事件记录器
• 上电、掉电排序
• 12/8路排序/电源就绪指示输出
• 多达四路闭环跟踪
• 两个可编程故障输出和一个复位输出
• 六个通用输入/输出可配置为：
  • 专用故障输出
  • 看门狗定时器功能
  • 手动复位
• I²C/SMBus和JTAG接口
• 通过EEPROM配置延时和门限
• 100字节内部用户EEPROM
• 56引脚(8mm x 8mm) TQFN封装
• -40°C至+125°C工作温度范围

产品详情和应用

MAX16047A/MAX16049A EEPROM可配置系统管理器能够对多个系统电压进行监测、排序和跟踪。MAX16047A可以同时管理12路系统电压，MAX16049A可以管理8路电源电压。该系列器件都集成了用于监控电源电压的模/数转换器(ADC)和用于排序、跟踪电源(在上电和掉电时)的可配置输出。非易失EEPROM寄存器可配置用于记录电压的上限和下限，根据要求设置定时和排序，也可以存储关键的故障数据，以便在发生故障后回读故障信息。

内部1%精度的10位ADC对每路输入进行测量，并将结果与上、下限电压门限以及一路可配置为上限或下限的电压进行比较。当检测电压超出设定门限时，产生故障报警信号。针对不同的故障条件可以配置三个独立的报警输出。

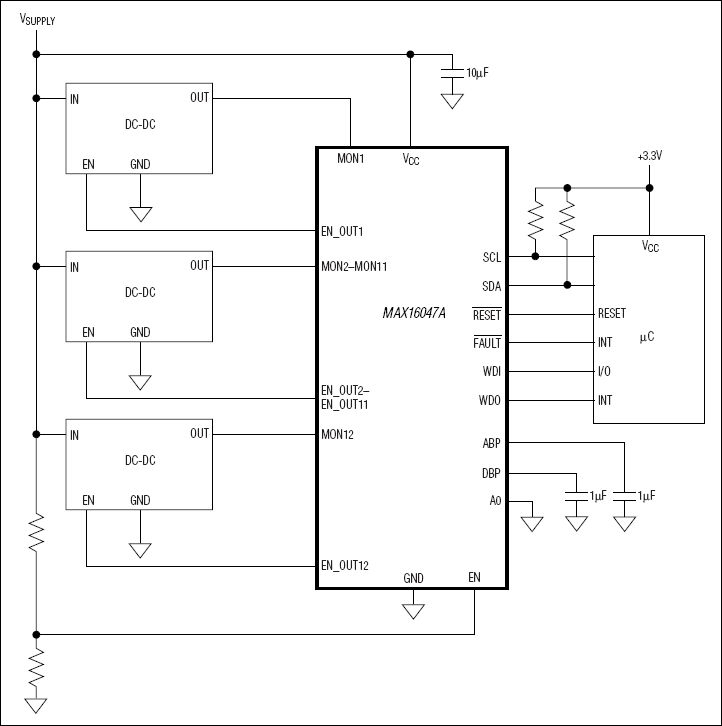

集成排序器/跟踪器确保在上电和掉电时精确控制12路(MAX16047A)或8路(MAX16049A)电源输入。四个通道(EN_OUT1–EN_OUT4)利用外部串联MOSFET实现闭环跟踪，六个输出(EN_OUT1–EN_OUT6)配合电荷泵输出直接驱动MOSFET，没有闭环跟踪功能。

MAX16047A/MAX16049A提供六路可编程通用输入/输出引脚(GPIO)。除用作EEPROM可配置的I/O引脚外，这些GPIO还可以用作专用故障输出、看门狗输入或输出(WDI/WDO)或手动复位(/MR)。

系统出现关键的故障状况时，MAX16047A/MAX16049A有两种记录信息的故障管理方法，故障日志会在内部EEPROM中记录故障，为了防止误擦除操作，还可设置锁存位保护存储的故障数据。

MAX16047A/MAX16049A采用I²C/SMBus™或JTAG串行接口进行配置。器件采用56引脚、8mm x 8mm TQFN封装，工作在-40°C至+125°C温度范围。

应用

• 网络/电信
• 服务器
• 存储系统
• 工作站
