ADI亚德诺 ADM1066 产品介绍

2026-03-09 0次

特性

完整的电源监控和时序控制解决方案，可监控多达10个电源
10个电源故障检测器，电源监控精度可达：
<0.5% （所有电压，25°C）
<1.0 % （所有电压、温度）
5 个可选输入衰减器，可监控：
VH的最高14.4 V电源
VP1至VP4 (VPn)的最高6 V电源
5 路双功能输入VX1至VX5 (VXn)
电源故障检测器的高阻抗输入，阈值范围0.573 V至1.375 V
通用逻辑输入
完整的电压余量微调解决方案，适用于6个电压轨
具有外部上拉的开路集电极
推挽输出，驱动至VDDCAP或VPn
具有较弱上拉的开路集电极，拉至VDDCAP或VPn
内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6）
6个电压输出、8位DAC（0.300 V至1.551 V）允许通过DC-DC转换器调整/反馈节点调整电压

12位ADC用于回读所有受监控电压
2 个辅助（单端）ADC输入
基准电压输入(REFIN)有两个输入选项
直接从2.048 V (±0.25%) REFOUT引脚驱动
更精确的外部基准电压，可提高ADC性能
器件由VPn中最高者供电，VH用于提高冗余性
状态变化以输入事件为条件
支持复杂的电路板控制
上电和关断时序控制
故障事件处理
报警时产生中断
SE中可集成看门狗功能
通过SMBus对时序进行软件编程控制

产品详情和应用

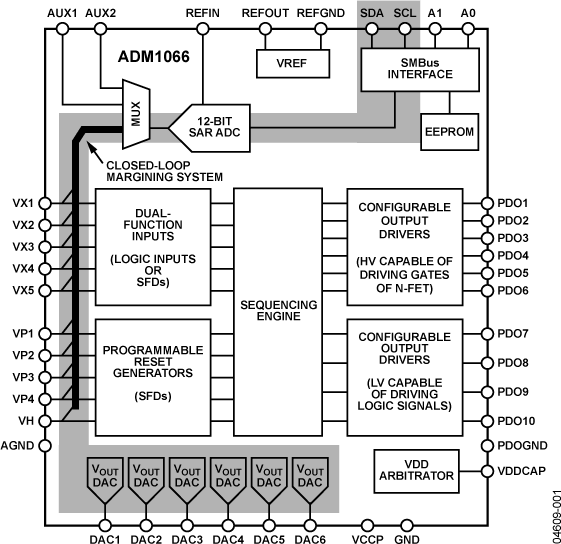

ADM1066 Super Sequencer®超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1066还集成一个12位ADC和六个8位电压输出DAC。利用这些电路可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。

只需用极少的外部元件便可执行电源余量微调。余量微调环路可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。

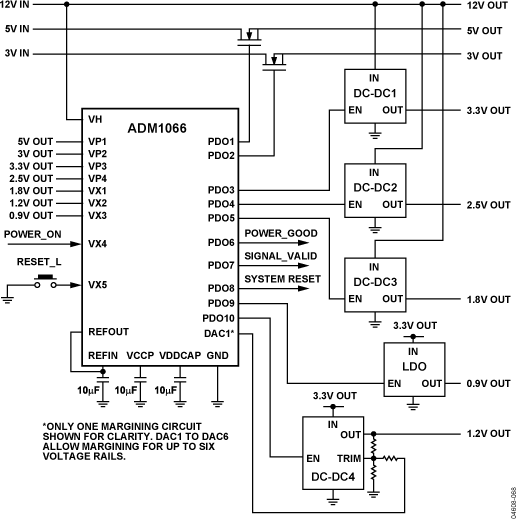

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试
