ADI亚德诺 ADM1266 产品介绍

2026-03-09 0次

特性

适用于多达 17 个电源的完整监控和排序解决方案
- 利用连接至二线式器件间总线的附加 ADM1266 IC，可以扩展到 257 个电源
- 完全可编程的排序引擎
17 个电源故障检测器可实现电源的实时监控
- VH1 至 VH4 (VHx) 上 0.4 V 至 15 V
- VP1 至 VP13 (VPx) 上 0.4 V 至 5 V
- 器件由 VH1 和 VH2 输入中的较高输入供电以改善操作可靠性冗余度

用于回读所有监控电压的 12 位 ADC
黑盒子非易失性故障记录
16 个可编程驱动器输入 / 输出 (PDIO)
9 个 GPIO
9 个电压输出 8 位 DAC 允许通过 DC/DC 转换器微调 / 反馈节点进行电压裕量调节
主内存和备份内存
可兼容行业标准 PMBus 接口

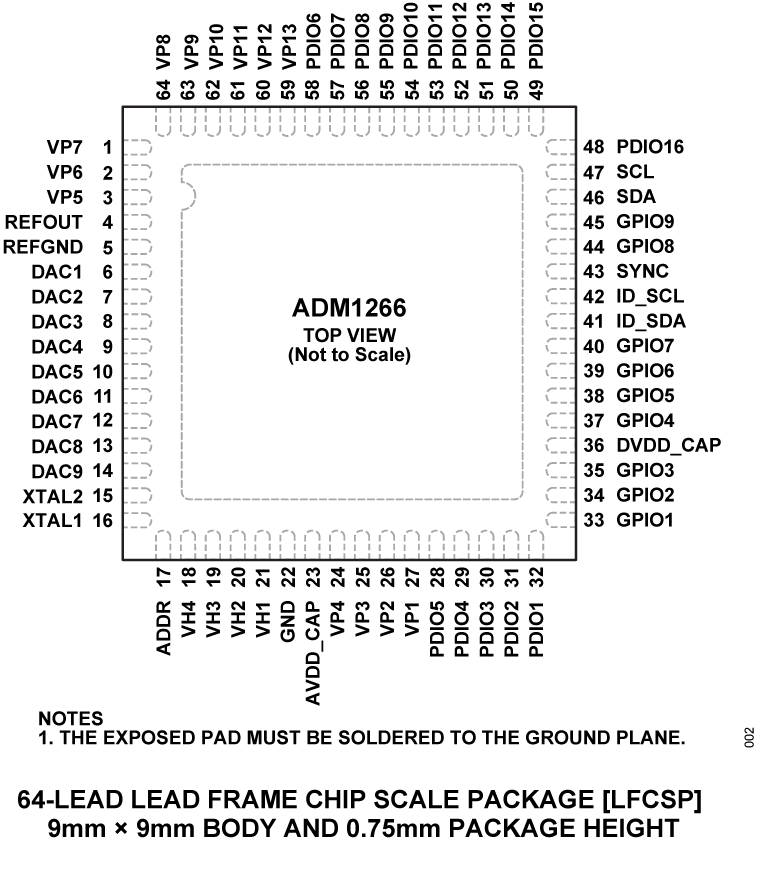

采用 9 mm × 9 mm 64 引脚封装

产品详情和应用

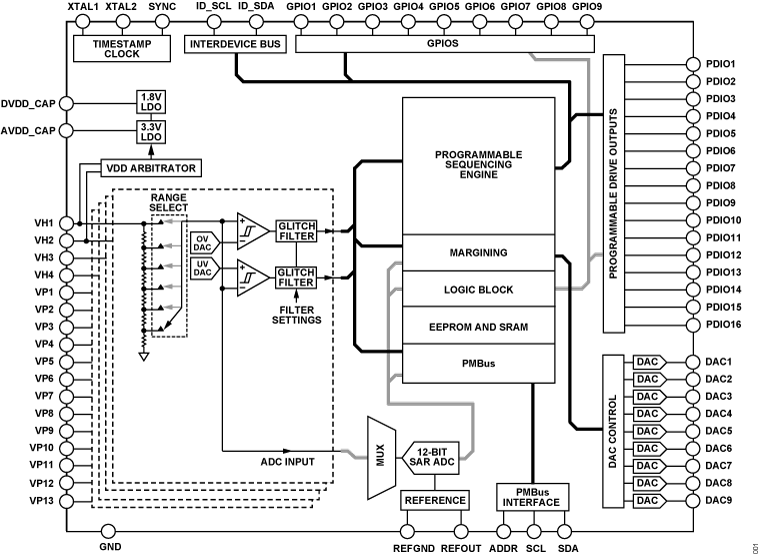

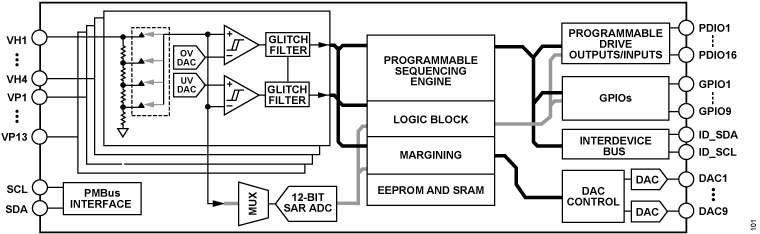

ADM1266 Super Sequencer^® (超级时序控制器) 是一款可配置的监控 / 排序器件，为在具有多达 17 个电源的系统中进行电源监控和排序提供了一种单芯片解决方案。对于具有更多电源 (多达 257 个) 的系统，多达 16 个 ADM1266 器件的操作可以通过专有的二线接口 (器件间总线) 实现同步。

排序引擎 (SE) 负责监视电源故障检测器 (SFD)、可编程驱动器输入 / 输出 (PDIO)、通用输入 / 输出 (GPIO) 和计时器，并控制 PDIO 和 GPIO 以根据需要对电源进行升 / 降排序。器件的逻辑内核是 ARM^® Cortex M3 微控制器。固件由 Analog Devices 公司提供，并通过直观的图形用户界面 (GUI) 完成所有配置操作。

此外，ADM1266 还集成模数转换器 (ADC) 和电压输出数模转换器 (DAC)，可用于调整 DC/DC 转换器的反馈节点或基准电，从而实施闭环、自主型裕量调节系统。

该器件提供了非易失性 EEPROM 内存块，以依照排序引擎配置的指示记录电压、时间和故障信息。

应用

通讯基础设施
工业测试和测量
