特性

• 小尺寸解决方案
  • 工作电源电压范围：2.35V至5.60V
  • 仅需一个外部器件
  • 工作电流：150µA
  • 8µA关断模式
  • 通用通道配置
• 高精度
  • 过压监视器可选范围：102.5%至110%
  • 欠压监视器可选范围：97.5%至90%
  • 精度：±0.8%，步长：0.5%
  • 符合ASIL D标准要求
• 高度集成
  • 五路固定电压监视输入
  • 时钟/故障监视器输入（25kHz至50MHz）
  • 电源时序控制记录
  • 简单或质询/响应窗口看门狗
  • 故障记录
  • I²C接口提供CRC功能
  • 可编程I²C地址
  • OTP配置具有纠错码和重新加载功能
  • 两个可独立编程的低电平有效RESET引脚
• 3mm x 3mm、16引脚、可湿侧面TQFN-EP封装
• 通过AEC-Q100认证
• 工作温度范围为-40℃至+125°C

产品详情和应用

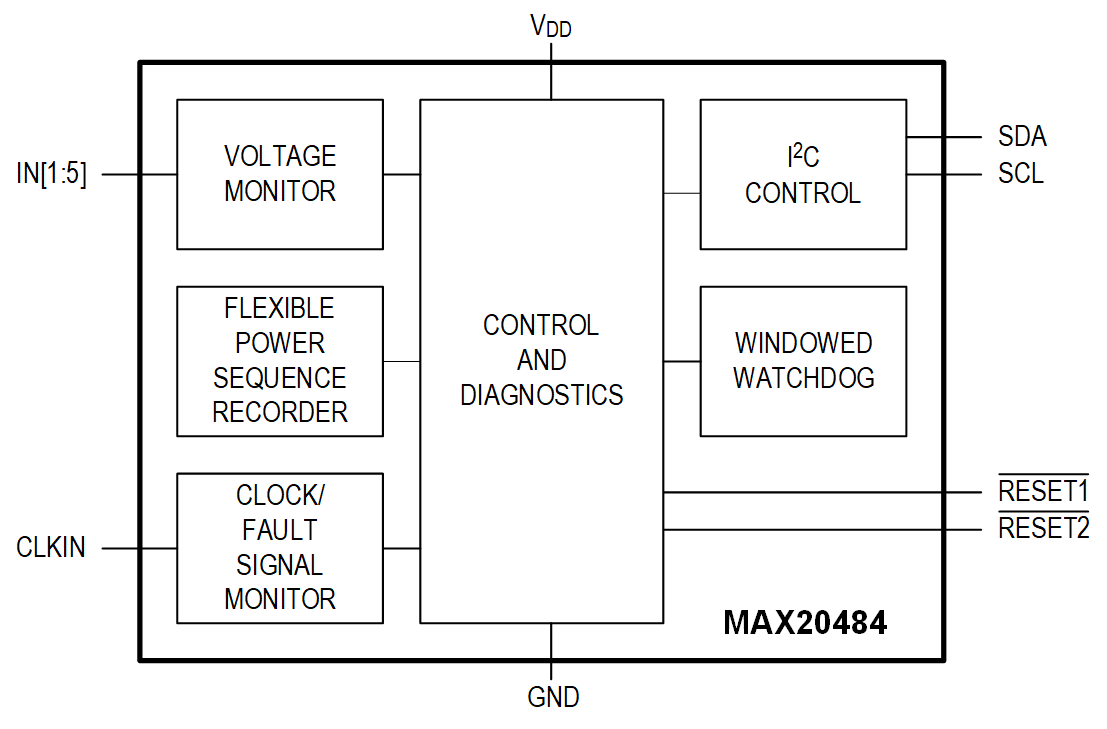

MAX20484是一款符合ASIL D标准的完整SoC电源系统监视器，具有多达五路电压监视器输入。每路输入的可编程过压/欠压阈值范围为2.5%至10%，精度为±0.8%。

MAX20484集成一个可编程的灵活电源序列记录器(FPSR)。该记录器将上电和掉电时间戳分开存储，并支持开/关和睡眠/待机电源序列。MAX20484还内置一个可通过I²C接口访问的可编程质询/响应看门狗、一个外部时钟/故障监视器以及两路可配置的低电平有效RESET输出。

与单独的IC或分立元件相比，MAX20484显著缩小了系统尺寸并减少了元件数量，同时提高了可靠性。与监视控制器搭配使用时，MAX20484满足ASIL D可靠性要求。该器件的工作环境温度范围为-40°C至+125°C。

应用

• ADAS
• 自动驾驶处理系统
• 电源系统监测和MCU/SoC监测
• 远程传感器模块
