ADI亚德诺 ADM1063 产品介绍

2026-03-09 0次

特性

完整的电源监控和时序控制解决方案，可监控多达10个电源
10个电源故障检测器，电源监控精度可达：
<0.5% （所有电压，25°C）
<1.0 % （所有电压、温度）
5个可选输入衰减器，可监控：
VH上的最高14.4 V电源
VP1至VP4 (VPn)上的最高6 V电源
10路可编程驱动器输出，PDO1至PDO10 (PDOx)
带外部上拉电阻的开集输出
推挽输出，驱动至VDDCAP或VPx
时序控制引擎(SE)对PDO输出实施状态机控制
状态变化以输入事件为条件
支持复杂的电路板控制
完整的电压余量微调解决方案，支持6个电压轨

12位ADC，回读全部受监控电压
1个内部和2个外部温度传感器
基准电压输入(REFIN)具有2个输入选项
直接由2.048 V (±0.25%) REFOUT引脚驱动
通过更精确的外部基准电压源改善ADC性能
器件由VPn中最高者供电，VH用于提高冗余性
用户EEPROM：256字节
欲了解更多特性，请参考数据手册
下载ADM1063-EP数据手册 (pdf)

产品详情和应用

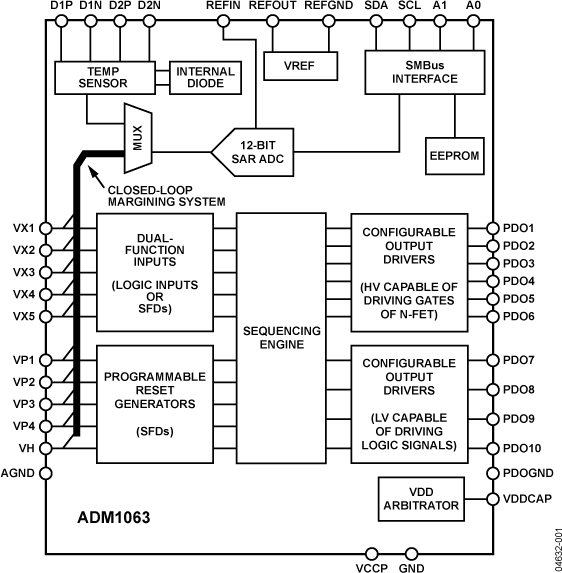

ADM1063是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1063还集成一个12位ADC，可用于精确回读多达12个独立的电压。

该器件还提供多达10路可编程输入，最多可监控10个电源的欠压故障、过压故障或窗口外故障。此外，10路可编程输出可用作逻辑使能。其中6路可编程输出可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试
