ADI亚德诺_ADM1068_产品介绍

ADI亚德诺 ADM1068 产品介绍

2026-03-09 0次

特性

完整的电源监控和时序控制解决方案，可监控多达8个电源
8 个电源故障检测器，电源监控精度优于1%
4 个可选输入衰减器，可监控：
VH上的最高14.4 V电源
VP1–3上的最高6 V电源

高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
4路双功能输入VX1–4
通用逻辑输入
8 个可编程输出驱动器PDO1–8：
具有外部上拉的集电极开路
推挽输出，驱动至VDDCAP或VPn
具有较弱上拉的集电极开路，拉至VDDCAP或VPn
内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6）

产品详情和应用

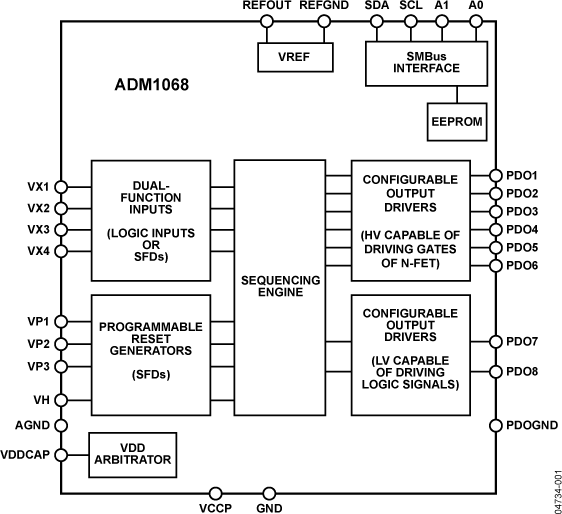

ADM1068 Super Sequencer®超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。

该器件还提供多达8路可编程输入，用于监控多达8个电源的欠压故障、过压故障或窗口外故障。此外， 8路可编程输出可以用作逻辑使能。其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

该器件的逻辑内核是一个时序控制引擎。它采用状态机结构，可提供多达63种不同状态。这种设计可以根据输入状况，对输出进行非常灵活的时序控制。

ADM1068通过编程写入EEPROM中的配置数据进行控制。全部配置可以利用ADI公司具有直观图形用户界面(GUI)的软件包进行编程。

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试
