特性

• 工作电压范围：3V至14V
• 精度为1%的10位ADC，用于监测12/8路电源
• 12/8路输入监测具有过压/欠压/可选择门限
• 用于裕量调整和电压调节的12/8路8位DAC
• 非易失故障事件记录器
• 上电、掉电排序
• 12/8路排序/电源就绪指示
• 四路闭环跟踪
• 两个可编程故障输出和一个复位输出
• 六个通用输入/输出可配置为：
  • 专用故障输出
  • 看门狗定时功能
  • 手动复位
  • 裕量调节使能
• I²C (超时检测)和JTAG接口
• 通过EEPROM可配置延时、阈值和DAC输出
• 100字节用户EEPROM
• -40°C至+85°C工作温度范围

产品详情和应用

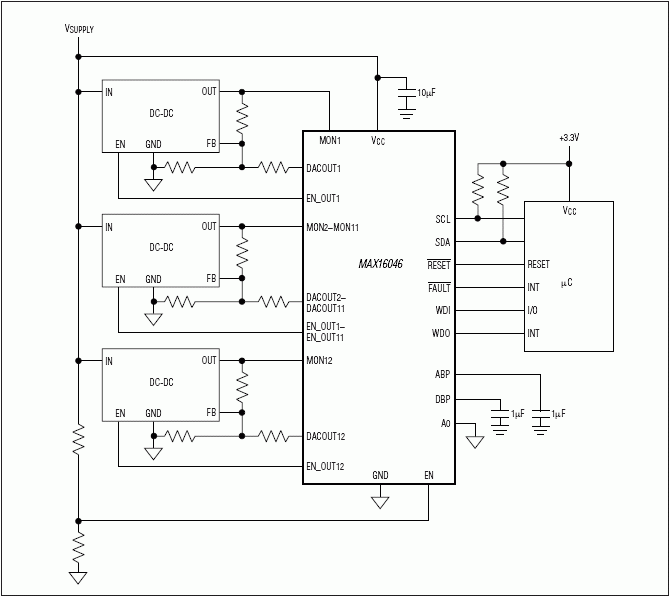

MAX16046/MAX16048 EEPROM可配置系统管理器能够对多个系统电压进行监测、排序、跟踪，并可调整裕量。MAX16046可以同时管理12路系统电压，MAX16048可以管理8路电源电压。这些器件都集成了用于监控电源电压的模/数转换器(ADC)、用于调节电源电压的数/模转换器(DAC)以及用于排序、跟踪电源(在上电和掉电过程中)的可配置输出。非易失EEPROM寄存器可配置存储上限和下限电压，根据要求设置定时和排序，还可以存储关键的故障数据，以便在发生故障后读取故障信息。

内部精度为1%的10位ADC用于测量每路输入，并将结果与上、下限电压阀值进行比较。当检测电压超出设定的门限时产生故障报警信号。针对不同的故障条件可以配置三个独立报警输出。

集成排序器和跟踪器确保在上电、掉电时精确控制12路(MAX16046)或8路(MAX16048)供电电源。四个通道(EN_OUT1–EN_OUT4)利用外部串联MOSFET实现闭环跟踪，六个输出(EN_OUT1–EN_OUT6)配合电荷泵输出直接驱动MOSFET，没有闭环跟踪能力。

当与负载点(POL)模块连接时，MAX16046/MAX16048能够提供12/8路8位DAC输出，用于调节电源容限。

MAX16046/MAX16048有6个可编程的通用输入/输出引脚(GPIO)。通过EEPROM配置GPIO后，可以用作故障输出、看门狗输入或输出(WDI/WDO)、手动复位(/MR)或裕量控制输入。

系统关断时，MAX16046/MAX16048有两种记录信息的故障管理方法，故障日志会在内部EEPROM中记录故障，为了防止误擦除操作，还可设置锁存位保护存储数据。

MAX16046/MAX16048采用I²C或JTAG串口进行配置。它们采用56引脚8mm x 8mm TQFN封装或64引脚10mm x 10mm TQFP封装，温度范围为-40°C至+85°C。

应用

• 网络/电信
• 服务器
• 存储系统
• 工作站
