特性

• 引脚可选择的跟踪或排序,用于控制多达三路电源电压
• 电容可调节上电/断电跟踪摆率
• 电容可调节上电排序延时
• 内置电荷泵增强外部n沟道FET的导通
• 电容可调节电源就绪超时周期(MAX6877/MAX6878)
• 可调的欠压锁定或逻辑使能输入
• 每路输出端内置100Ω下拉电路，使容性负载快速放电
• 0.5V至5.5V额定IN_/OUT_范围
• 2.7V至5.5V工作电压范围
• 不受电压瞬变的影响
• 小型4mm x 4mm、24引脚或16引脚薄型QFN封装

产品详情和应用

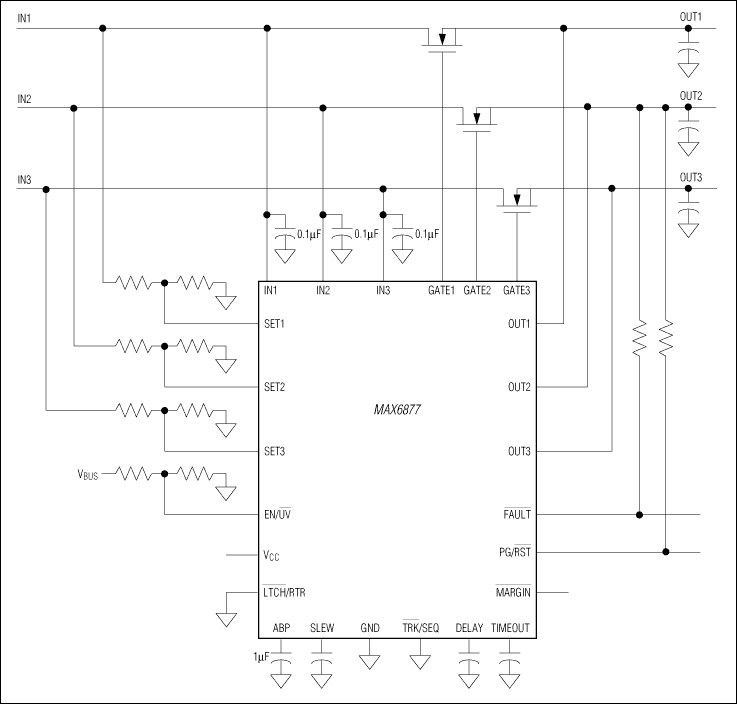

MAX6877/MAX6878/MAX6879是多电压电源跟踪器/排序器/监控器，可监视多达三路系统电压，并能为系统要求的电压跟踪或排序提供适当的上电和断电控制。这些器件可确保规定范围内受控的电压跟踪，或系统电源上电时的正确排序。MAX6877/MAX6878/MAX6879产生所有的电压时序，控制多达三个外部n沟道FET，用于控制OUT1/OUT2/OUT3电源电压。(对于每个器件的不同特性，请参考完整数据资料中的选型指南)。

MAX6877/MAX6878/MAX6879为每路输入电压提供可调的欠压门限。当所有电压大于这些门限时，器件打开外部n沟道MOSFET，以便进行系统电压排序或跟踪。在电压跟踪模式下，每个MOSFET的栅极电压不断增大，以便在受控的摆率下缓慢接通所有电源。MAX6877/MAX6878/MAX6879的自动重试或锁定模式可通过电容调节时序。

系统顺序关断时，这些器件还提供受控的断电过程(跟踪模式下)。出现意外故障时，输出均被下拉，同时启动内部100Ω下拉电路，使MOSFET源极的容性负载快速放电。MAX6877/MAX6878/MAX6879具有独立的内置电荷泵，以便降低外部FET在大电流下的导通压降。MAX6877和MAX6878还具有上电就绪输出功能，可选的超时周期可用于系统复位。

MAX6877/MAX6878/MAX6879采用小型4mm x 4mm 24引脚和16引脚薄型QFN封装，工作在-40°C至+85°C扩展工业级温度范围。

应用

• 多电压系统
• 网络系统
• 服务器/工作站
• 存储设备
• 电信
