特性

• 可对 4 个电源进行完整的排序

  • 只需采用极少的外部电路即可实现对 6 个电源的排序
• 可通过级联来实现对更多电源的排序

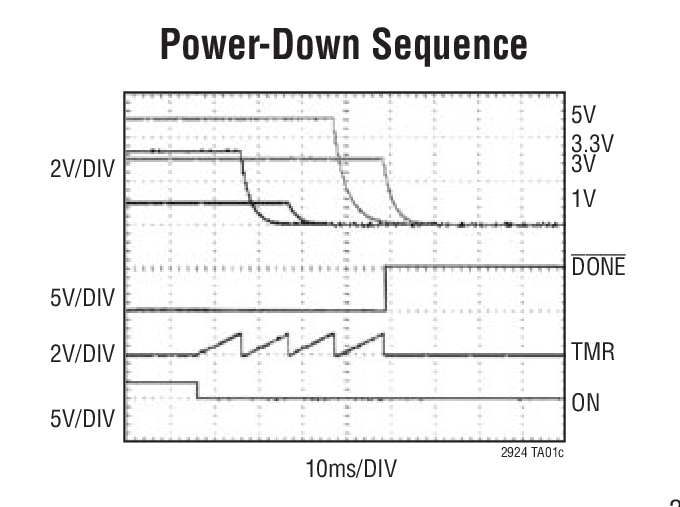

• 以上电序列相反的顺序来关断电源或同时关断电源
• 充电泵用于驱动外部 MOSFET
• 可在未采用外部上拉电阻器的情况下驱动电源停机引脚
• 10µA 输出电流实现了电源的软启动

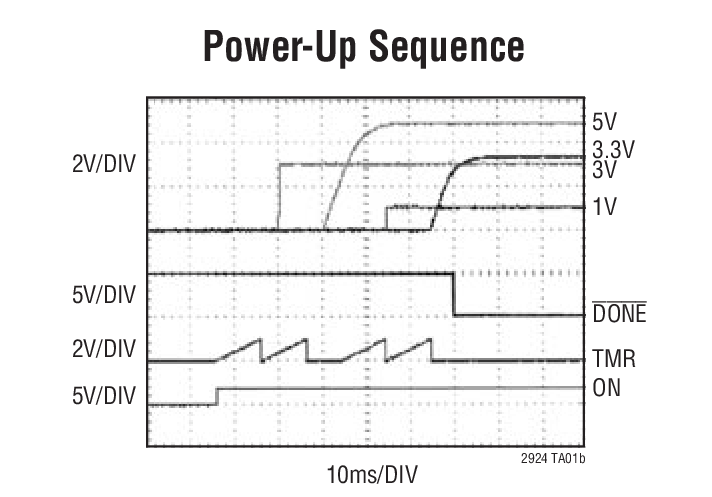

• 用于表示上电和断电完成的指示器
• 电源之间的可调延时
• 电源良好定时器
• 电源电压监视以及电源排序错误检测和报告

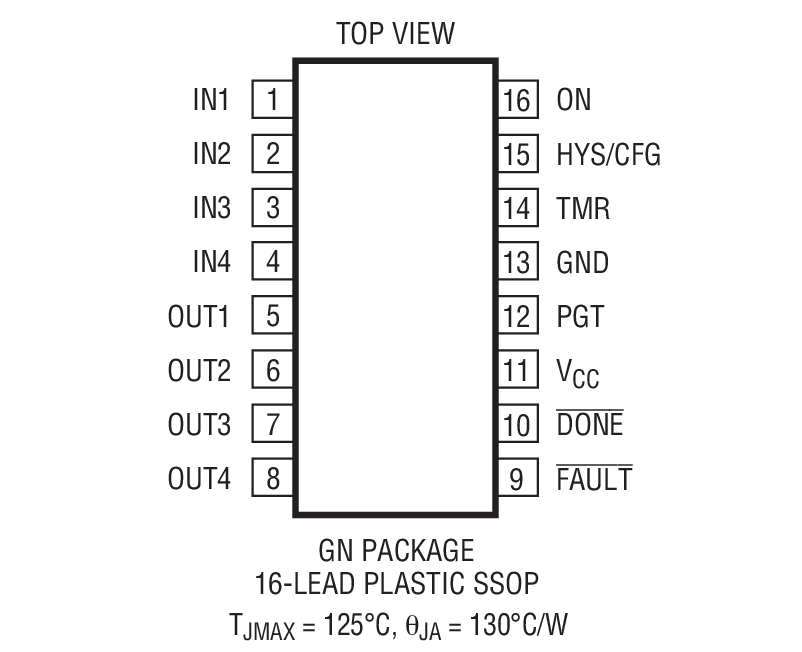

• 采用 16 引脚窄式 SSOP 封装

产品详情和应用

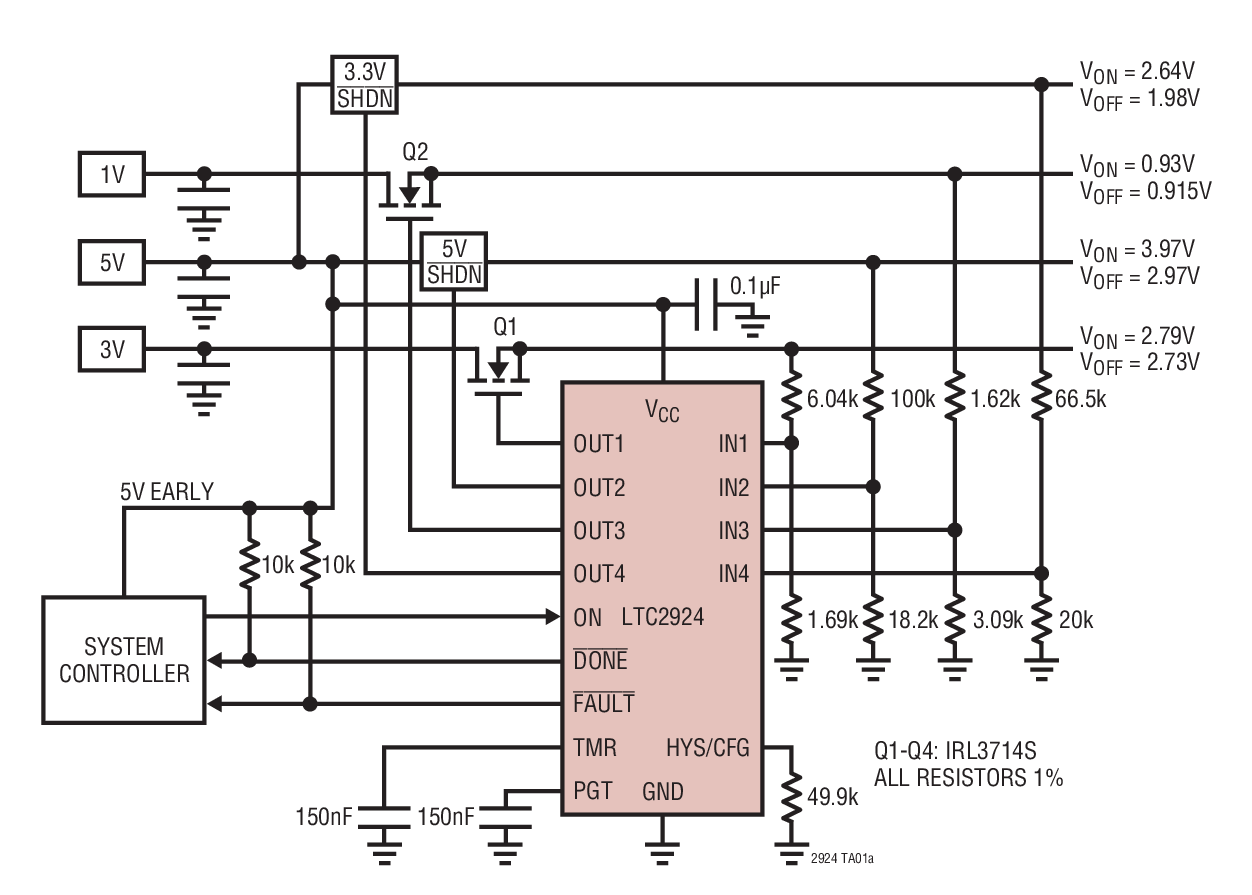

LTC^®2924 是一款电源排序器，它利用外部 N 沟道 MOSFET 或电源停机引脚工作。单个 LTC2924 可对 4 个电源进行完整的排序，而且，还能够将多达 5 个电源与第 6 个主电源进行排序。LTC2924 需要的外部组件极少，每个排序电源只采用两个反馈电阻器，并采用单个电阻器来设定迟滞。

一个内部调节的充电泵负责为外部逻辑电路和亚逻辑电平 MOSFET 提供栅极驱动电压。增设一个电容器便可在上电和断电排序期间在各电源之间实现可调延时。可以增设第二个电容器来使能电源良好定时器，用于对任何未能在选定的时间之内接通的电源进行检测。电源排序和控制输入中的错误将被检出并在 FAULT 输出端上予以通告。LTC2924 具有精准的输入比较器，该比较器可提供 1% 的电源电压监测准确度。

事实上，可以容易地通过多个 LTC2924 的级联来对数目不限的电源进行排序。

• 用于具有多个 I/O 和内核电压的 ASIC 的排序电源
• 具有多个电源的系统中的锁断保护
