特性

产品详情和应用

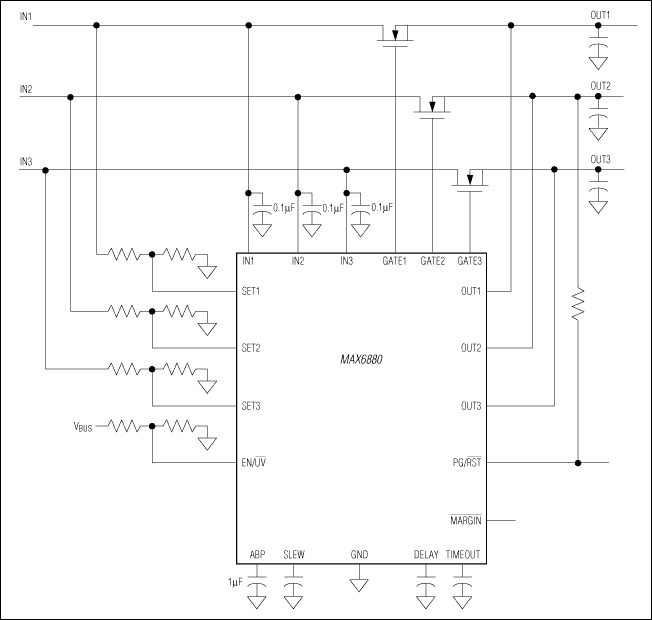

MAX6880–MAX6883双/三电压监控器设计用于上电时对电源进行排序。当所有电压超过各自门限后，这些器件依次接通系统电压，导通n沟道MOSFET作为开关使用。排序电压之间的时间间隔由外部电容决定，实现灵活的延时定时。MAX6880/MAX6881可排序三路电压，MAX6882/MAX6883可排序两路电压。

启动后，这些器件监视所有电压，当所有电压达到其容限后，内部电荷泵顺序导通外部n沟道MOSFET，为系统加载电压。内部电荷泵驱动栅极电压比相应的输入电压高5V，从而可确保MOSFET完全打开导通并降低导通电阻。

MAX6880–MAX6883具有电容可调的摆率控制功能，实现受控的接通特性。所有这些电压达到其最稳态值的92.5%之后，电源就绪输出(MAX6880/MAX6882)信号有效。采用外部电容可延迟电源就绪输出(PG//RST)，以产生上电复位延时。上电过程完成后，MAX6880–MAX6883继续监视电压。如果任何一路电压低于其门限，MOSFET迅速关断，所有电压同时拉低。一个内部100Ω下拉电阻确保MOSFET源极上的电容迅速放电。电源就绪输出置低，提供系统复位。

MAX6880–MAX6883采用小型、4mm x 4mm、 24引脚和16引脚薄型QFN封装，规定工作在-40°C至+85°C扩展温度范围。

应用

• 多电压系统
• 网络系统
• 服务器/工作站
• 存储设备
• 电信
