ADI亚德诺_ADM1166_产品介绍

ADI亚德诺 ADM1166 产品介绍

2026-03-09 0次

特性

完整的电源监控和时序控制解决方案，可监控多达10个电源
16事件深度的黑盒非易失性故障记录功能
10个电源故障检测器，电源监控精度可达：
-- <0.5%（所有电压、25°C）
-- <1.0%（所有电压、所有温度）

5个可选输入衰减器，可监控：
-- VH上的14.4 V电源
-- VPx（VP1至VP4）上的6 V电源
5路双功能输入VX1至VX5 (VXx)
-- 高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
-- 通用逻辑输入
10路可编程驱动器输出PDO1至PDO10 (PDOx)
-- 带外部上拉电阻的开集输出
-- 推挽输出
欲了解更多特性，请参考数据手册

产品详情和应用

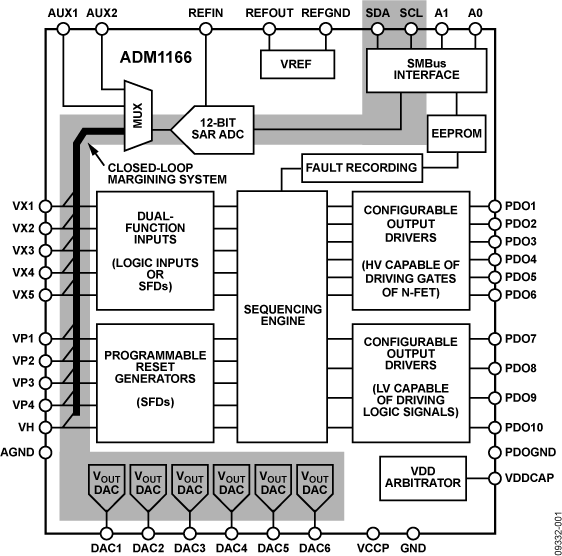

ADM1166 Super Sequencer®超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1166还集成一个12位ADC和六个8位电压输出DAC。利用这些电路可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。

只需极少的外部器件便可执行电源余量微调。余量微调环路可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。

应用
- 中央交换局系统
- 服务器/路由器
- 多电压系统线路卡
- DSP/FPGA电源时序控制
- 余量微调电源的在线测试
