特性

• 用于 IEEE 802^®.3af 受电设备 (PD) 的完整电源接口端口
• 内置 100V、UVLO 开关
• 精准的双级浪涌电流限值
• 集成型电流模式开关稳压器
• 具停用功能的内置 25kΩ 特征电阻器
• 可编程分级电流 (Class 0 至 4)
• 热过载保护
• 电源良好信号
• 集成型误差放大器和电压基准

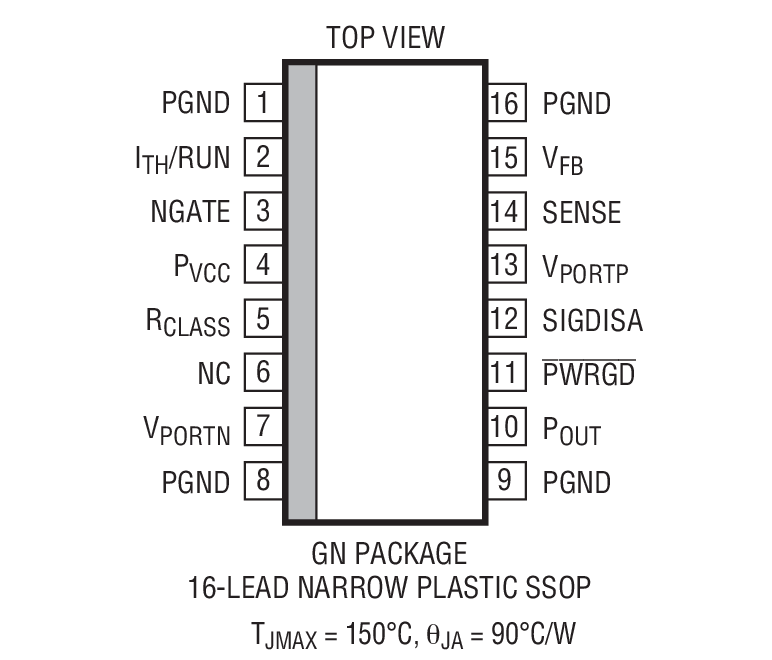

• 扁平 16 引脚 SSOP 封装



产品详情和应用

LTC^®4267-1 整合了一个符合 IEEE 802.3af 标准的受电设备 (PD) 接口和一个电流模式开关稳压器，从而提供了一款面向 PD 应用的完整电源解决方案。LTC4267-1 集成了 25kΩ 特征电阻器、分级电流源、热过载保护、签名停用和电源良好信号、以及专为与 IEEE 标准所要求的二极管电桥配合使用而优化的欠压闭锁电路。LTC4267-1 提供了一个加大的工作电流限值，可为 Class 3 应用提供最大的可用功率。

电流模式开关稳压器设计用于驱动一个 6V 额定电压的 N 沟道 MOSFET，并具有可编程斜坡补偿、软起动和恒定频率运作功能，即使在轻负载条件下亦可较大限度地降低噪声。LTC4267-1 包括一个内置误差放大器和电压基准，因而可在隔离式及非隔离式配置中使用。

LTC4267-1 采用节省空间的扁平 16 引脚 SSOP 封装。

• IP 电话的电源管理
• 无线接入点
• 安保摄像机
• 以太网供电
