特性

• 符合IEEE 802.3af/at标准
• PSE应用中，每个端口可提供高达40W功率
• 集成功率MOSFET和检流电阻
• 支持54V单电源工作
• PD检测和分级
• I²C兼容2线串口
• 通过I²C接口随时读取端口电流的读数
• 对5级PD提供可编程限流
• 为早期设备提供大电容侦测
• 支持直流和交流负载移除检测
• 折返式限流以及占空比受控的电流限制
• 端口状态LED指示
• 可直接、快速地关断器件
• 节省空间的28引脚TQFN (5mm x 5mm)功率封装

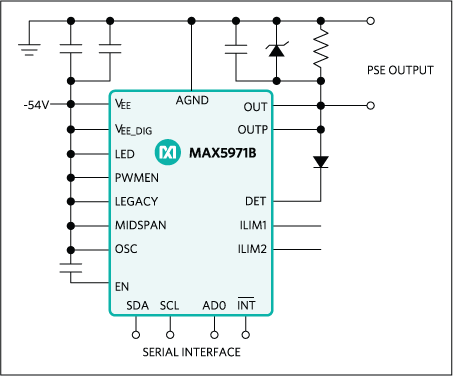

产品详情和应用

MAX5971B是一个单端口电源控制器，设计用于IEEE® 802.3af/at兼容供电设备(PSE)。器件提供用电设备(PD)侦测、分级、限流以及直流和交流负载断开检测。MAX5971B支持自动工作和软件编程，它集成了功率MOSFET和检流电阻。器件采用54V单电源供电，支持检测和分级。此外，还支持2级事件分级和最新的大功率PD的5级分级。MAX5971B能够为单个端口提供高达40W的功率(使能5级)，并为传统的PD设计提供大电容检测。

器件具有四种工作模式，适用于不同系统的要求。默认条件下的自动模式允许器件以默认设置自动运行，无需软件进行任何设置。半自动模式下，在经过软件初始化后对连接到端口的器件进行自动检测和分级，但在软件发出指令之前不会给端口供电。手动模式允许软件全程控制，有助于进行系统诊断。关断模式下将终止所有端口操作，安全关闭所有端口电源。

IC通过I²C兼容的2线串口进行软件配置和编程。器件通过I²C接口随时提供端口的电流读数。全面的可编程能力提高了系统灵活性，并提供现场诊断功能，满足各种非标准系统应用。

器件提供输入欠压锁定(UVLO)、输入欠压检测、输入过压锁定、过热保护、开启过程的输出电压摆率限制和LED状态指示。MAX5971B的可编程功能包括：启动超时、过流超时以及负载断开检测超时。

器件采用节省空间的28引脚TQFN (5mm x 5mm)功率封装，工作在扩展级(-40°C至+85°C)温度范围。

应用

• 单端口PSE端点应用
• 单端口PSE电源(中跨系统)
• 交换机/路由器
