ADI亚德诺 LTC4271 产品介绍

2026-03-09 0次

特性

12 个独立的 PSE 通道
符合 IEEE 802.3at Type 1 和 Type 2 标准
芯片组可提供电隔离
- 降低材料清单 (BOM) 成本
- 免除多达 6 个高速光耦合器
- 免除隔离型 3.3V 电源
低功耗
- 每个通道具有 0.25Ω 的检测电阻
非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流

V_EE 和 V_PORT 监视
1s 滚动 I_PORT 求平均
支持两对和四对输出功率
1MHz I²C 兼容型串行控制接口

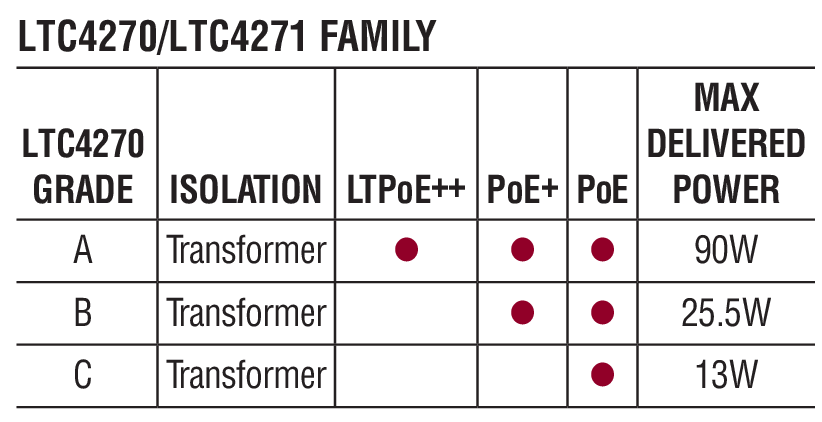

可提供三种功率级
- A 级 — LTPoE++^™：38.7W 至 90W
- B 级 — PoE+：25.5W
- C 级 — PoE：13W

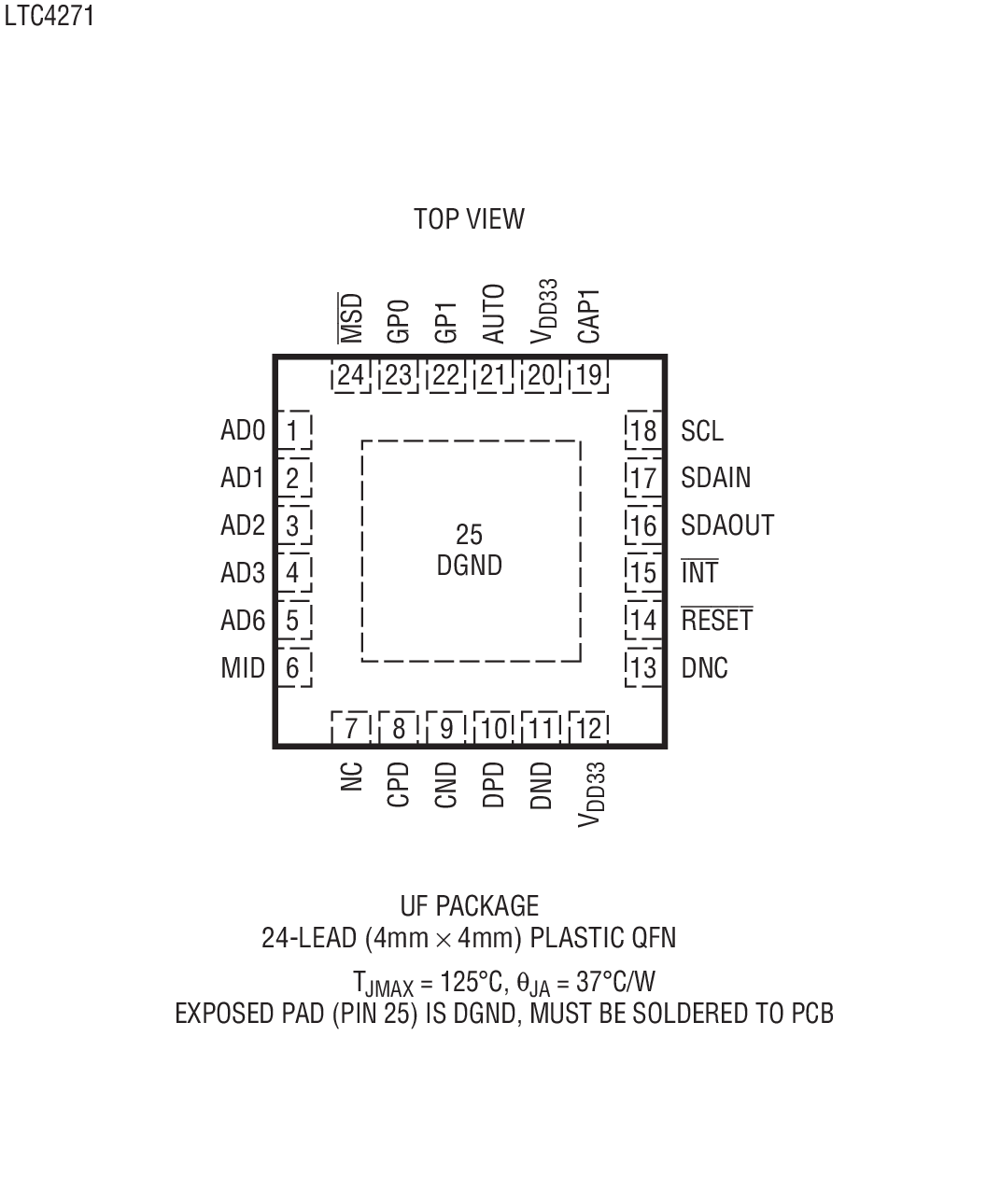

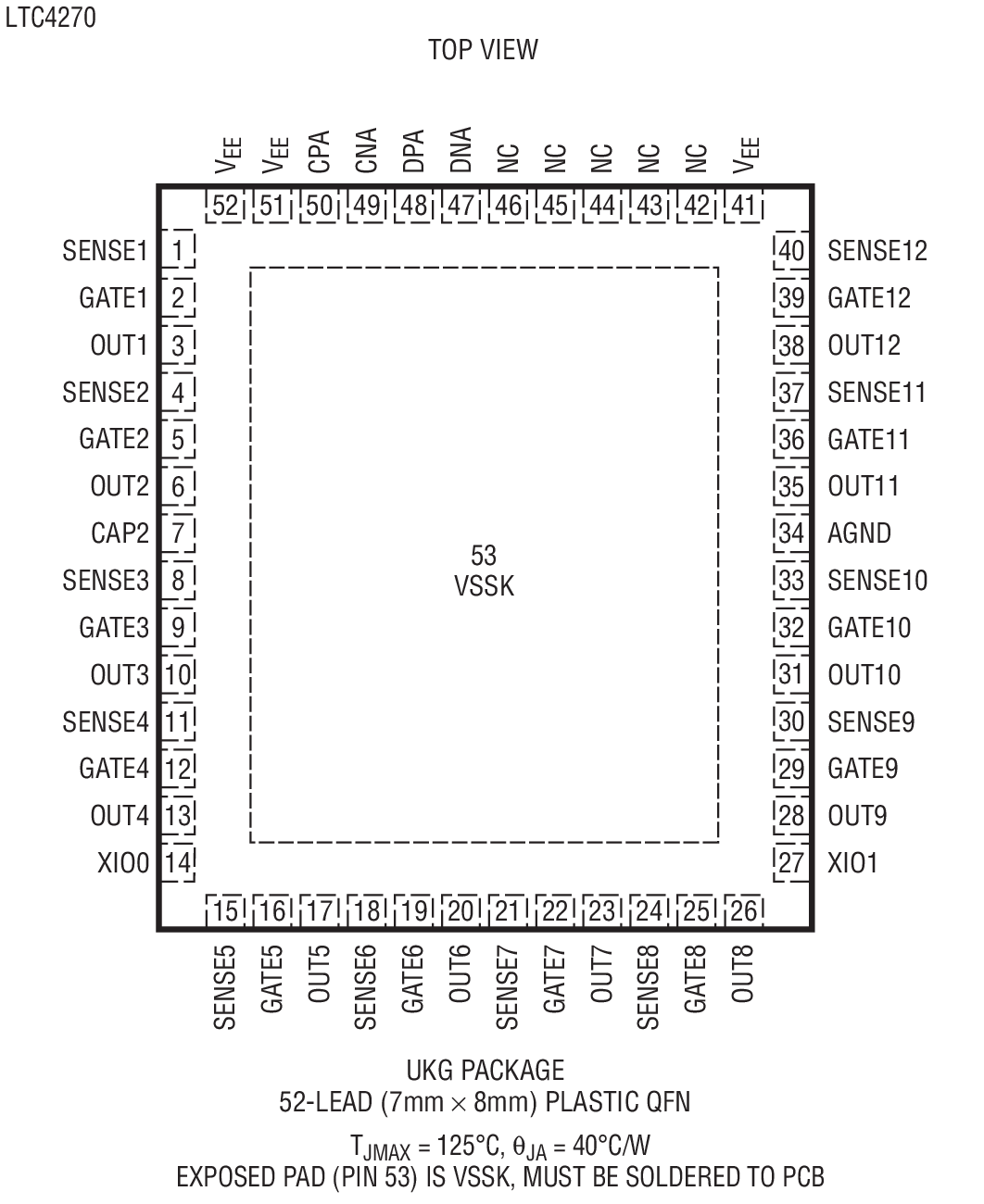

采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装

产品详情和应用

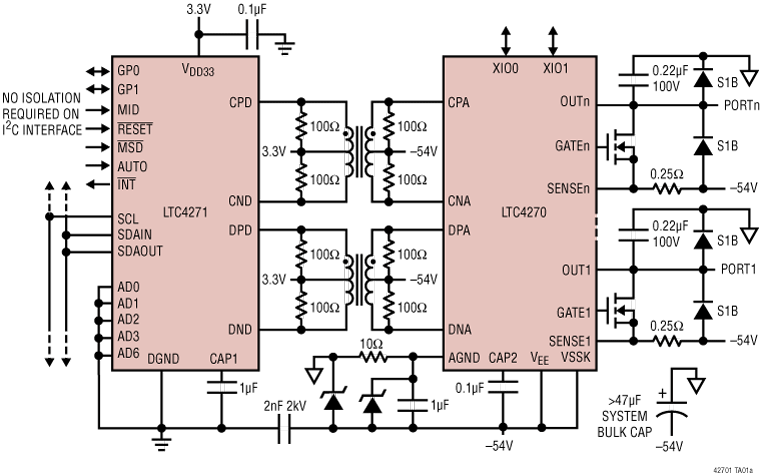

LTC4270/LTC4271芯片组是 12 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 R_DS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4270 / LTC4271 芯片组提供了业界较低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。

LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I²C 串行接口。

LTC4270 / LTC4271 具备多种功率级，可提供高达 90W 的 PD 功率。

应用

PoE PSE 开关 / 路由器
PoE PSE 中跨
