特性

• IEEE 802.3af / at / bt (草案 2.3) 受电设备 (PD) 控制器
• 支持高达 71W PD
• 5 事件分级检测
• 上佳的浪涌保护能力 (100V 绝对最大值)
• 宽的结温范围 (–40°C 至 125°C)
• 过热保护
• 集成的特征电阻器
• 外部热插拔 N 沟道 MOSFET 用于实现最低的功耗和最高的系统效率
• 低至 9V 的可配置辅助电源支持
• 可实现 LTPoE++^® PD 和 IEEE 802.3bt PD 之间的简易过渡
• 引脚与 LT4275A / B / C 相兼容

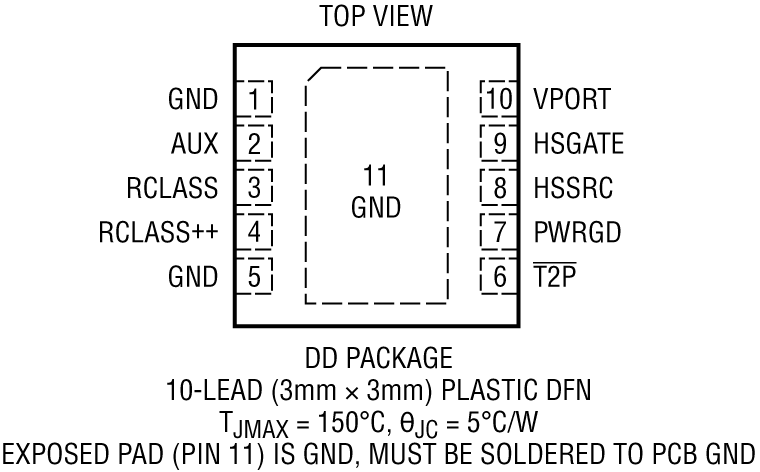

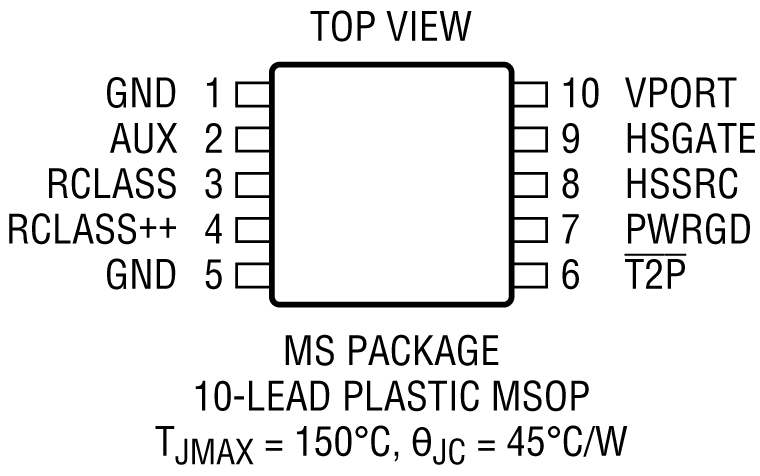

• 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装

产品详情和应用

LT^®4294 是一款符合 IEEE 802.3af / at / bt (草案 2.3) 标准的受电设备 (PD) 接口控制器。T2P 输出负责指示在符合 IEEE802.3bt 标准之相互识别和可用功率之协商期间接收到的分级事件数目。

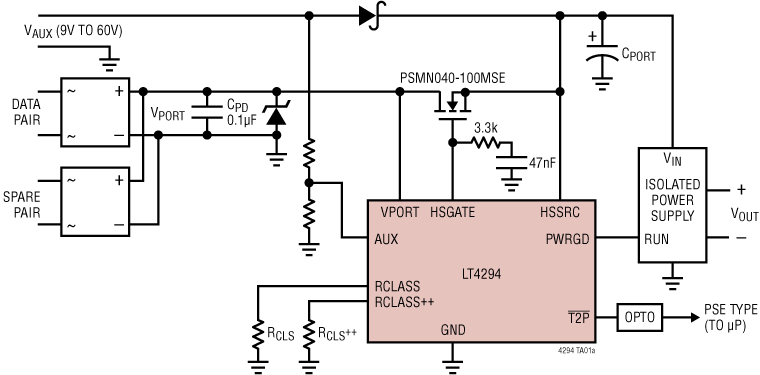

LT4294 采用一个低 R_DS(ON) 外部 N 沟道热插拔 MOSFET 并支持 LT4320 / LT4321 理想二极管桥，以扩展端到端功率输送效率并免除昂贵的散热器。另外，LT4294 还包括一个电源良好输出、片内特征电阻器、欠压闭锁和热保护功能。启动浪涌电流可采用一个外部电容器进行调节。利用 AUX 引脚支持低至 9V 的辅助电源凌驾控制。

LT4294 可通过配置以利用外部组件变更来支持所有可能的 802.3bt、802.3at 和 802.3af 功率级别。与 LT4275 系列 PD 接口控制器的引脚对引脚兼容性可在 LTPoE++ PD 和符合 IEEE 802.3bt 标准的PD之间实现简易型过渡。

• 高功率无线数据系统
• 室外安保摄像设备
• 商业和公共信息显示器
• 高温工业应用
