ADI亚德诺 MAX5986B 产品介绍
2026-03-09
0次
特性
- 兼容于IEEE 802.3af
- PoE Class 1/Class 2分级
- 简化的墙上适配器接口
- 智能MPS
- 休眠和超低功耗模式(MAX5986A/MAX5986B)
- 高效、集成的DC-DC转换器(内置开关)
- 8.7V至60V较宽的输入电压范围
- 3.0V至14V可编程输出电压范围
- 内部补偿
- 固定214kHz/275kHz开关频率
- 频率折返，确保轻载下高效工作
- 内置输出电压监测
- 开漏RESET输出(MAX5987A)
- 过载、输出短路、输出过压和过热保护
- 打嗝式电流限制
- 反向偏置优化效率
- 集成TVS二极管可承受电缆放电(CDE)
- 内部LDO稳压器可提供高达100mA的负载驱动(MAX5987A)
- 固定3.3V或通过外部电阻分压器设置输出电压
- 49mA (典型值)浪涌电流限制
- 通过峰值2kV的200m CAT-6电缆放电测试
产品详情和应用

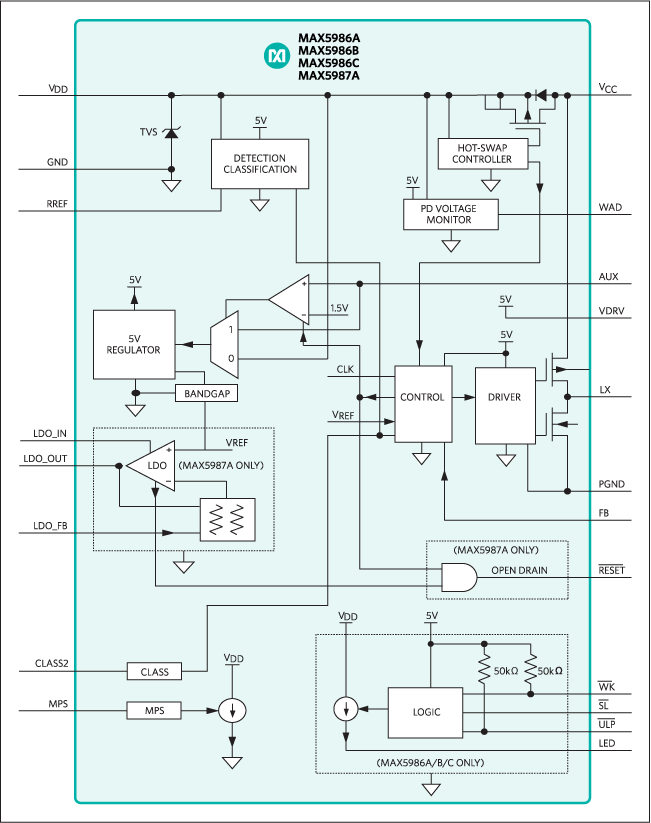

MAX5986A/MAX5986B/MAX5987A作为以太网供电(PoE)系统的IEEE®802.3af兼容、Class 1/Class 2 PD设备，提供完备的供电解决方案。MAX5986A/MAX5987A集成了具有高效DC-DC转换器的PD接口，只需少数外部元件即可构成完备的PD解决方案。MAX5987A包括低压差稳压器，MAX5986A/MAX5986B具有休眠和超低功耗模式。
PD接口采用单个外部电阻提供特征检测和ss 1/Class 2分级，PD接口还提供了一个隔离功率MOSFET，具有60mA (最大)浪涌电流限制和201mA (MAX5986A)或323mA (MAX5986B/MAX5987A)工作电流限制。
集成降压型DC-DC转换器采用峰值电流模式控制，提供具有快速瞬态响应、可方便实现的架构。降压型转换器工作在8.7V至60V较宽的输入电压范围，1.15A负载下能够支持高达3.84W (MAX5986A)或6.49W (MAX5986B/MAX5987A)的输出功率。MAX5986A DC-DC转换器工作在275kHz开关频率，折返式频率调整功能在轻载时将开关频率降低一半，有效提升工作效率。
器件具有输入欠压锁定(UVLO)功能，具有较宽的滞回和较长的抗尖峰脉冲时间，以补偿双绞线电缆的电阻压降，确保在电源开/关工作条件下没有尖峰干扰。器件还提供热关断、短路保护、输出过压保护和打嗝式限流，以改善性能和可靠性。
MAX5986A/MAX5986B/MAX5987A采用16引脚、5mm x 5mm、TQFN封装，工作在-40°C至+85°C温度范围。
应用
- IEEE 802.3af用电设备
- IP电话
- IP安全摄像机
- WiMAX®基站
- 无线接入点
