ADI亚德诺 LTC9101-2A 产品介绍

2026-03-09 0次

特性

完全符合 IEEE 802.3at 类型 1 和 2 PSE 标准
多达 48 个 PSE 端口
工业标准寄存器映射
可耐受 +80V/–20V 面向引脚的端口
受 ECC 保护的 eFlash 和数据 RAM
每个通道均具有低功耗路径损耗
- 100mΩ 检测电阻
- 30mΩ 或低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
持续的每端口电压和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源

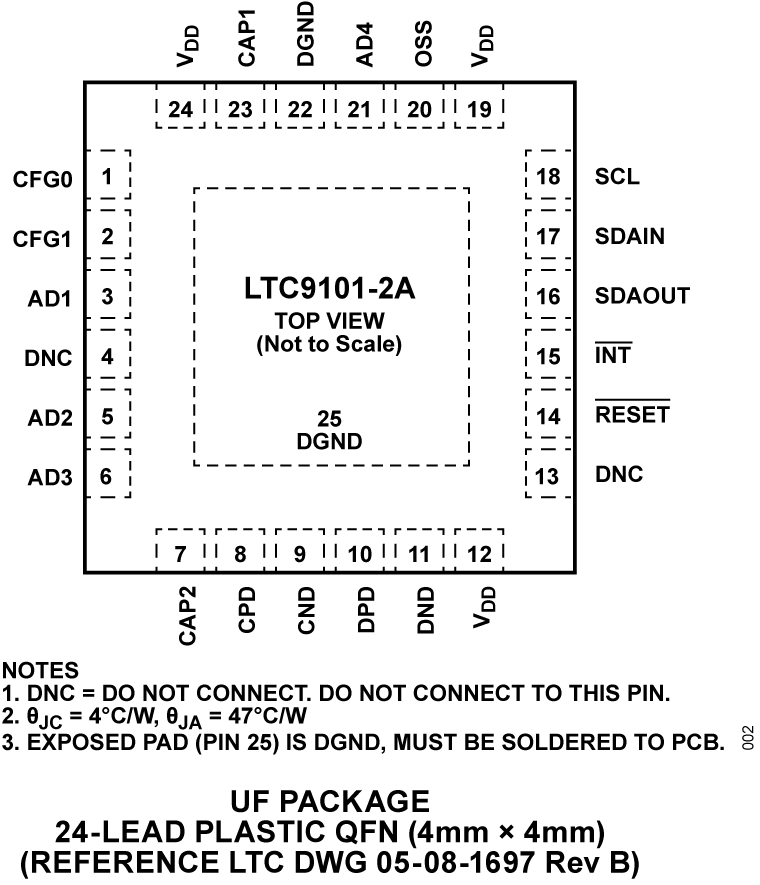

采用 24 引脚 4mm × 4mm (LTC9101‑2A) 封装和 64 引脚 7mm × 11mm (LTC9102) QFN 封装

产品详情和应用

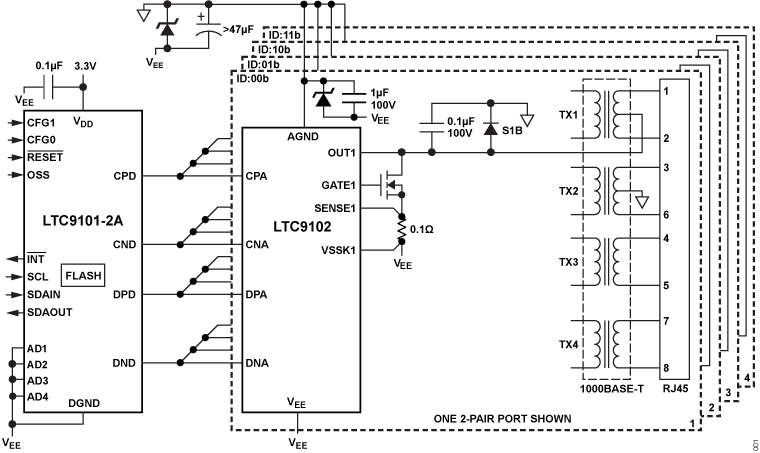

LTC9101-2A/LTC9102 芯片组是一款（多达）48 端口供电设备 (PSE) 控制器，用于兼容 IEEE 802.3at 1 类和 2 类的以太网供电 (PoE) 系统。LTC9101-2A/LTC9102 设计用于为兼容型 802.3af 和 802.3at PD 供电。LTC9101-2A/LTC9102 芯片组采用低 R_DS(ON) 外部 MOSFET 以及每电源通道 0.1Ω 检测电阻，提供出色的散热性能。变压器隔离通信协议可取代昂贵的光耦合器和复杂的 3.3V 隔离电源，大幅节省 BOM 成本。

出色的电源管理功能包括预选端口的每端口 14 位电流/电压监控、可编程电流限值和多功能快速关断。PD 检测采用专有的多点检测机制，确保更好地防止发生 PD 误识别。支持 1 事件和 2 事件物理分类。LTC9101-2A/LTC9102 具有一个 I²C 串行接口，工作频率可高达 1MHz。LTC9101-2A/LTC9102 的引脚或 I²C 可编程，PD 供电功率最高可调至 25.5W。

应用

PoE PSE 交换芯片/路由器和中跨
